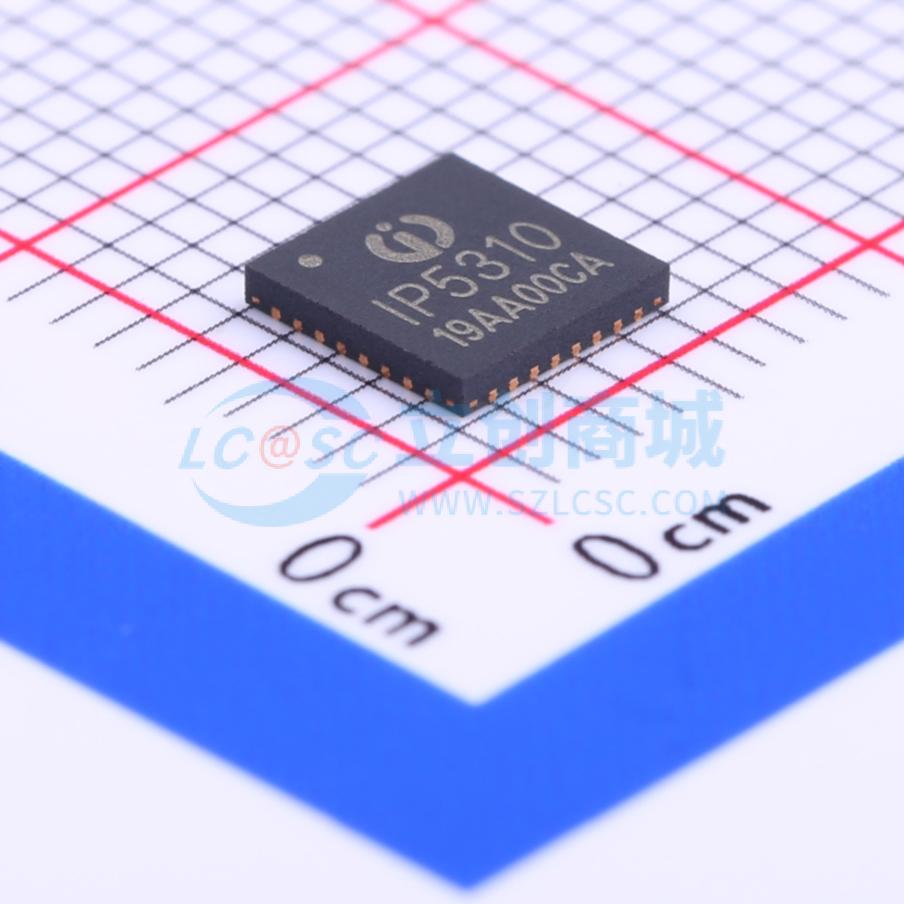

IP5310
3A充电3.1A放电集成TYPEC协议移动电源SOC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 3A 充电 3.1A 放电集成 TYPE_C 协议移动电源 SOC
- 品牌名称
- INJOINIC(英集芯)
- 商品型号
- IP5310
- 商品编号
- C191176
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4.65V~5.5V | |
| 最大充电电流 | 3.2A | |
| 放电截止电压 | 2.9V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 50uA | |
| 接口类型 | I2C |
商品概述
IP5310是一款集成升压转换器、锂电池充电管理、电池电量指示和TYPE_C协议的多功能电源管理SOC，为移动电源提供完整的电源解决方案。其高集成度与丰富功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。只需一个电感实现降压与升压功能。DC-DC转换器工作在500KHz，可以支持低成本电感和电容。同步升压系统提供全程3.1A输出电流，转换效率高至92%。空载时，自动进入休眠状态。采用开关充电技术，提供高达3A电流，充电效率高至90%。内置IC温度和输入电压智能调节充电电流。支持I2C接口读取芯片信息（定制型号IP5310_I2C），可定制电池电量曲线，可精准显示电池电量。支持1/2/3/4颗LED电量显示和照明功能。采用QFN32 5*5mm封装。
商品特性
- 3.1A同步升压转换，3A同步开关充电
- 升压效率高达93%
- 充电效率高达92%
- 内置电源路径管理，支持边充边放
- 自动调节充电电流，匹配适配器输出能力
- 支持TYPEC口3A、MICRO B口2A充电
- 输入BC1.2充电检测，兼容主机USB充电
- 支持4.20V、4.30V、4.35V和4.4V电池
- 支持电池温度NTC保护
- 支持4 / 3/ 2/1颗LED电量显示
- 电池电量曲线可PIN选，显示灯更均匀
- 自动检测手机插入和拔出
- 集成TYPE-C DRP协议，支持单口输入输出
- 支持负载大电流线补功能
- 集成双路手机充电电流智能识别DCP
- 智能识别负载，自动进待机
- 功率MOS内置，单电感实现充放电
- 输出过流、过压、短路保护
- 输入过压、过充、过放、过流放电保护
- 整机过温保护，电池温度NTC保护
- ESD 4KV，瞬间耐压11V
- I2C接口，可灵活、低成本定制方案
应用领域
- 移动电源/充电宝
- 手机、平板电脑等便携式设备
