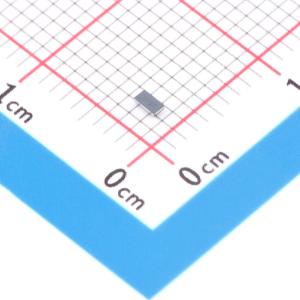

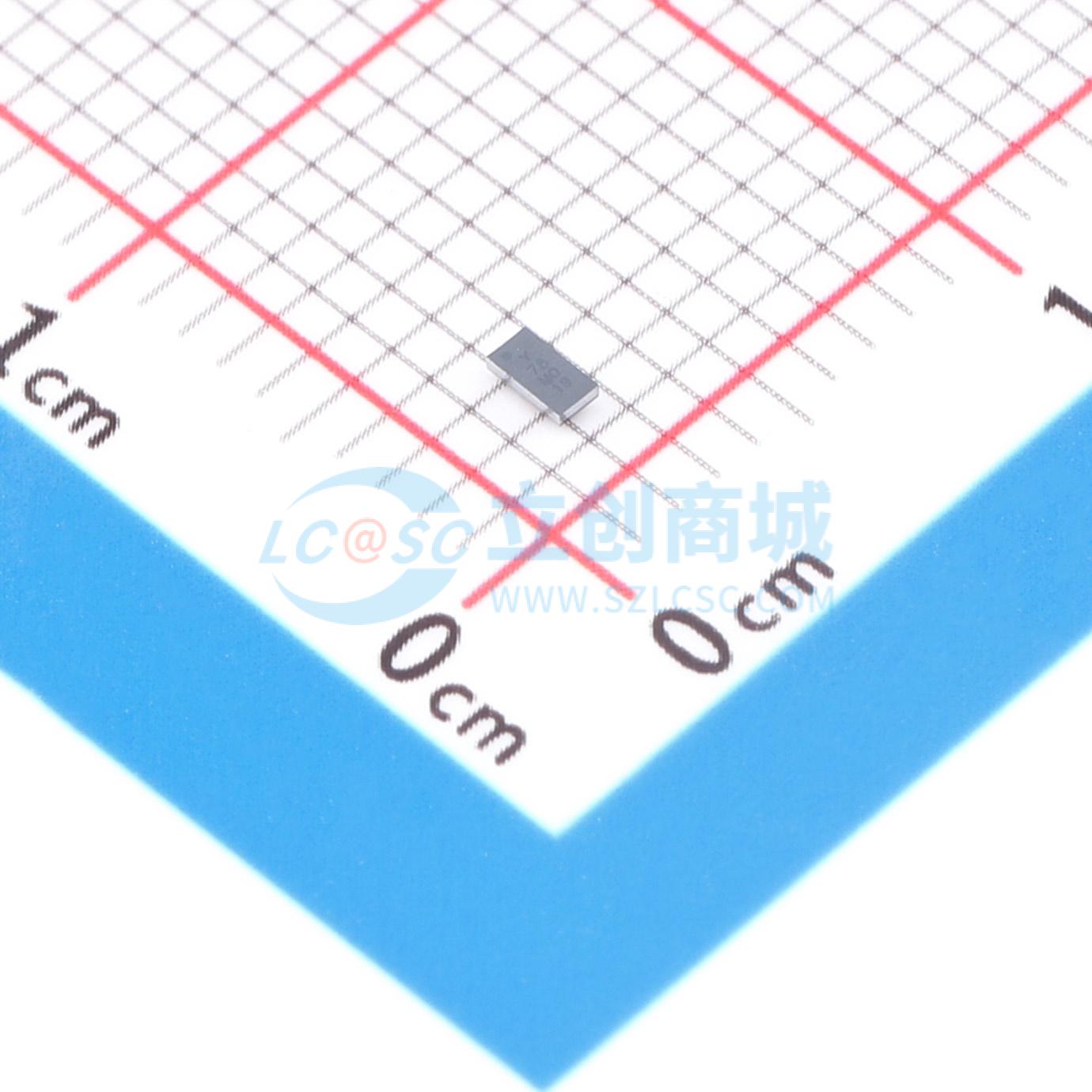

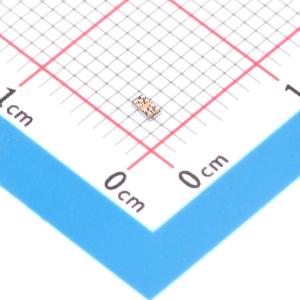

温馨提醒：图片仅供参考，商品以实物为准
AD8417-2ACBZ-R7
双向零点漂移电流检测放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8417-2ACBZ-R7
- 商品编号
- C20047591
- 商品封装
- WLCSP-10(1.5x2)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 2 | |
| 共模电压 | -2V~42V | |
| 增益 | 60V/V | |
| 带宽(-3db) | 250kHz | |
| 输入偏置电流(Ib) | 160uA | |
| 输入失调电压(Vos) | 200uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.4uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 86dB | |
| 输入电压噪声密度(eN) | 110nV/√Hz@1kHz | |
| 功能特性 | 双向检测；输入滤波器；零漂移/自动稳零；可编程输出基准电平 |
商品概述
AD8417 - 2是一款高压、高分辨率的双通道电流检测放大器。它的初始增益为60 V/V，在整个温度范围内的最大增益误差为±0.3%。AD8417 - 2可在多种应用中跨分流电阻进行双向电流测量，这些应用包括电机控制、电源管理和螺线管控制。 AD8417 - 2在 - 40℃至 + 125℃的温度范围内具有出色的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，典型失调漂移为0.1 μV/℃。该器件包含EMI滤波器和专利电路，可在脉冲宽度调制（PWM）类型的输入共模电压下实现输出精度。典型输入失调电压为±200 μV。 AD8417 - 2采用1 mm×1.9 mm的小型WLCSP封装。与典型的单通道电流检测放大器相比，它所需的电路板面积更小，在不影响性能的情况下提高了通道密度。
商品特性
- 典型失调漂移为0.1 μV/℃
- 在整个温度范围内的最大电压失调为±400 μV
- 电源工作范围为2.7 V至5.5 V
- 包含电磁干扰（EMI）滤波器
- 高共模输入电压范围：连续 - 2 V至 + 42 V
- 初始增益 = 60 V/V
- 宽工作温度范围： - 40℃至 + 125℃
- 双向工作
- 采用1 mm×1.9 mm小型WLCSP封装的双通道
- 共模抑制比（CMRR）：直流至10 kHz时为86 dB
应用领域
- 以下应用中的高端电流检测：
- 电机控制
- 螺线管控制
- 电源管理
- 低端电流检测
- 诊断保护
