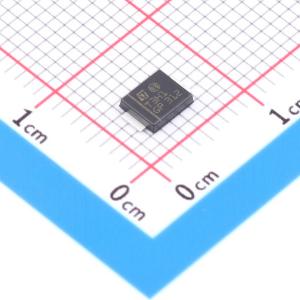

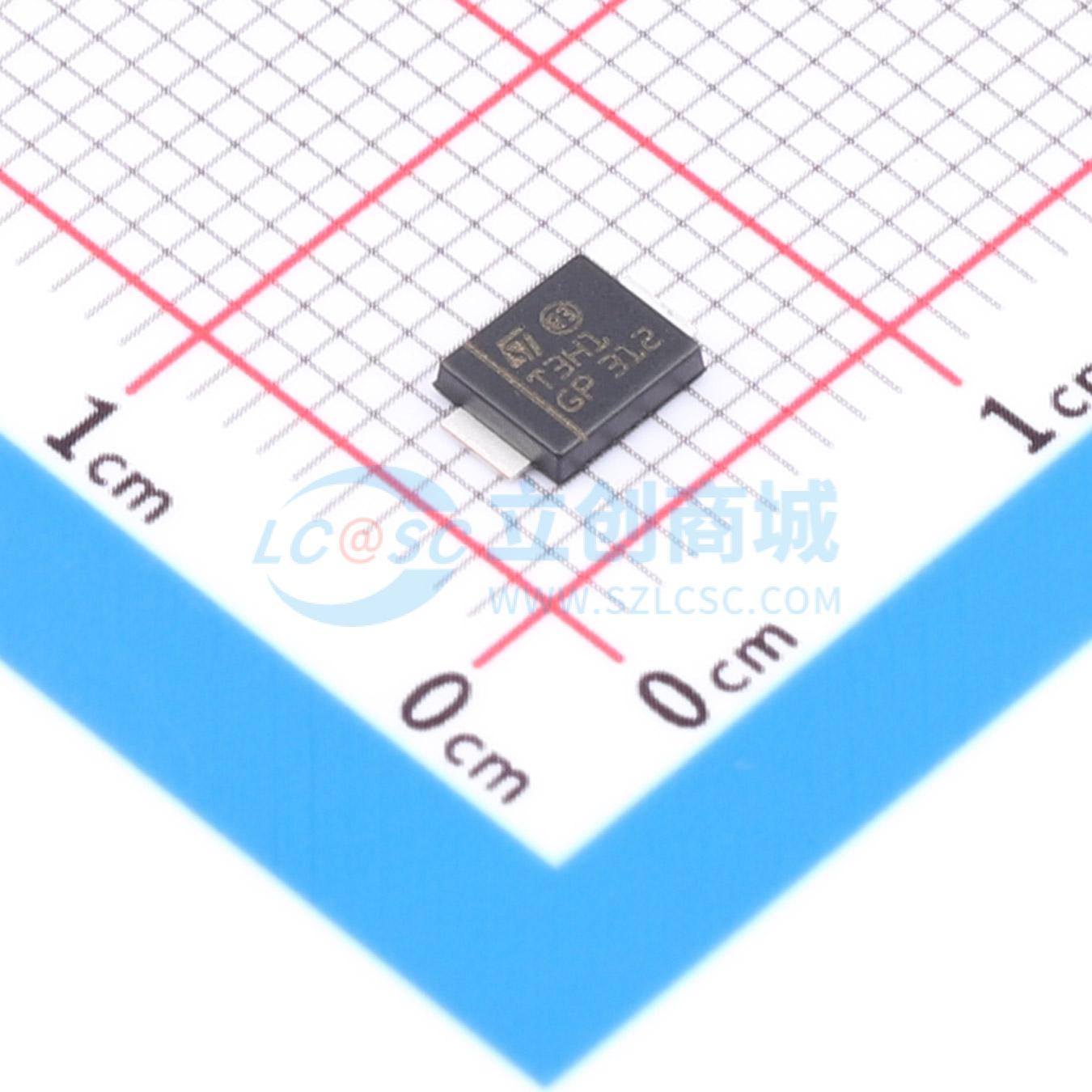

温馨提醒：图片仅供参考，商品以实物为准
STPST3H100UF
电压:100V 电流:3A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3A、100V整流器基于ST沟槽技术，在给定硅表面上实现了同类最佳的VF/IR权衡。集成在扁平且节省空间的封装中，适用于高频微型开关电源，也是电信、服务器或智能计量中辅助电源的理想选择。ST沟槽整流器适用于续流、或环或反极性保护应用，可与晶体管、驱动器或ST VIPer产品配合使用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPST3H100UF
- 商品编号
- C20033893
- 商品封装
- SMBFLAT-3L
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 755mV@3A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 100V | |
| 整流电流 | 3A | |
| 反向电流(Ir) | 5.7uA@100V |
商品概述
STPST3H100是一款3A、100V的功率肖特基沟槽整流器，基于ST沟槽技术，可在给定硅表面实现VF/IR权衡。它提供SOD128Flat和SMB Flat两种扁平且节省空间的封装形式，适用于高频微型开关模式电源，也适用于电信、服务器或智能计量中的辅助电源应用。
商品特性
- 采用ST沟槽技术
- 高结温能力
- 低正向压降
- 低恢复电荷
- 降低传导、反向和开关损耗
- 经过雪崩测试
- 扁平封装
- 符合ECOPACK2标准
- 适用于续流、OR环或反极性保护应用
- 无铅封装
- 环氧树脂符合UL94 V0标准
应用领域
- DC/DC转换器
- LED照明
- 反激拓扑
- 辅助电源（包括电信、服务器、智能计量）
- 开关模式电源（SMPS）
- 高频微型开关模式电源
