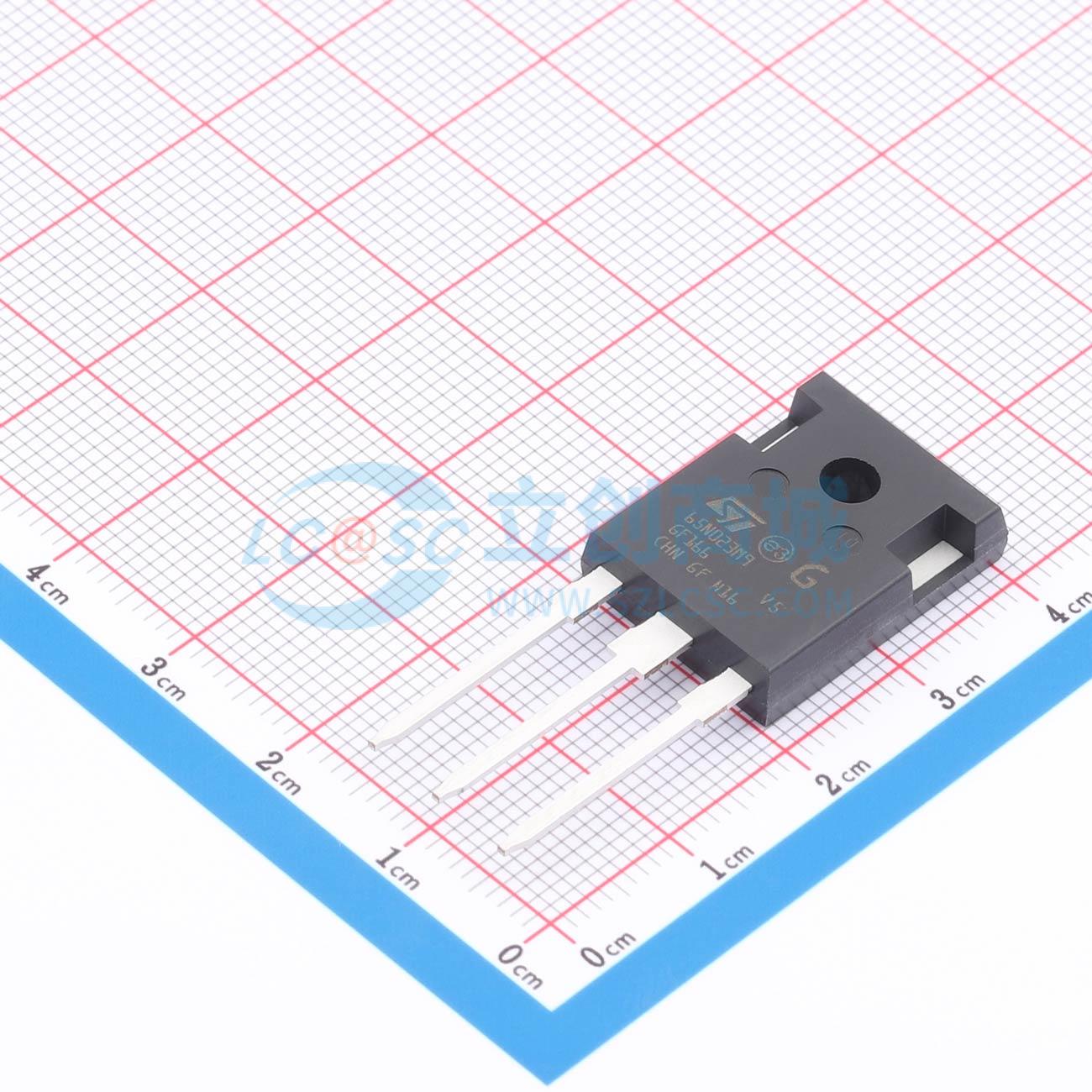

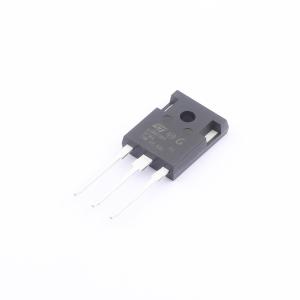

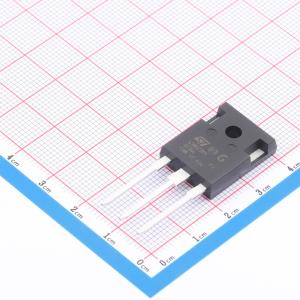

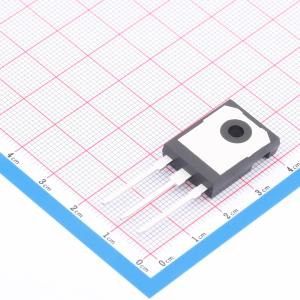

STWA65N023M9
N沟道650 V、典型值19.9 mΩ、95 A的MDmesh M9功率MOSFET
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款N沟道功率MOSFET基于最具创新性的超结MDmesh M9技术,适用于每单位面积具有极低导通电阻(RDS(on))的中/高压MOSFET。基于硅的M9技术得益于多漏极制造工艺,该工艺可优化器件结构。在所有基于硅的快速开关超结功率MOSFET中,由此生产的产品具有较低的导通电阻和较低的栅极电荷值,使其特别适用于对功率密度和效率要求极高的应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- STWA65N023M9
- 商品编号
- C20033910
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 95A | |
| 导通电阻(RDS(on)) | 23mΩ@10V | |
| 耗散功率(Pd) | 463W | |
| 阈值电压(Vgs(th)) | 4.2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 230nC@10V | |
| 输入电容(Ciss) | 8.844nF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 140pF |
商品概述
这款N沟道功率MOSFET基于最先进的超结MDmesh M9技术,适用于中/高压MOSFET,具有单位面积极低的导通态漏源电阻(RDS(on))。基于硅的M9技术得益于多漏极制造工艺,可优化器件结构。在所有基于硅的快速开关超结功率MOSFET中,该产品的导通电阻较低,栅极电荷值较小,特别适用于需要高功率密度和卓越效率的应用。
商品特性
- 在基于硅的器件中,具有全球最佳的导通态漏源电阻(RDS(on))与栅极电荷(Qg)乘积的品质因数(FOM)
- 更高的漏源击穿电压(VDSS)额定值
- 更高的dv/dt能力
- 出色的开关性能
- 易于驱动
- 100%雪崩测试
应用领域
- 高效开关应用
