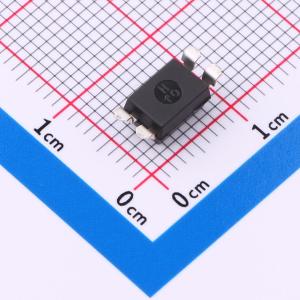

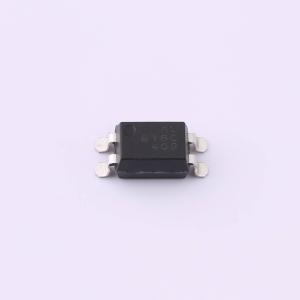

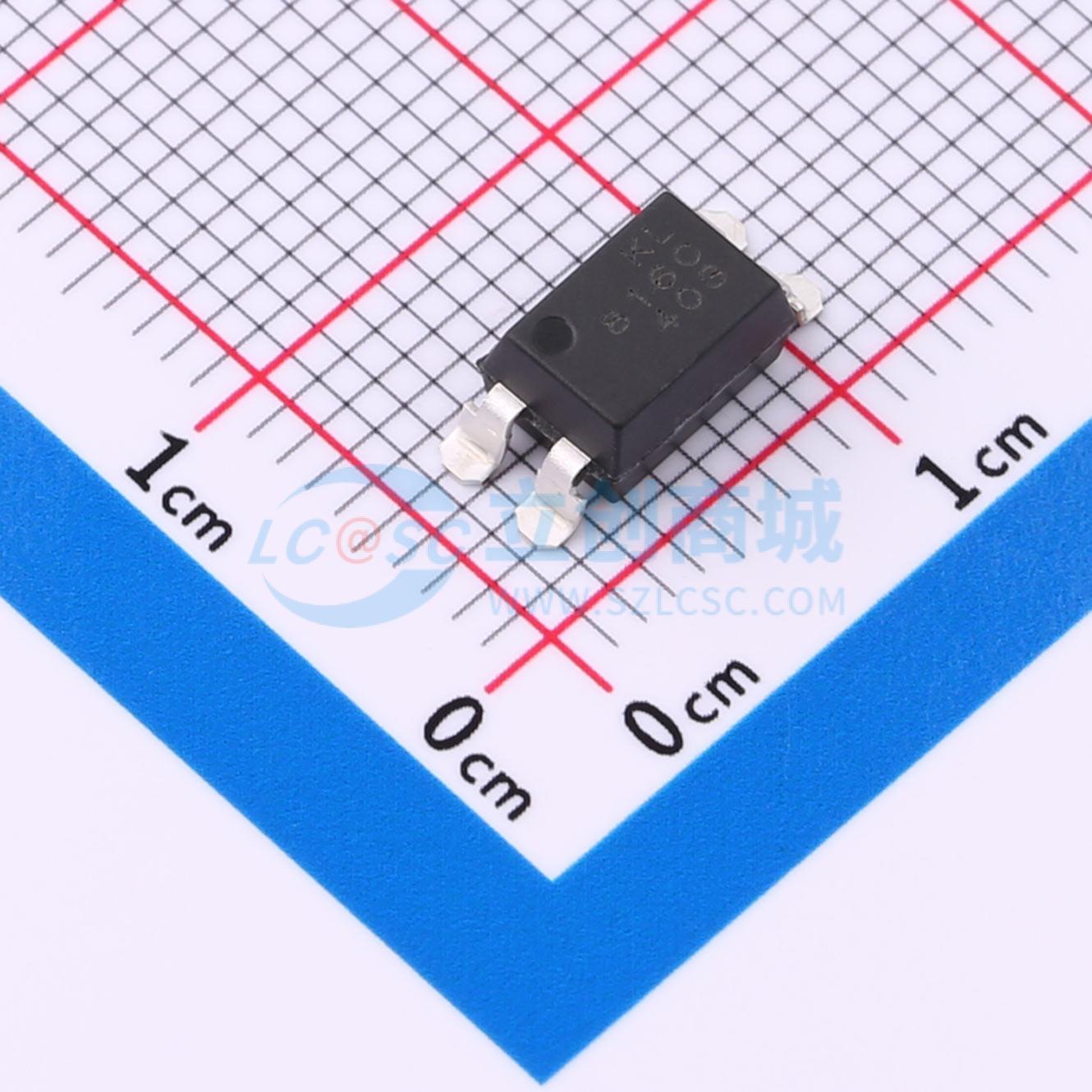

温馨提醒：图片仅供参考，商品以实物为准
KL816S1-C-TU
KL816S1-C-TU
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 晶体管光耦（DC)，电流传输比200~400%，正向电压1.2V,反向电流10uA，Min击穿电压80V，Max暗电流100nA，隔离电压5000V，总消耗功率200mW，上升时间4us，下降时间3us，工作温度-55~+110℃，SMD4（尺寸6.5*4.59*3.5mm），S1TU-铜线
- 品牌名称
- Kinglight(晶台)
- 商品型号
- KL816S1-C-TU
- 商品编号
- C19943432
- 商品封装
- SMD-4
- 包装方式
- 编带
- 商品毛重
- 0.471333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
- KL816光耦合器由一块砷化镓发射器和一块NPN晶体管组成
- 它们采用4引脚DIP封装, 并提供宽引线间距和SMD选项
商品特性
- 电流转换率(Current transfer ratio) CTR: 50~600% at IF = 5mA, VCE = 5V
- 输入与输出高隔离电压 (Viso = 5000V rms) High isolation voltage between inputs and output (Viso = 5000V rms)
- tr/tf响应时间(在VCE = 2V时, IC = 2mA, RL = 100Ω, tr Typ.4us、tf Typ.3us) Response time(tr Typ. 4μs 、tf Typ.3us at VCE = 2V, IC = 2mA, RL = 100Ω)
- 工作温度可达 +110°C Operating temperature up to +110°C
- 4PIN引脚封装模式 4PIN DIP encapsulation mode
- 无Pb且符合ROHS标准Pb free and RoHS compliant
- 静电放电:人体模式8000V、机器模式2000V ESD pass HBM 8000V/MM2000V
- 安全审批Safety approval CQC认证已批准(编号:CQC23001407997) CQC approved (No. CQC23001407997 UL认证已批准(编号:UL-CA-2340753-0) UL approved (No: UL-CA-2340753-0 )
应用领域
- 电流表、计算机Ammeter、Computer
- 开关电源Switching power supply
- 仪器应用、测量仪器Instrumental application、measuring instruments
- 家用电器, 如风扇加热器等Home appliances, such as fan heaters, etc.
- 电信设备Telecommunication equipments
- 复印机、自动化设备Copiers, automation equipment
