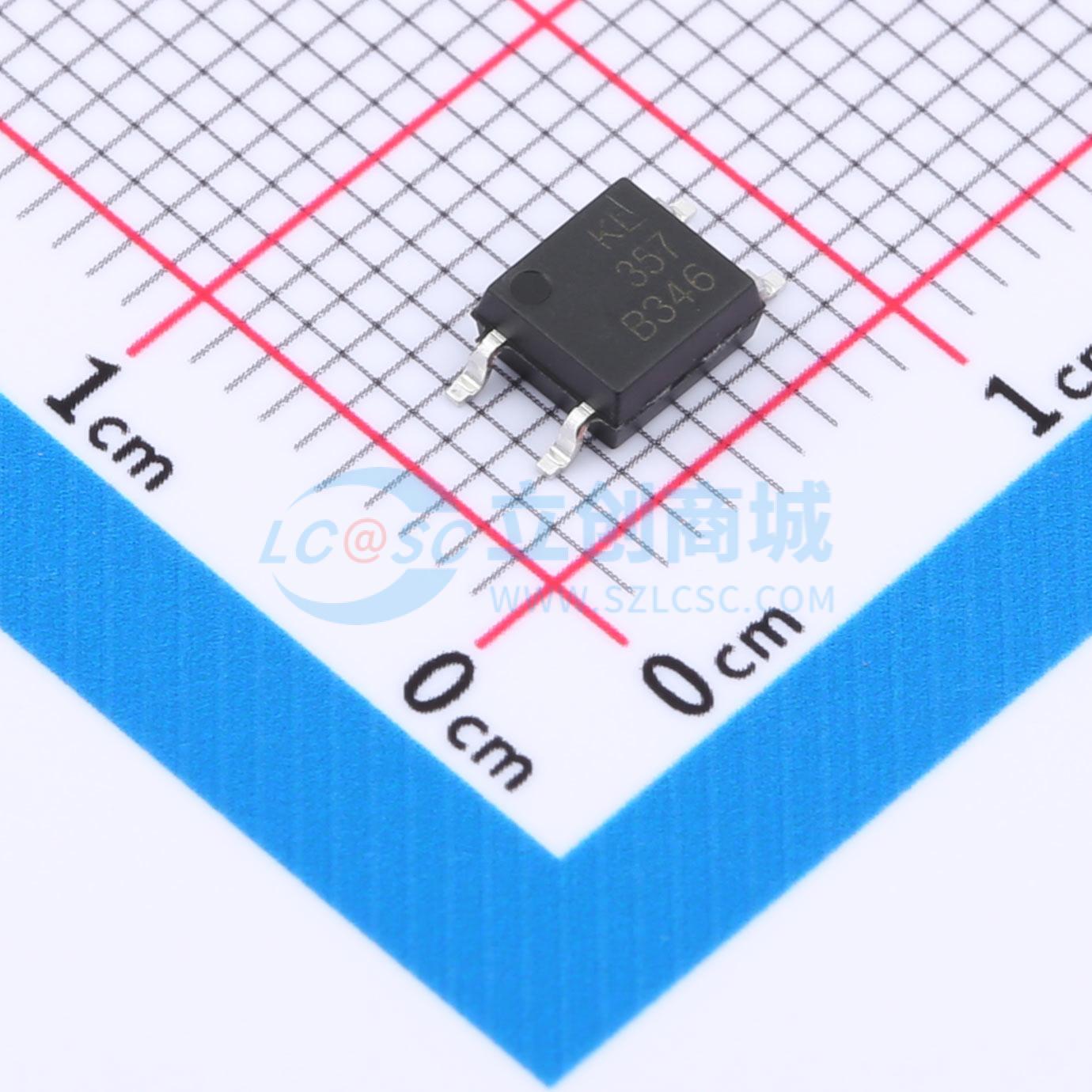

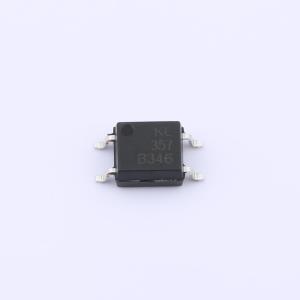

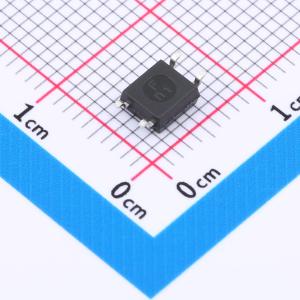

温馨提醒：图片仅供参考，商品以实物为准
KL357-B-TA
KL357-B-TA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 晶体管光耦（DC)，电流传输比130~260%，正向电压1.2V,反向电流10uA，Min击穿电压80V，Max暗电流100nA，隔离电压3750V，总消耗功率200mW，上升时间3us，下降时间4us，工作温度-55~+110℃，SOP4（尺寸4.4x4.0x2.0mm），TA-铜线
- 品牌名称
- Kinglight(晶台)
- 商品型号
- KL357-B-TA
- 商品编号
- C19943531
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.222333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 3us | |
| 下降时间 | 4us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 130% | |
| 电流传输比(CTR)最大值/饱和值 | 260% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
- KL357系列包含一个红外发射二极管，光耦合到一个光电晶体管构成光电耦合器。
- 采用4引脚小外形SMD封装的器件。
商品特性
- 不含卤素Halogens free (Br < 900 ppm , C1 < 900 ppm , Br + C1 < 1500 ppm)
- 电流转换率(Current transfer ratio) CTR: 50 ~ 600% at IF = 5mA, VCE = 5V
- 输入与输出高隔离电压 (Viso = 3750 V rms) High isolation voltage between inputs and output (Viso = 3750 V rms)
- 紧凑型4引脚SOP，外形尺寸为2.0 mm Compact 4 Pin SOP with a 2.0 mm profile
- 符合欧盟REACH法规 Compliance with EU REACH
- 无Pb且符合ROHS标准 Pb free and RoHS compliant
- 安全审批Safety approval CQC认证已批准(编号:CQC23001408001) CQC approved (NO. CQC23001408001) UL认证已批准(编号:UL-CA-2340753-0) UL approved (NO. UL-CA-2340753-0)
应用领域
- 直流转换器DC Converters
- 可编程控制器Programmable controllers
- 电性设备Telecommunication equipments
- 不同电位和阻抗电路间的信号传输 Signal transmission between circuits of different potentials and impedances
