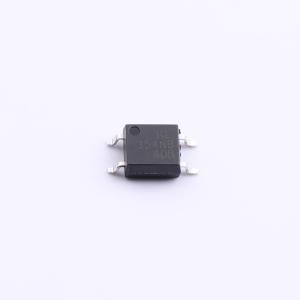

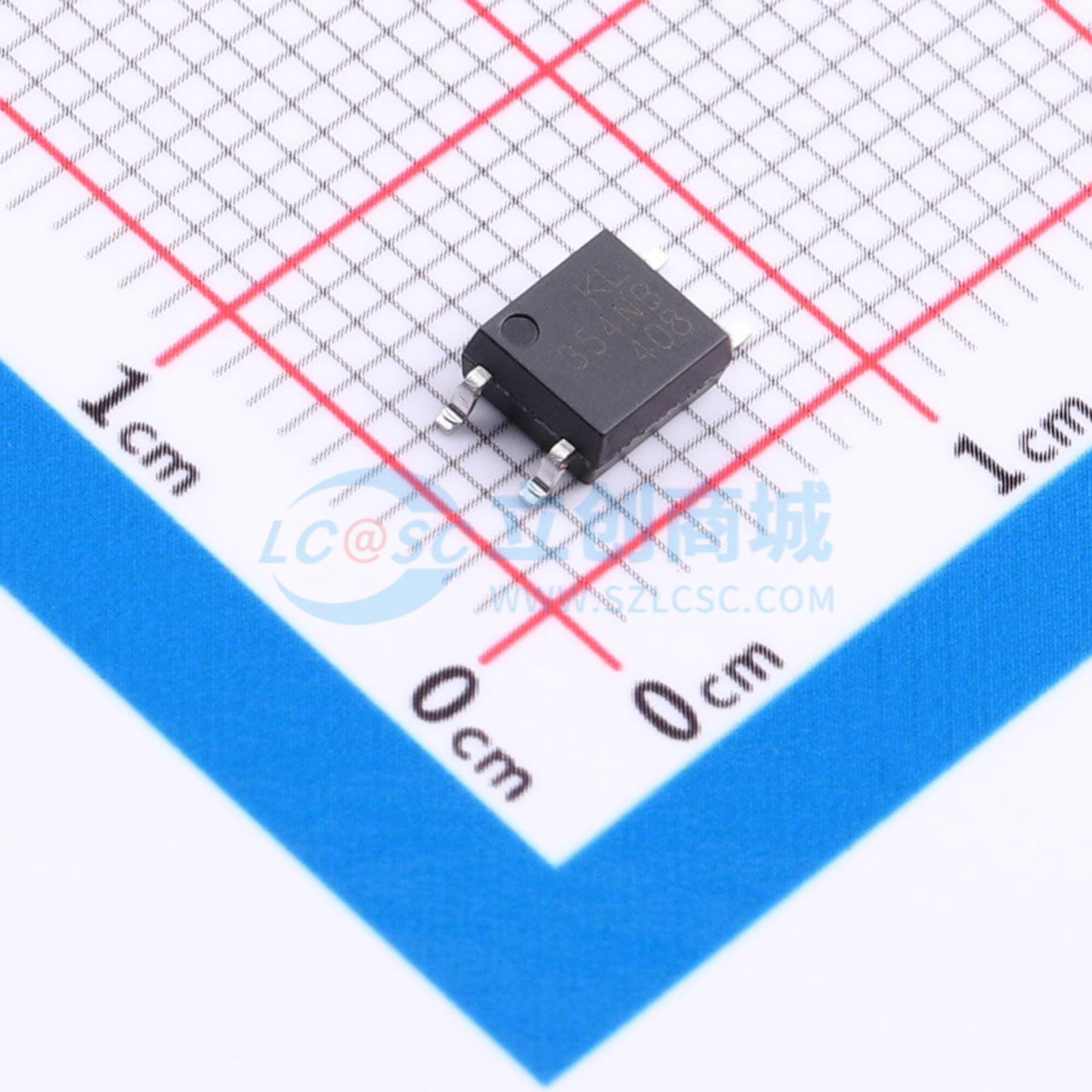

KL354N-B-TA
KL354N-B-TA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 晶体管光耦（AC)，电流传输比80~300%，正/反向电压1.2V,正/反向电流20uA，Min击穿电压80V，Max暗电流100nA，隔离电压3750V，总消耗功率200mW，工作温度-55~+100℃，SOP4（尺寸4.4x4.0x2.0mm），TA-铜线
- 品牌名称
- Kinglight(晶台)
- 商品型号
- KL354N-B-TA
- 商品编号
- C19943581
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.222167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@1mA,1mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 300% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
商品概述
- KL354N系列由两个红外发射二极管组成，以逆平行连接，光耦合到一个光电晶体管构成光耦合器
- 它们采用4引脚小外形封装方式
商品特性
- 电流转换率(Current transfer ratio) CTR: Min. 20% at lF = ±1 mA, VCE = 5V
- 无卤素(溴 < 900 ppm, 氯 < 900 ppm, 溴 + 氯 < 1500 ppm) Halogens free (Br < 900 ppm，Cl < 900 ppm, Br + Cl < 1500 ppm)
- 输入与输出高隔离电压 (Viso = 3750 Vrms) High isolation voltage between inputs and output (Viso = 3750 Vrms)
- 紧凑型小外型包装 Compact small outline package
- 符合欧盟REACH法规Compliance with EU REACH
- 无Pb且符合ROHS标准Pb free and compliant with RoHS standards
- 安全审批Safety approval CQC认证已批准(编号:CQC23001408001) CQC approved (No:CQC23001408001 UL认证已批准(编号:UL - CA - 2340753 - 0) UL approved (No:UL - CA - 2340753 - 0 )
应用领域
- 可编程式控制器Programmable controllers
- 交流线路检测器AC line monitor
- 电话线路接口Telephone line interface
- 未知级性直流传感器Unknown polarity DC sensor
