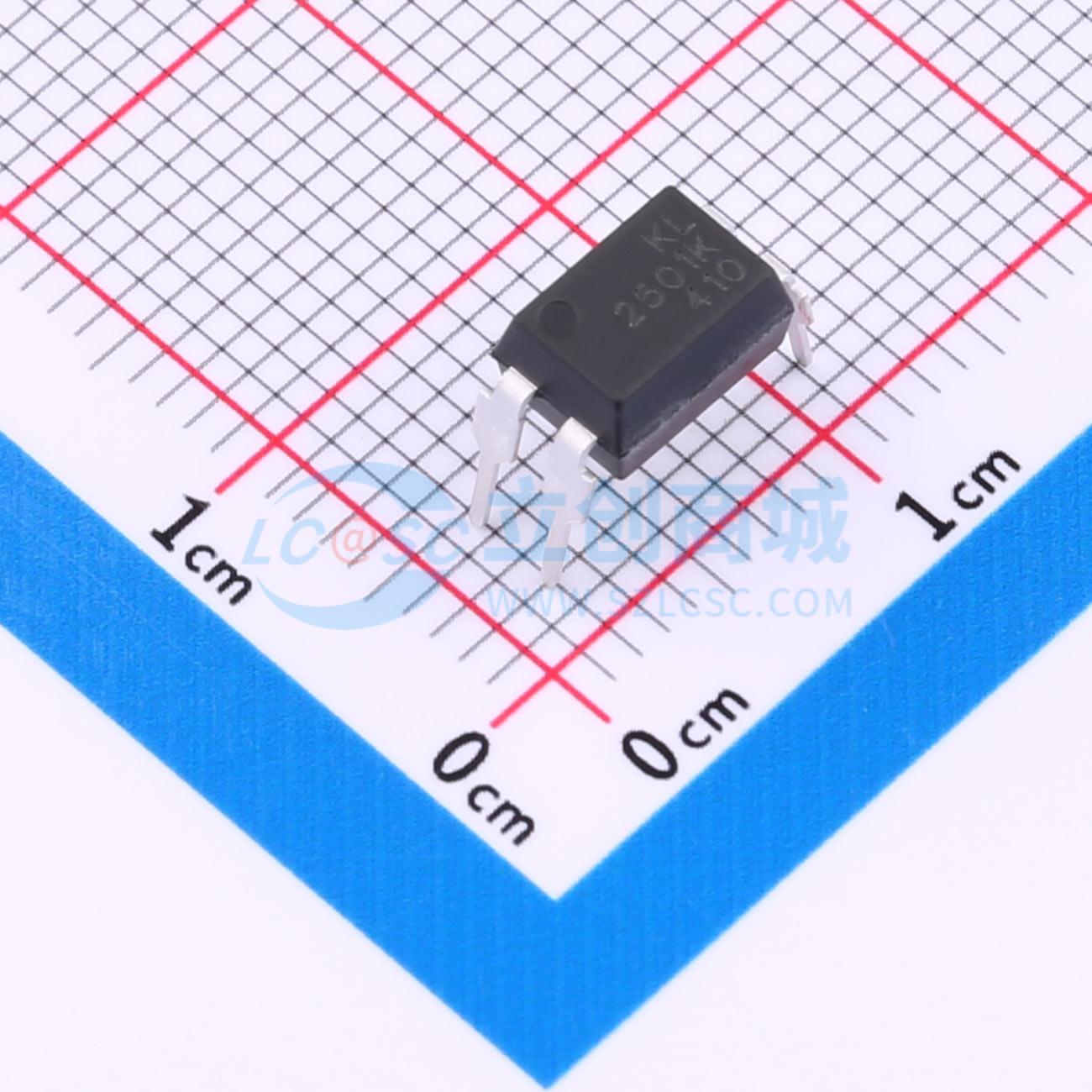

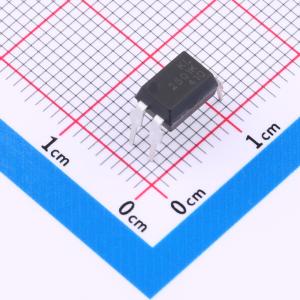

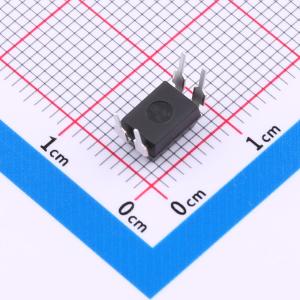

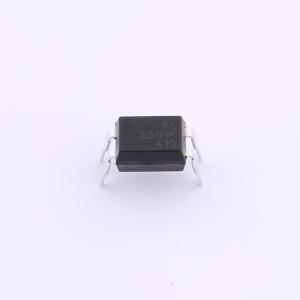

KL2501-K
KL2501-K
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 晶体管光耦（DC)，电流传输比300~600%，正向电压1.2V,反向电流10uA，Min击穿电压80V，Max暗电流100nA，隔离电压5000V，总消耗功率200mW，上升时间3us，下降时间5us，工作温度-55~+110℃，DIP4（尺寸6.5*4.59*3.5mm），直脚-铜线
- 品牌名称
- Kinglight(晶台)
- 商品型号
- KL2501-K
- 商品编号
- C19943443
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.45144克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 300mV@5mA,10mA | |
| 上升时间(tr) | 18us | |
| 下降时间 | 18us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 300% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
- KL2501光耦合器由一块砷化镓发射器和一块NPN晶体管组成
- 它们采用4引脚DIP封装, 并提供宽引线间距和SMD选项
商品特性
- 电流转换率(Current transfer ratio) CTR: 80~600% at IF = 5mA, VCE = 5V
- 输入与输出高隔离电压 (Viso = 5000V rms) High isolation voltage between inputs and output (Viso = 5000V rms)
- 爬电距离 > 7.62mm Creepage distance > 7.62mm
- 工作温度可达 +110°C Operating temperature up to +110°C
- 4PIN引脚封装模式 4PIN DIP encapsulation mode
- 无铅且符合ROHS标准 Pb free and ROHS compliant
- 安全审批Safety approval CQC认证已批准(编号:CQC23001407997) CQC approved (No. CQC23001407997) UL认证已批准(编号:UL-CA-2340753-0) UL approved (No. UL-CA-2340753-0)
应用领域
- 可编程式控制器
- 仪器应用、测量仪器
- 家用电器, 如风扇加热器等
- 电信设备
- 不同电位,不同阻抗的电路之间的信号传输
