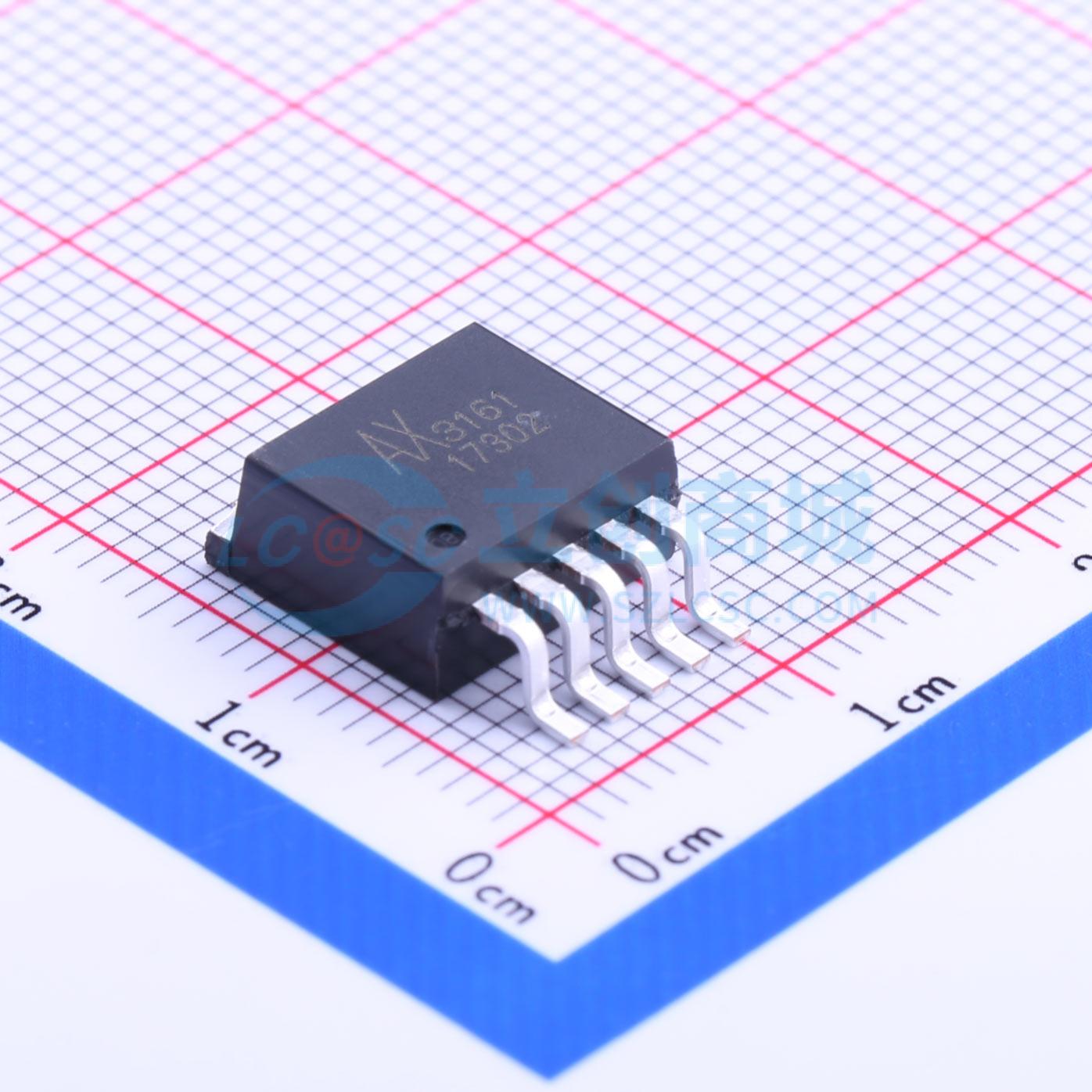

AX3161M5A
52kHz、2A PWM降压DC/DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AX3161系列是专为降压DC/DC转换器设计的单片IC,具有外部关断功能,内部补偿使反馈控制具有良好的线性和负载调节性能。保护功能包括热关断和电流限制保护。该芯片可在高达60V的输入电压下工作,输出电流可达2A,开关频率为52kHz,内置开关晶体管。
- 品牌名称
- Axelite(亚瑟莱特)
- 商品型号
- AX3161M5A
- 商品编号
- C211630
- 商品封装
- TO-263-5
- 包装方式
- 编带
- 商品毛重
- 2.018克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 52kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | 可调 |
商品概述
AX3161系列是专为降压型DC/DC转换器设计的单片集成电路，无需额外晶体管即可驱动2A负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿使反馈控制具有良好的线性和负载调整率，无需外部设计。在保护功能方面，热关断可防止因过热运行而损坏，限流功能可防止输出开关过流运行。若限流功能启动且VFB降至0.5V以下，开关频率将降低。外部补偿易于实现系统稳定，可使用低ESR输出电容。 AX3161系列的开关频率为52KHz，与低频开关稳压器相比，所需的滤波元件尺寸更小。输出版本包括固定的5V、12V以及可调版本。该芯片采用标准的TO263 - 5L、TO220 - 5L和TO220 - 5LR封装。
商品特性
- 输出电压：5V及可调输出版本。
- 可调版本输出电压范围为1.23V至57V。
- 52KHz固定开关频率。
- 电压模式非同步PWM控制。
- 热关断和限流保护。
- 开/关关断控制输入。
- 短路保护（SCP）。
- 工作电压最高可达60V。
- 输出负载电流：2A。
- TO263 - 5L、TO220 - 5L和TO220 - 5LR无铅封装。
- 低功耗待机模式。
- 芯片内置开关晶体管。
