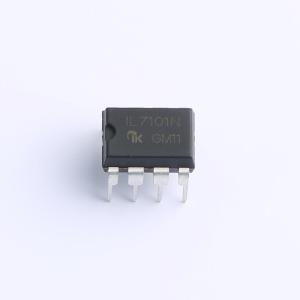

IL7101SN
接地漏电检测器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IL7101专为漏电断路器设计，可直接连接断路器中的交流线路运行。 它包含预调节器、主调节器、后调节器、差分放大器、电平比较器和锁存电路。差分放大器的输入连接到零电流互感器的次级节点。 当漏电电流超过某一水平时，电平比较器会产生高电平。
- 品牌名称
- IKSEMICON
- 商品型号
- IL7101SN
- 商品编号
- C19725833
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 漏电保护芯片 | |
| 工作电流 | 400uA | |
| 触发电压(Vt) | 11.5mV~13.86mV |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 12V | |
| 动作时间(Ton) | 1ms~4ms | |
| 工作温度 | -30℃~+85℃ |
商品概述
IL7101专为漏电断路器设计，可直接连接断路器中的交流线路运行。 它包含预调节器、主调节器、后调节器、差分放大器、电平比较器和锁存电路。差分放大器的输入连接到零电流互感器的次级节点。 当漏电电流超过某一水平时，电平比较器会产生高电平。
商品特性
- 低功耗（PD = 5mW），适用于100V/200V
- 内置100V/200V通用稳压器
- 高增益差分放大器
- 高输入灵敏度
- 最少的外部元件
- 大的浪涌裕量
- 宽工作温度范围（TA = -30至85°C）
- 高抗噪性
- 符合U.L. 943标准
