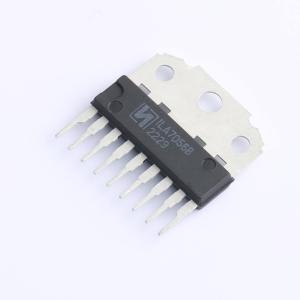

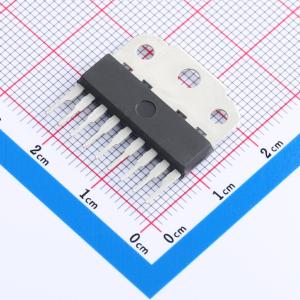

ILA7056B

5W 单声道 BTL 音频放大器带直流音量控制

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ILA7056B是一款具备直流音量控制功能的单声道BTL输出放大器，专为电视和显示器设计，也适用于电池供电的便携式录音机和收音机。在传统的直流音量电路中，控制或输入级通过外部电容与输出级交流耦合，以保持较低的失调电压。而在ILA7056B中，直流音量控制级集成到了输入级，因此无需耦合电容。采用这种配置，仍可保持较低的失调电压，且最低电源电压也能维持在较低水平。BTL原理具有以下优点：- 降低电源电流的峰值- 电源电压纹波的频率是信号频率的两倍。因此，可以使用配备较小电容的简化电源，从而降低成本。对于便携式应用，存在降低电源电压的趋势，这会导致传统输出级的输出功率下降。采用BTL原理可提高输出功率。放大器的最大增益固定为40.5 dB。直流音量控制级具有对数控制特性。因此，总增益可在40.5 dB至 -33 dB之间进行控制。如果直流音量控制电压低于0.4 V，器件将切换到静音模式。该放大器具备对地、V_P和负载两端的短路保护功能。此外，还内置了热保护电路。如果管芯温度升至 +150℃以上，增益将降低，从而降低输出功率。特别关注了开关机杂音、低高频辐射和良好的整体稳定性。
品牌名称: IKSEMICON
商品型号: ILA7056B
商品编号: C19725834
商品封装: SIL-9
包装方式: 管装
商品毛重: 2.863636克(g)

商品参数

商品概述

ILA7056B是一款具备直流音量控制功能的单声道BTL输出放大器，专为电视和显示器设计，也适用于电池供电的便携式录音机和收音机。在传统的直流音量电路中，控制或输入级通过外部电容与输出级交流耦合，以保持较低的失调电压。而在ILA7056B中，直流音量控制级集成到了输入级，因此无需耦合电容。采用这种配置，仍可保持较低的失调电压，且最低电源电压也能维持在较低水平。 BTL原理具有以下优点：

降低电源电流的峰值
电源电压纹波的频率是信号频率的两倍。因此，可以使用配备较小电容的简化电源，从而降低成本。对于便携式应用，存在降低电源电压的趋势，这会导致传统输出级的输出功率下降。采用BTL原理可提高输出功率。放大器的最大增益固定为40.5 dB。直流音量控制级具有对数控制特性。因此，总增益可在40.5 dB至 -33 dB之间进行控制。如果直流音量控制电压低于0.4 V，器件将切换到静音模式。该放大器具备对地、V_P和负载两端的短路保护功能。此外，还内置了热保护电路。如果管芯温度升至 +150℃以上，增益将降低，从而降低输出功率。特别关注了开关机杂音、低高频辐射和良好的整体稳定性。

商品特性

直流音量控制
外部元件少
静音模式
热保护
短路保护
无开关机杂音
整体稳定性好
低功耗
低高频辐射
所有引脚均具备ESD保护

应用领域

电视和显示器
电池供电的便携式录音机
收音机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(22个/管，最小起订量 1 个)

个

起订量：1 个22个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	音频功率放大器
	扬声器通道数	单声道
	输出功率	3.5Wx1@16Ω；5Wx1@8Ω
	工作电压	4.5V~18V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.3%
	静态电流(Iq)	9.2mA
	工作温度	-40℃~+85℃
	电源纹波抑制比(PSRR)	38dB
