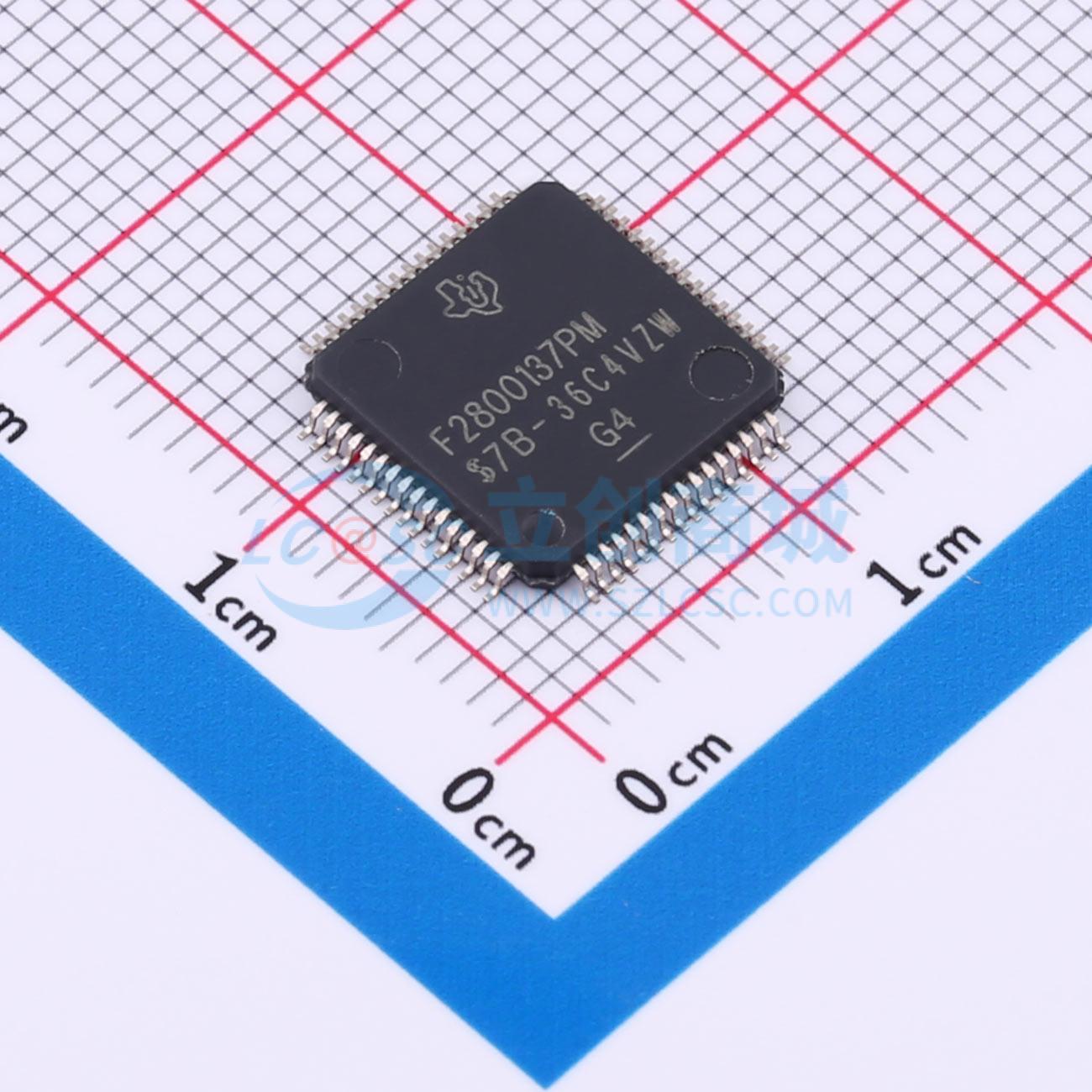

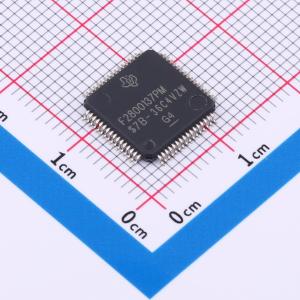

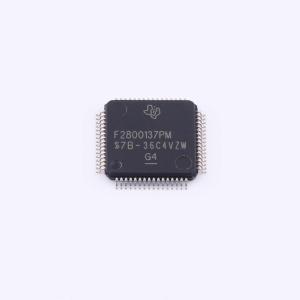

F2800137PMR

实时微控制器模拟系统与实时处理性能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TMS320F2800137 具有 120MHz 频率、256KB 闪存、FPU 和 TMU 的 C2000™ MCU
品牌名称: TI(德州仪器)
商品型号: F2800137PMR
商品编号: C19723952
商品封装: LQFP-64(10x10)
包装方式: 编带
商品毛重: 0.523克(g)

商品参数

商品概述

TMS320F280013x (F280013x) 是 C2000 实时微控制器系列的可扩展、超低延迟器件，旨在提高电力电子产品的效率。实时控制子系统基于 TI 的 32 位 C28x DSP 内核，可针对从片上闪存或 SRAM 运行的浮点或定点代码提供 120MHz 的信号处理性能。三角函数加速器 (TMU) 进一步增强了 C28x CPU 的性能，从而加快了对实时控制系统关键的常用算法的速度。 F280013x 支持高达 256KB (128KW) 的闪存。高达 36KB (18KW) 的片上 SRAM 也可用于补充闪存。高性能模拟块集成在 F280013x 实时微控制器 (MCU) 中，并与处理单元和 PWM 单元紧密耦合，从而提供出色的实时信号链性能。14 个 PWM 通道可控制从三相逆变器到功率因数校正的各种功率级，以及其他先进的多级电源拓扑。各种业界通用的通信端口（如 SPI、SCI、I2C 和 CAN）不仅支持连接，还提供了多个引脚复用选项，可实现出色的信号布局。

商品特性

实时处理
120MHz C28x 32 位 DSP CPU
浮点单元 (FPU) 可实现更精确的数学计算
三角函数加速器 (TMU) 可加快实时控制系统关键算法的速度
两个内部 10MHz 振荡器
外部电阻器支持，可提高内部振荡器性能 (ExtR)
晶体振荡器或外部时钟输入
窗口化看门狗计时器模块
丢失时钟检测电路
双路时钟比较器 (DCC)
3.3V I/O 设计
内部 VREG 生成欠压复位 (BOR) 电路
38 个独立可编程多路复用通用输入/输出 (GPIO) 引脚（11 个与模拟共享）
在模拟引脚上提供 10 路数字输入
增强型外设中断扩展 (ePIE)
支持多个低功耗模式 (LPM)
唯一标识 (UID) 号
两个内部集成电路 (I2C) 端口
一个控制器局域网 (CAN/DCAN) 总线端口
一个串行外设接口 (SPI) 端口
三个 UART 兼容的串行通信接口 (SCI)
两个 4MSPS 12 位模数转换器 (ADC)
多达 21 个外部通道（11 个与 GPIO 共享）
每个 ADC 具有四个集成后处理块 (PPB)
一个带 12 位基准数模转换器 (DAC) 的窗口比较器 (CMPSS)
数字干扰滤波器
COMPDACOUT（11 位）
三个具有 9.5 位有效基准 DAC 的窗口比较器 (CMPSS_LITE)
数字干扰滤波器
14 个 ePWM 通道，包含具有高分辨率功能（150ps 分辨率）的 2 个通道
集成式死区支持
集成式硬件跳闸区 (TZ)
2 个增强型捕获 (eCAP) 模块
一个支持 CW/CCW 运行模式的增强型正交编码器脉冲 (eQEP) 模块
嵌入式图形发生器 (EPG)
用于 SW AES 的 CMAC 密钥（128 位）
64 引脚 Low-profile Quad Flatpack (LQFP) [后缀 PM]
48 引脚 LQFP [后缀 PT]
48 引脚 Very Thin Quad Flatpack No Lead (VQFN) [后缀 RGZ]
32 引脚 VQFN [后缀 RHB]
温度选项：环境温度 (TA): -40°C 至 125°C

应用领域

-电器-楼宇自动化-工厂自动化与控制-电机驱动器-工业电源-电网基础设施

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	其他
	CPU最大主频	120MHz
	CPU位数	32 Bit
	程序存储容量	256KB
	程序存储器类型	FLASH

	属性	参数值
	RAM容量	18KB
	EEPROM容量	-
	I/O数量	38
	振荡器类型	内置+外置
	工作电压	2.8V~3.63V
	工作温度	-40℃~+125℃
