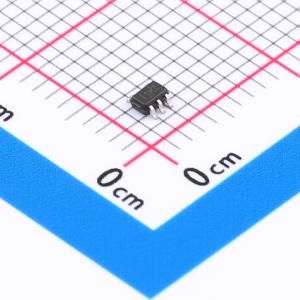

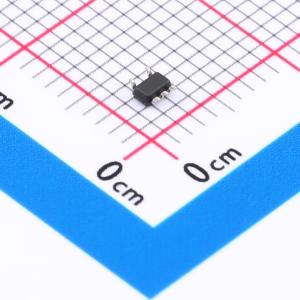

TLV9001QDCKRQ1

低功耗RRIO 1MHz汽车运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV9001-Q1 汽车类、单通道、5.5V、1MHz 轨到轨输入和输出运算放大器
品牌名称: TI(德州仪器)
商品型号: TLV9001QDCKRQ1
商品编号: C19723950
商品封装: SC-70-5
包装方式: 编带
商品毛重: 0.0162克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	轨到轨输入,轨到轨输出
	增益带宽积(GBP)	1MHz
	输入失调电压(Vos)	400uV
	输入失调电压温漂(Vos TC)	600nV/℃
	压摆率(SR)	2V/us
	输入偏置电流(Ib)	5pA

	属性	参数值
	输入失调电流(Ios)	2pA
	噪声密度(eN)	27nV/√Hz@1kHz
	共模抑制比(CMRR)	86dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	60uA
	输出电流	40mA
	工作温度	-40℃~+125℃
	单电源	1.8V~5.5V
	双电源(Vee~Vcc)	-2.75V~-900mV；900mV~2.75V

商品概述

TLV900x-Q1 系列包括单通道 (TLV9001-Q1)、双通道(TLV9002-Q1) 和四通道 (TLV9004-Q1) 低压（1.8V 至 5.5V）运算放大器，具有轨至轨输入和输出摆幅功能。这些运算放大器为空间受限、需要低压运行和高容性负载驱动的汽车应用（例如信息娱乐系统和照明）提供了一种具有成本效益的解决方案。TLV900x-Q1 系列的容性负载驱动器具有 500pF 的电容，并且电阻式开环输出阻抗使其能够在更高的容性负载下更轻松地实现稳定。这些运算放大器专为低工作电压（1.8V 至 5.5V）而设计，性能规格类似于 TLV600x-Q1 器件。TLV900x-Q1 系列稳健的设计可简化电路设计。这些运算放大器具有单位增益稳定性，集成了 RFI 和 EMI 抑制滤波器，并且在过驱情况下不会出现相位反转。

商品特性

符合面向汽车应用的 AEC-Q100 标准
温度等级 1: -40°C 至 +125°C ，TA
器件 HBM ESD 分类等级 2
器件 CDM ESD 分类等级 C6
可扩展 CMOS 放大器，适用于低成本应用
轨至轨输入和输出
低输入失调电压： ±0.4mV
单位增益带宽：1MHz
低宽带噪声：27nV/√Hz
低输入偏置电流：5pA
低静态电流： 60μA/通道
单位增益稳定
内置 RFI 和 EMI 滤波器
可在电源电压低至 1.8V 的情况下运行
由于具有电阻式开环输出阻抗，因此在较高的电容性负载下更易稳定
提供功能安全功能安全信息

应用领域

针对 AEC-Q100 1 级应用进行了优化
信息娱乐系统与仪表组
被动安全
车身电子装置和照明
混合动力汽车/电动汽车逆变器和电机控制
车载充电器 (OBC) 和无线充电器
动力总成电流传感器
高级驾驶辅助系统 (ADAS)
单电源、低侧、单向电流感应电路
