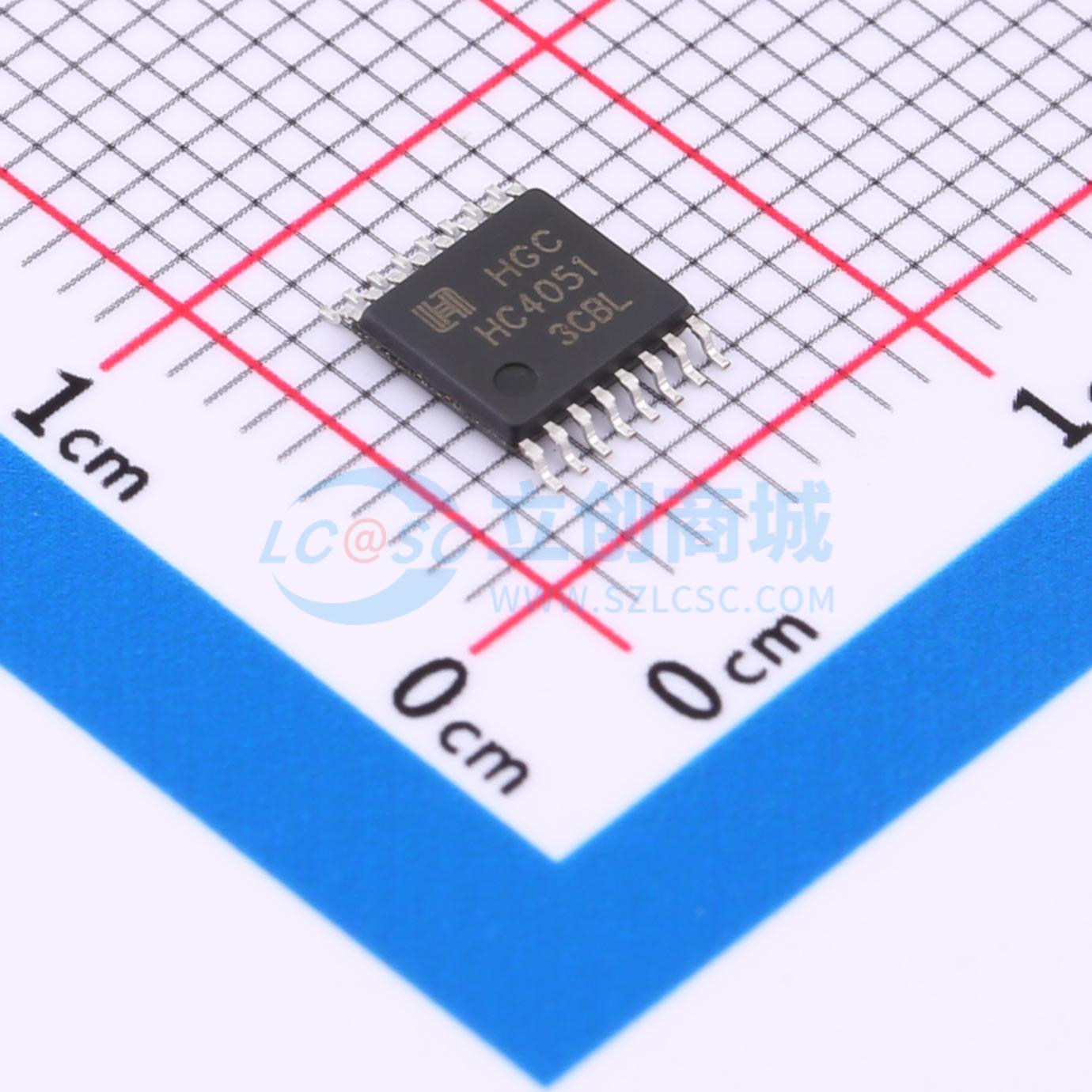

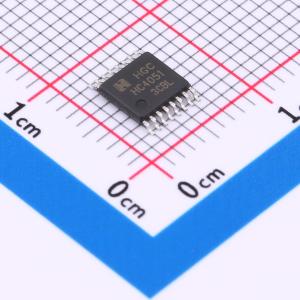

74HC4051PWRG

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 74HC4051 是一款八选一模拟开关电路，内置3 个地址选择端(A0～A2) ，低有效的使能输入端（E(overline)），8 路独立的输入/输出端（Y0～Y7）及公共输入/输出端（Z）。电路内部有8 个双向模拟开关，每个开关的一端连接到独立的输入/输出（Y0～Y7）端，另一端连接到公共的输入/输出（Z）端。当E(overline)为低电平时，通过A0～A2选择一个通路的开关处于低阻导通状态。
品牌名称: HGC(深圳汉芯)
商品型号: 74HC4051PWRG
商品编号: C19723805
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.236克(g)

商品参数

商品概述

74HC4051 是一款八选一模拟开关电路，内置3 个地址选择端(A0～A2) ，低有效的使能输入端（E(overline)），8 路独立的输入/输出端（Y0～Y7）及公共输入/输出端（Z）。电路内部有8 个双向模拟开关，每个开关的一端连接到独立的输入/输出（Y0～Y7）端，另一端连接到公共的输入/输出（Z）端。当E(overline)为低电平时，通过A0～A2选择一个通路的开关处于低阻导通状态。当E(overline)为高电平时，A0～A2设置无效，所有开关处于高阻关断状态。如果需要切换开关状态，就必须使用使能输入端（E(overline)）。 VDD 和Vss 是连接到数字控制输入端（A0～A2和E(overline)）的电源电压。(VDD - Vss)的范围是3～9V。模拟输入输出（Y0～Y7和Z）能够在最高VDD，最低VEE之间变化。VDD - VEE不会超过9V。对于用做数字多路选择开关，VEE和Vss是连在一起的（通常接地）。 74HC4051 主要应用于模拟多路选择开关、数字多路选择开关及信号选通封装形式：DIP-16 / SOP-16 / TSSOP-16/SSOP-16

应用领域

模拟多路选择开关
数字多路选择开关
信号选通

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 5 个)

个

起订量：5 个2500个/圆盘

总价金额：

￥ 0.00

近期成交50单

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	工作电压	3V~9V
	导通电阻(Ron)	350Ω

	属性	参数值
	工作温度	-40℃~+85℃
	带宽	40MHz
	传播延迟(tpd)	15ns
