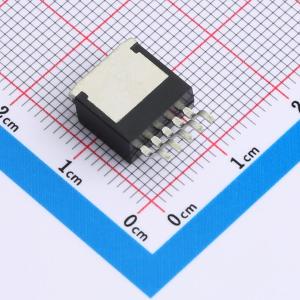

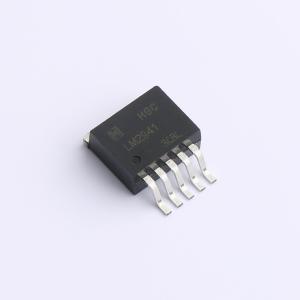

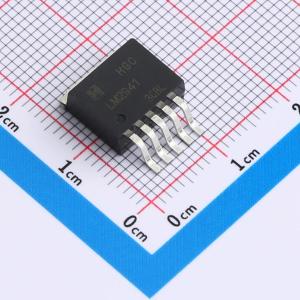

LM2941SRG

1A LDO稳压器电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2941是一款高性价比的LDO芯片，在整个工作温度范围内输出1A电流的能力而漏失电压典型值在0.5V，最大漏失电压不超过1V。当输入电压和输出电压差异超过3V以上时候，内部的降静态电流模块开始工作从而降低整个电路消耗的总静态电流，使其不超过规范值。车载运用的中LM2941也设计了带有电池反接保护的功能和抗2倍电池电压跳变的能力。
品牌名称: HGC(深圳汉芯)
商品型号: LM2941SRG
商品编号: C19723802
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.484克(g)

商品参数

商品概述

LM2941是一款高性价比的LDO芯片，在整个工作温度范围内输出1A电流的能力而漏失电压典型值在0.5V，最大漏失电压不超过1V。当输入电压和输出电压差异超过3V以上时候，内部的降静态电流模块开始工作从而降低整个电路消耗的总静态电流，使其不超过规范值。车载运用的中LM2941也设计了带有电池反接保护的功能和抗2倍电池电压跳变的能力。还有输出短路电流保护功能，过温保护和过压保护等功能。

商品特性

低漏失电压：1A输出时候典型值在0.5V
最大输出电流超1A
封装前修调基准电压值
电池反接保护
内部短路电流保护电路
过温保护
TTL,CMOS相适应的ON/OFF开关控制

应用领域

PC电脑电源系统稳压电流源
电动玩具电池电源
高效线性绿色电源系

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(500个/圆盘，最小起订量 1 个)

个

起订量：1 个500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	26V
	输出电压	5V~20V
	输出电流	1A
	电源纹波抑制比(PSRR)	-
	压差	1V@(1A)

	属性	参数值
	静态电流(Iq)	-
	噪声	-
	特性	短路保护；过压保护；反接保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
