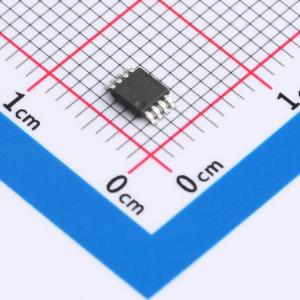

温馨提醒：图片仅供参考，商品以实物为准
AT24C04CDGKRG
4K位I2C兼容串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT24C04C 是一款 4Kbit 的 I²C 兼容串行 EEPROM 器件。该器件设计工作的电源电压范围为 1.7V 至 5.5V，最高传输速率为 1MHz，工作温度范围为 -40°C 至 +105°C。该器件集成了一个写保护引脚，用于对整个存储阵列进行硬件写保护
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- AT24C04CDGKRG
- 商品编号
- C19723708
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.187667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 4Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 3ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 200万次 | |
| 功能特性 | 内置上电复位(POR)；软件写保护功能；硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
AT24C04C是一款4-Kbit与I2C兼容的串行EEPROM设备。该设备设计工作在1.7V至5.5V的电源电压范围内，最高传输速率为1MHz，工作温度范围为 -40°C至 +105°C。该设备集成了一个写保护引脚，用于对整个存储阵列进行硬件写保护。此外，该设备还提供软件写保护功能，使用户能够对整个存储阵列进行写保护。 存储阵列由32页组成，每页16字节，总计512×8位。该设备还提供一个额外的16字节识别页，供用户存储敏感应用参数。在数据写入识别页后，该页可以永久锁定为只读模式。该设备还提供一个单独的存储块（只读模式），其中包含工厂编程的128位唯一ID，可通过发送特定的读取命令进行访问。 AT24C04C采用无铅绿色封装：DFN - 8、MSOP - 8、SOP - 8、DIP - 8和SOT23 - 5。
商品特性
- 电源电压范围：1.7V至5.5V
- 2线串行接口与I2C兼容
- 兼容400 kHz和高速1MHz传输速率
- 字节和页（最多16字节）写入模式
- 允许部分页写入
- 自定时写入周期（最长3ms）
- 额外的16字节可写锁定页和128位唯一ID
- 整个存储阵列的硬件和软件写保护
- 施密特触发器、滤波输入用于抑制噪声
- 高可靠性
- 耐久性：2,000,000次写入周期
- 数据保留：200年
- ESD保护（人体模型）：6000V
- 低工作电流
- 写入电流：最大1mA
- 读取电流：最大0.5mA
- 待机电流：最大1μA
- 工作温度范围： -40°C至 +105°C
- 绿色封装选项（无铅/无卤化物/符合RoHS标准）
- 封装类型：DFN - 8、MSOP - 8、TSSOP - 8、SOP - 8、DIP - 8、SOT23 - 5
