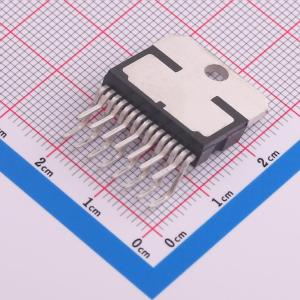

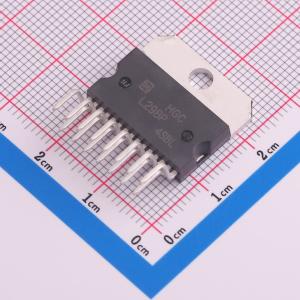

L298P

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L298N为双全桥式步进电机专用驱动芯片，内部包含4信道逻辑驱动电路，是一种二相和四相步进电机的专用驱动器，可同时驱动2个二相或者1个四相步进电机，内含两个H桥的高压、大电流双全桥式驱动器，接收标准TTL逻辑准位信号，可驱动36V、2A以下的步进电机，且可以直接通过电源来调节输出电压；此芯片可直接由单片机的I/O端口来提供模拟时序信号。有两个使能输入端可分别控制两路H桥工作和截止，每个桥的下端晶体管的发射极相连，并且在外部接一个检测电阻。另一个逻辑电源输入使逻辑电路可工作在较低的电压下。
品牌名称: HGC(深圳汉芯)
商品型号: L298P
商品编号: C19723727
商品封装: ZIP-15
包装方式: 管装
商品毛重: 3.8克(g)

商品概述

L298N为双全桥式步进电机专用驱动芯片，内部包含4信道逻辑驱动电路，是一种二相和四相步进电机的专用驱动器，可同时驱动2个二相或者1个四相步进电机，内含两个H桥的高压、大电流双全桥式驱动器，接收标准TTL逻辑准位信号，可驱动36V、2A以下的步进电机，且可以直接通过电源来调节输出电压；此芯片可直接由单片机的I/O端口来提供模拟时序信号。有两个使能输入端可分别控制两路H桥工作和截止，每个桥的下端晶体管的发射极相连，并且在外部接一个检测电阻。另一个逻辑电源输入使逻辑电路可工作在较低的电压下。L298N采用Multiwatt15封装。

商品特性

工作电压可高达36Vdc
总直流电流可到4A
饱和压降低
内置高温保护
逻辑“0”电位输入电压高达1.5V

应用领域

电动玩具
数币机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	4.5V~7V
	输出电流	2A

	属性	参数值
	H桥数量	2
	集成开关	是
	工作温度	-
