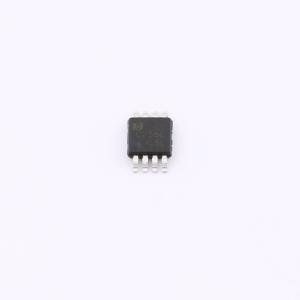

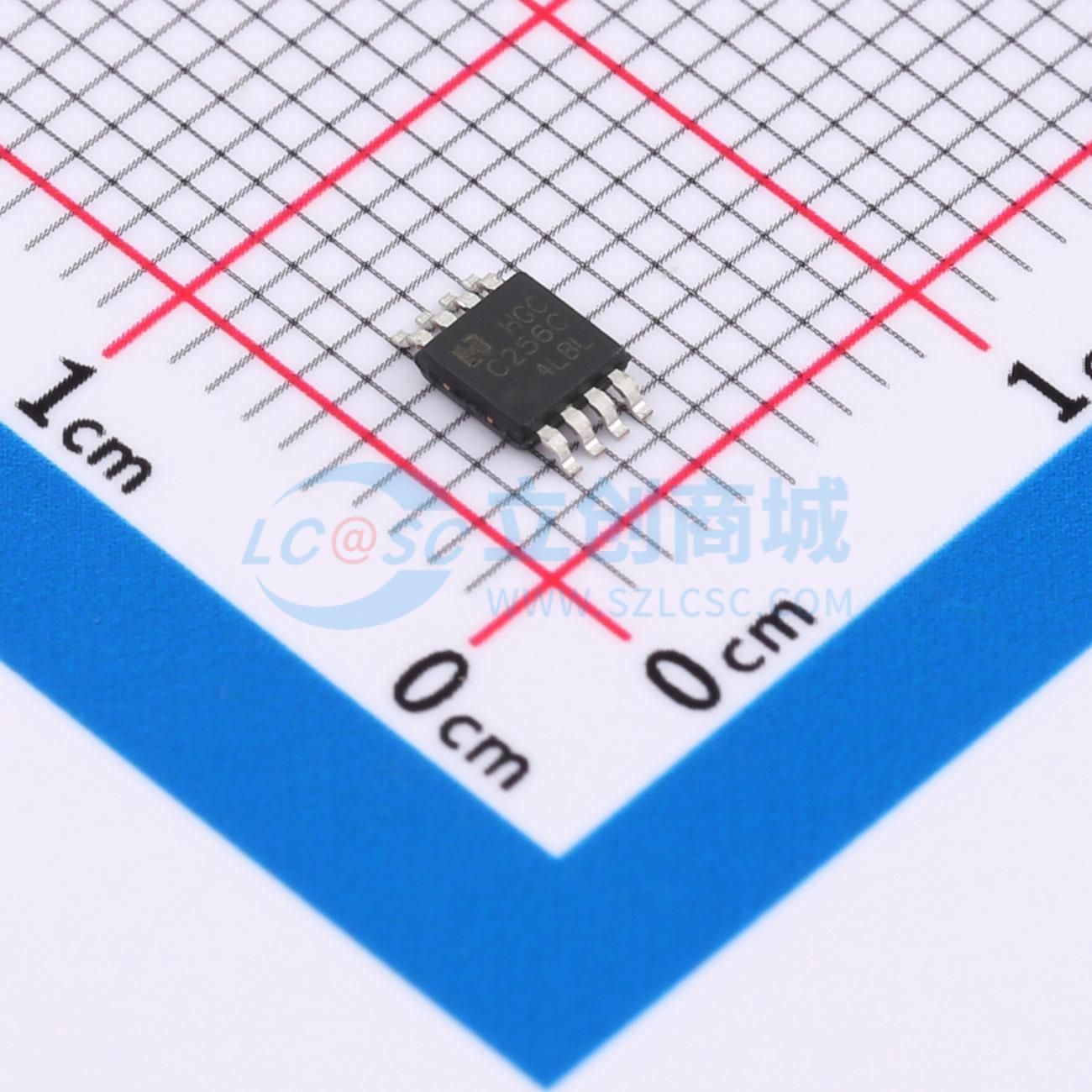

AT24C256CDGKRG
256 Kbit，支持I2C接口的串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- AT24C256C是一款256 Kbit的I²C兼容串行EEPROM（电可擦除可编程存储器）器件。该器件设计工作的电源电压范围为1.7V至5.5V，最大传输速率为1MHz。工作温度范围为-40°C至+105°C
- 品牌名称
- HGC(深圳汉芯)
- 商品型号
- AT24C256CDGKRG
- 商品编号
- C19723713
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.193333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 256Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 3ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 100万次 | |
| 功能特性 | 内置上电复位(POR)；硬件写保护功能；噪声抑制功能 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
AT24C256C是一款256 Kbit与I²C兼容的串行EEPROM（电可擦可编程存储器）设备。该设备设计工作在1.7V至5.5V的电源电压范围内，最大传输速率为1MHz。工作温度范围为 -40°C至 +105°C。该设备集成了一个写保护引脚，用于对整个存储阵列进行硬件写保护。
串行EEPROM存储器组织为512页，每页64字节，总计32768×8位。该设备为用户提供了一个额外的64字节识别页，用于存储敏感应用参数。在应用数据写入识别页后，该页可以永久锁定为只读模式。AT24C256C还提供了一个单独的存储块，其中包含工厂编程的128位唯一ID。该块为只读模式，可以通过发送特定的读命令进行访问。
AT24C256C采用无铅绿色封装：DIP - 8、TSSOP - 8、SOP - 8、MSOP - 8。
商品特性
- 电源电压：1.7V至5.5V
- 2线串行接口，与I²C兼容
- 兼容400kHz和高速1MHz传输速率
- 字节和页（最多64字节）写入模式
- 允许部分页写入
- 自定时写入周期（最大3ms）
- 整个存储阵列的硬件写保护
- 额外的64字节可写锁定页和128位唯一ID
- 施密特触发器，滤波输入以抑制噪声
- 低工作电流
- 写入电流：最大1mA
- 读取电流：最大0.5mA
- 待机电流：最大1μA
- 高可靠性
- 耐久性：2000000次写入循环
- 数据保留：100年
- 工作温度范围：-40°C至 +105°C
- 绿色封装选项（无铅/无卤化物/符合RoHS标准）
- 封装形式：DIP - 8、TSSOP - 8、SOP - 8、MSOP - 8
