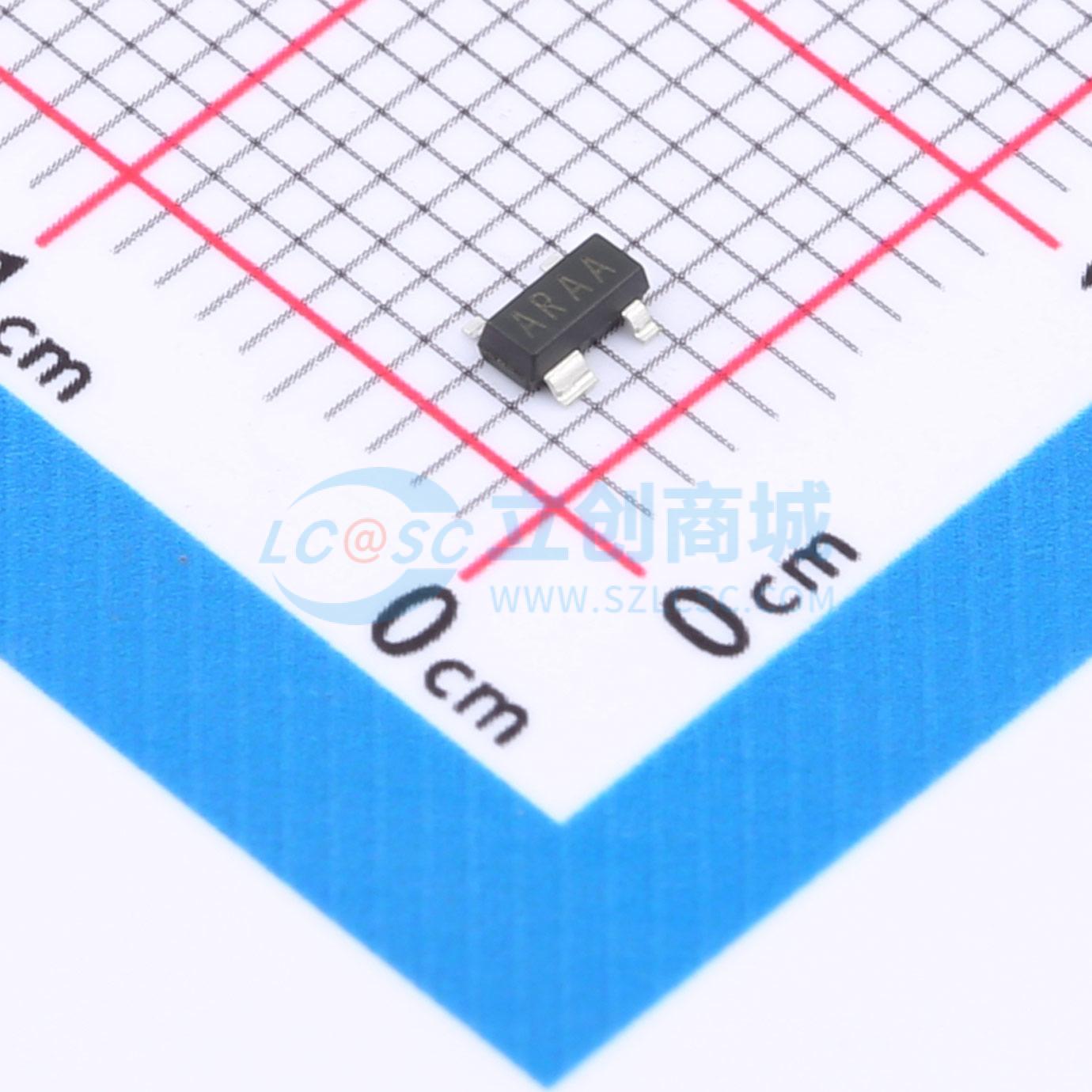

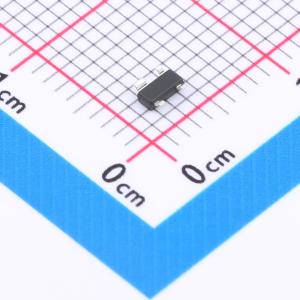

MAX811RDB4RG

低电压复位检测器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MAX811X系列是一款具有电压检测功能的微处理器复位芯片，它带有使能控制端，用于监控微控制器或其他逻辑系统的电源电压。它可以在上电掉电和节电情况下，或在电源电压低于预设的检测电压Vth时，向系统提供复位信号。同时，在上电或电源电压恢复到高于预设的检测电压Vth时，或使能MR(overline)电压由低电平变为高电平时，VRESET输出将延时Trp时间后输出变为高电平。
品牌名称: HGC(深圳汉芯)
商品型号: MAX811RDB4RG
商品编号: C19723719
商品封装: SOT-143
包装方式: 编带
商品毛重: 0.053667克(g)

商品参数

商品概述

MAX811X系列是一款具有电压检测功能的微处理器复位芯片，它带有使能控制端，用于监控微控制器或其他逻辑系统的电源电压。它可以在上电掉电和节电情况下，或在电源电压低于预设的检测电压Vth时，向系统提供复位信号。同时，在上电或电源电压恢复到高于预设的检测电压Vth时，或使能MR(overline)电压由低电平变为高电平时，VRESET输出将延时Trp时间后输出变为高电平。MAX811X系列芯片当输入电压低于检测电压Vth时，VRESET输出为低电平；当使能控制端MR(overline)电压为低电平时，VRESET输出也为低电平。应用简单，无需外部器件。

商品特性

低功耗：2uA（典型值） @VMR = VCC
宽工作电压范围：1 - 6.0V
具有VCC瞬态抗干扰
应用简单，无需外部元件
内置复位延时时间500ms（典型值）
高精度复位电压值：±2.5%
具有使能控制端MR(overline)，低电平有效
小体积封装：SOT-143

应用领域

电池供电设备
非易失性RAM信号存储保护器
掉电检测器
临界MP电源监控
电脑、微机处理器
嵌入式系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	工作电压	1V~6V
	复位有效电平	低电平有效
	阈值电压	2.63V

	属性	参数值
	受监控电压数	1
	手动复位	有
	复位超时	500ms
	工作温度	-20℃~+70℃
	静态电流(Iq)	1uA
