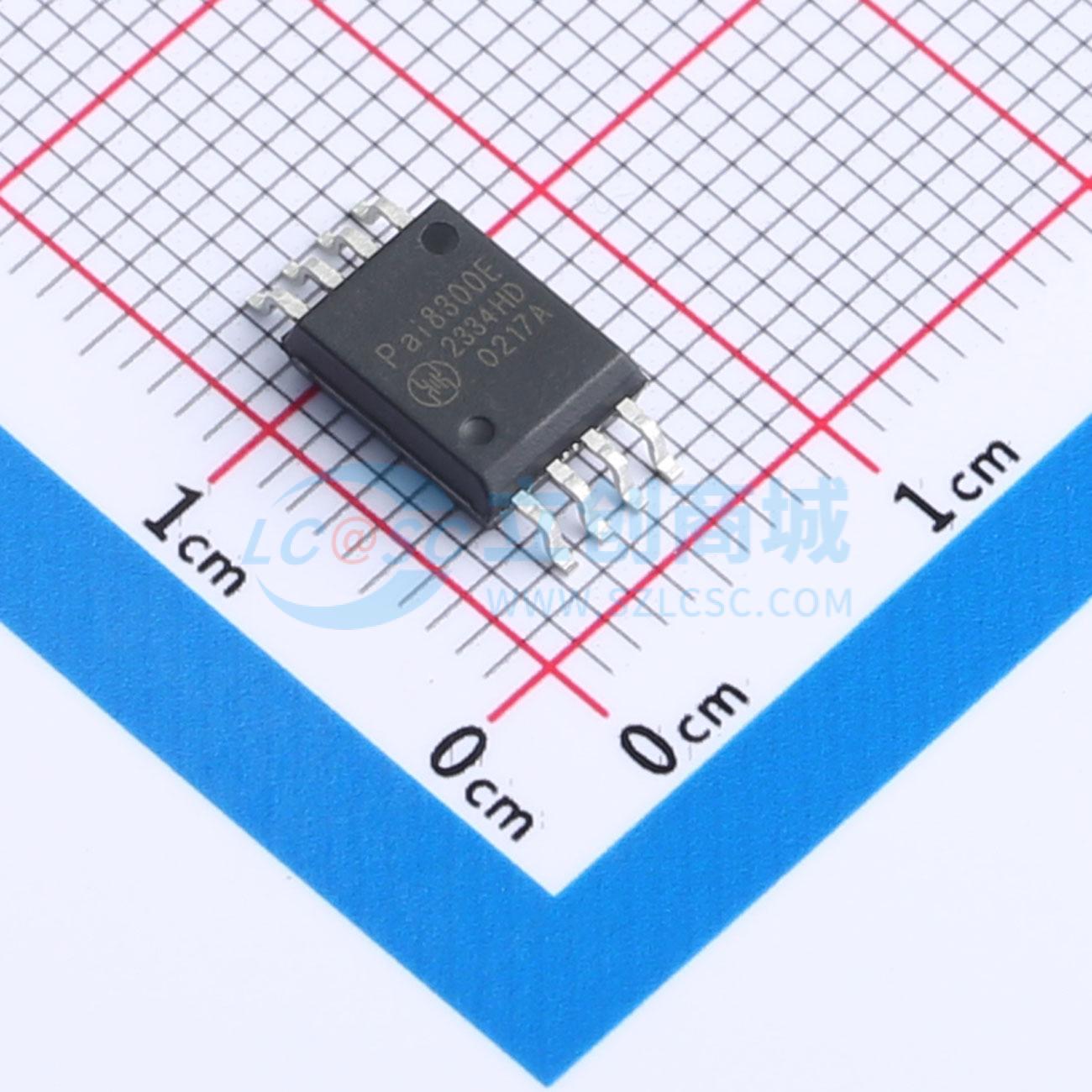

Pai8300E-W5R

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: Pai8300E是一款精密隔离放大器，其输出与输入电路通过一个对磁干扰有很强抵抗力的隔离屏障分隔开来。根据VDE V 0884 - 17和UL1577标准，该隔离屏障经认证可提供高达5kVRMS的加强型电流隔离。与隔离电源配合使用时，这款隔离放大器可分隔系统中在不同共模电压电平下运行的部分，并保护低电压部分免受损坏
品牌名称: 2Pai Semi(荣湃)
商品型号: Pai8300E-W5R
商品编号: C19673930
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.34克(g)

商品参数

商品概述

一款精密隔离放大器，其输出与输入电路通过隔离屏障分隔，该隔离屏障对磁干扰具有高抗性。根据VDE V 0884 - 17和UL1577标准，此屏障经认证可提供高达5kVRMS的加强型电流隔离。该隔离放大器与隔离电源配合使用，可分隔系统中在不同共模电压电平下运行的部分，并保护低电压部分免受损坏。输入经过优化，可直接连接到分流电阻或其他低电压电平信号源。该器件的出色性能支持精确的电流控制，从而实现系统级的节能。集成的高端电源电压缺失检测和输入共模过压检测功能简化了系统级设计和诊断。在 - 40℃至 + 125℃的扩展工业温度范围内有明确的性能指标。

商品特性

±250mV输入电压范围，针对使用分流电阻进行电流测量进行了优化
低失调误差和漂移：±0.2mV（最大值），±0.9μV/℃（最大值）
固定增益：8.2
低增益误差和漂移：±0.3%（最大值），±30ppm/℃（最大值）
低非线性度和漂移：0.03%，±1ppm/℃（典型值）
高端采用3.3V至5V供电
系统级诊断功能
安全相关认证：符合DIN VDE V 0884 - 17: 2021 - 10标准的7071VPK加强型隔离；符合UL1577标准的5.0kVRMS隔离1分钟
高共模瞬态抗扰度：150kV/μs（典型值）

应用领域

电机驱动器中基于分流电阻的电流检测
变频器中基于分流电阻的电流检测
不间断电源中基于分流电阻的电流检测

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交22单

	属性	参数值
	商品目录	隔离式放大器
	差分输入电压	±250mV
	带宽(-3db)	310kHz
	增益	8.2
	增益带宽积(GBP)	-
	输入失调电压(Vos)	200uV

	属性	参数值
	输入偏置电流(Ib)	10uA
	输出类型	差分
	隔离电压(Vrms)	5000
	CMTI(kV/us)	150kV/us
	工作温度	-40℃~+125℃
