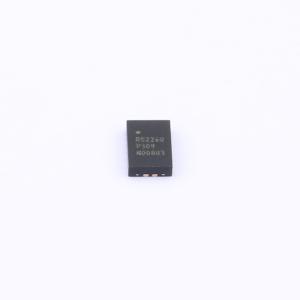

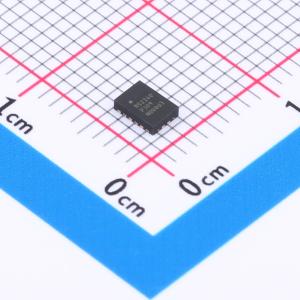

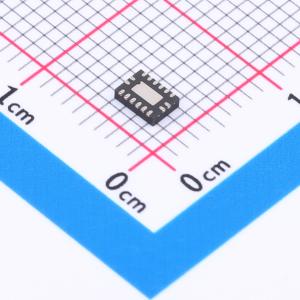

RS2260XTQW16-Q1

带注入电流效应控制的8通道模拟多路复用器/解复用器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 这八通道CMOS模拟多路复用器/解复用器与RS2251功能引脚兼容，此外，还具有注入电流效应控制功能，这在汽车应用中具有出色的价值，因为在汽车应用中，超过正常电源电压的电压很常见。注入电流效应控制允许禁用的模拟输入通道上的信号超过电源电压，而不会影响启用的模拟通道的信号。这消除了通常用于将模拟通道信号保持在电源电压范围内的外部二极管/电阻网络的需求。该器件有绿色TSSOP-16和QFN2.5×3.5-16L封装。它可在-40℃至+125℃的环境温度范围内工作。
品牌名称: RUNIC(润石)
商品型号: RS2260XTQW16-Q1
商品编号: C19673932
商品封装: QFN-16L(2.5x3.5)
包装方式: 编带
商品毛重: 0.0514克(g)

商品参数

商品概述

这款八通道CMOS模拟多路复用器/解复用器与RS2251功能引脚兼容，此外，它还具备注入电流效应控制功能，在汽车应用中具有极高价值，因为在这类应用中，超过正常电源电压的情况十分常见。注入电流效应控制功能允许禁用的模拟输入通道上的信号超过电源电压，而不会影响启用的模拟通道的信号。这消除了通常用于将模拟通道信号保持在电源电压范围内的外部二极管/电阻网络的需求。 RS2260-Q1提供绿色TSSOP-16和QFN2.5×3.5-16L封装。它的工作环境温度范围为-40℃至+125℃。

商品特性

适用于汽车应用
符合AEC-Q100一级标准，注入电流串扰<1mV/mA
开关间串扰低
电源工作范围：2V至6V
工作温度范围：-40℃至+125℃
封装：TSSOP-16、QFN2.5x3.5-16L

应用领域

模拟和数字多路复用与解复用
诊断和监测
区域架构
车身控制模块
电池管理系统（BMS）
暖通空调控制模块
汽车主机
车载远程信息处理（OBC）和无线充电

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	8:1
	通道数	1
	工作电压	2V~6V
	导通时间(ton)	12.5ns

	属性	参数值
	导通电阻(Ron)	85Ω
	关闭时间(toff)	117ns
	工作温度	-40℃~+125℃
	带宽	150MHz
	传播延迟(tpd)	5ns
