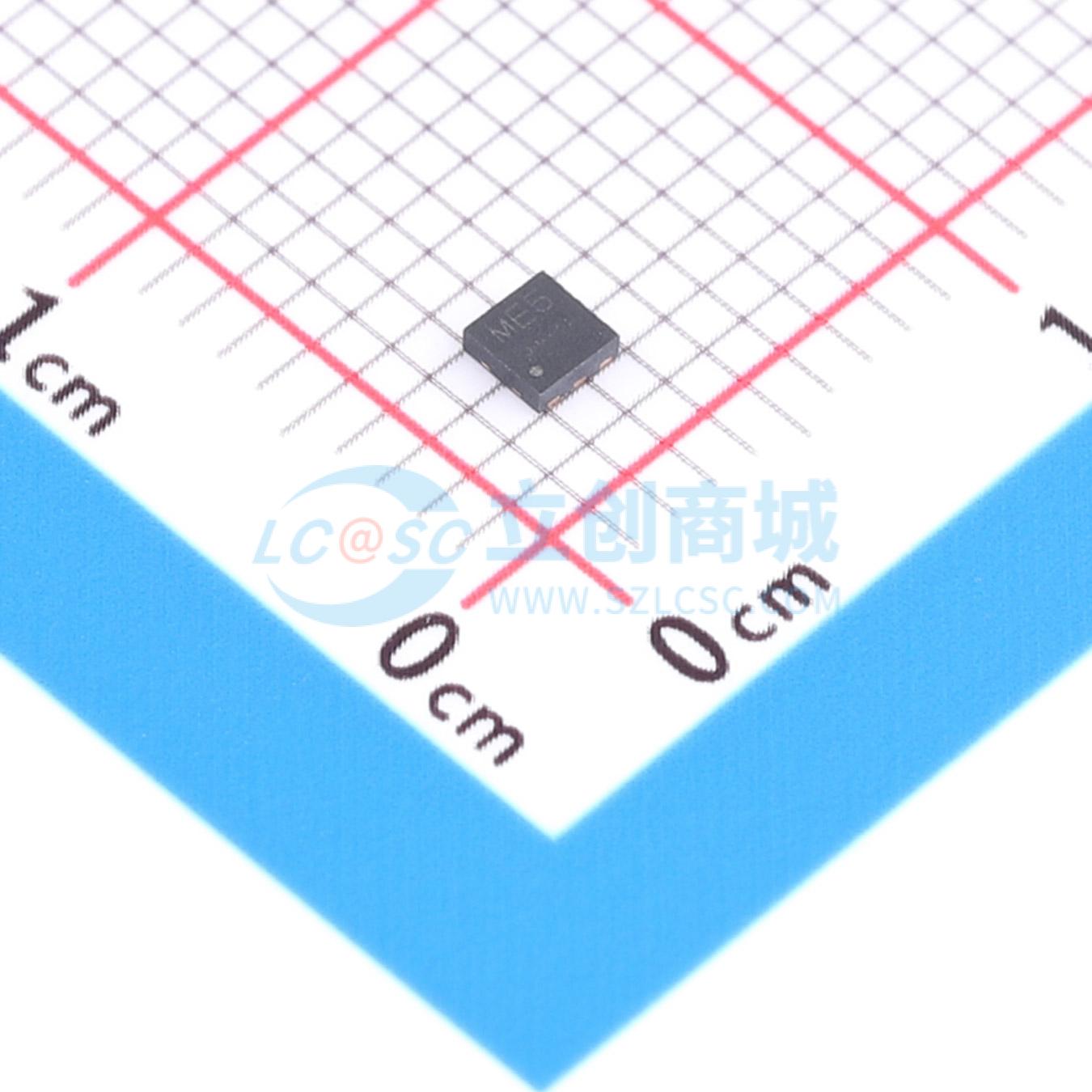

温馨提醒：图片仅供参考，商品以实物为准
UT6ME5TCR
N沟道+P沟道功率MOSFET，低导通电阻、小尺寸表面贴装封装、无铅电镀、符合RoHS标准、无卤
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ROHM(罗姆)
- 商品型号
- UT6ME5TCR
- 商品编号
- C19674173
- 商品封装
- DFN2020-8D
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 2A；1A | |
| 导通电阻(RDS(on)) | 650mΩ@10V；159mΩ@10V | |
| 耗散功率(Pd) | 2W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 2.8nC；6.7nC | |
| 输入电容(Ciss) | 90pF；90pF | |
| 反向传输电容(Crss) | 4pF；11pF | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 12pF；25pF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 低导通电阻
- 小型表面贴装封装
- 无铅镀层，符合RoHS标准
- 无卤
应用领域
- 开关
