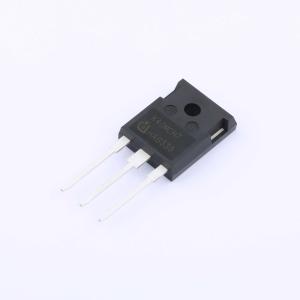

IKW40N120CH7XKSA1
1.2kV 82A
- 描述
- 特性：VCE = 1200 V。 IC = 40 A。 最高结温 Tvjmax = 175℃。 同类最佳的高速IGBT，与全额定电流、低Qrr和软换向高速二极管共封装。 低饱和电压：在Tvj = 25℃时，VCEsat = 1.7 V。 针对高速硬开关拓扑（2-L逆变器、3-L NPC T型等）的高效率进行了优化。应用：工业UPS。 电动汽车充电
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IKW40N120CH7XKSA1
- 商品编号
- C19631203

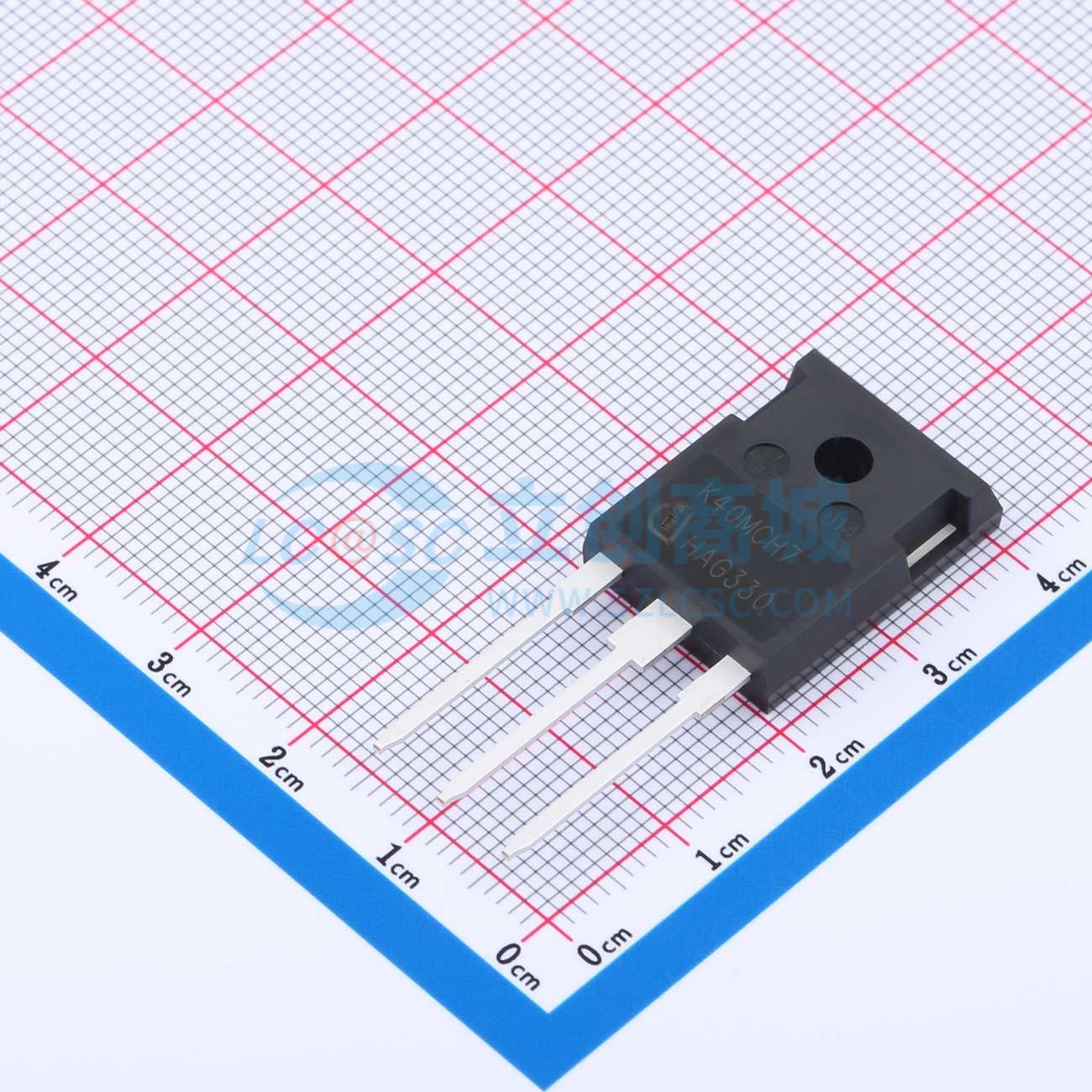

- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.68克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 耗散功率(Pd) | 330W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 82A | |
| 集射极饱和电压(VCE(sat)) | 2.15V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.7V@0.64mA | |
| 栅极电荷量(Qg) | 290nC@15V | |
| 输入电容(Cies) | 5nF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 108pF | |
| 反向传输电容(Cres) | 29pF | |
| 开启延迟时间(Td(on)) | 36ns | |
| 关断延迟时间(Td(off)) | 336ns | |
| 导通损耗(Eon) | 1.69mJ | |
| 关断损耗(Eoff) | 920uJ | |
| 反向恢复时间(Trr) | 120ns | |
| 工作温度 | -40℃~+175℃ |
商品概述
无卤素、无铅、环保、符合RoHS标准
商品特性
- 集电极-发射极电压 VCE = 1200 V， 集电极电流 IC = 40 A， 最高结温 Tvjmax = 175℃
- 高速IGBT与全额定电流、低Qrr和软换向高速二极管封装在一起
- 在Tvj = 25℃时，饱和电压VCEsat低至1.7 V
- 针对高速硬开关拓扑（如两电平逆变器、三电平NPC T型拓扑等）的高效率进行了优化
- 由于VCEsat具有正温度系数，易于并联使用
- 采用无铅镀层，符合RoHS标准
应用领域
- 工业不间断电源
- 电动汽车充电
- 组串式逆变器
- 焊接
