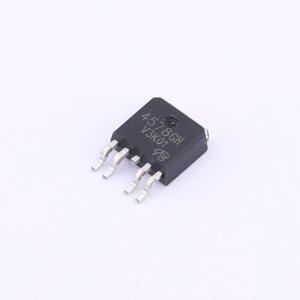

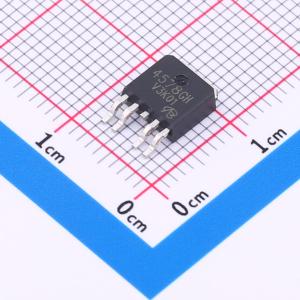

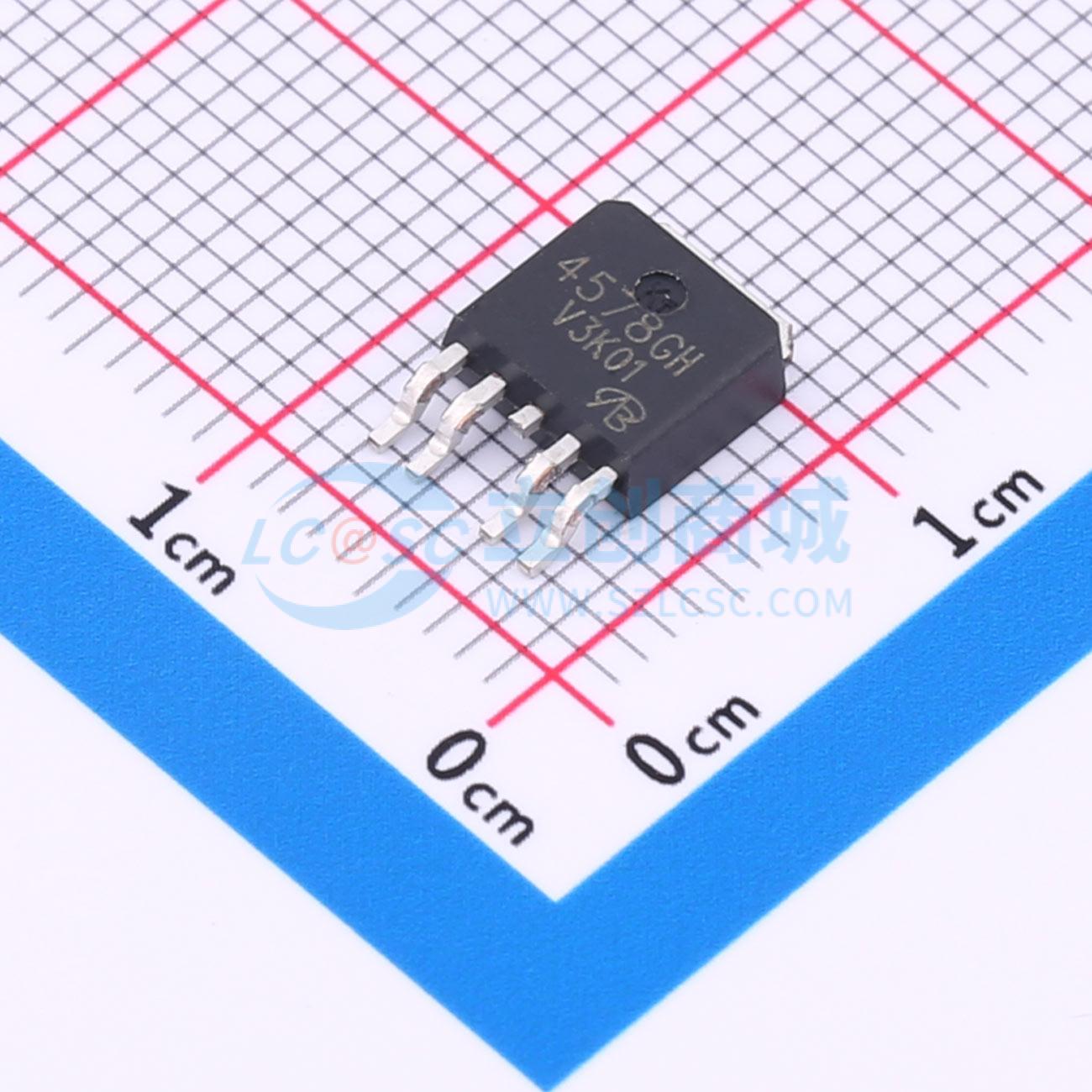

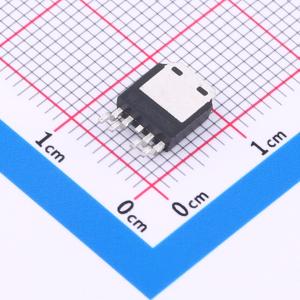

AP4578GH-HF-VB
1个N沟道+1个P沟道 耐压:60V 电流:35A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款N+P型场效应晶体管，采用Trench技术，适用于多种电子应用。具有双通道设计，可在电路中提供灵活的功率控制。TO252-4；N+P—Channel沟道,±60V；35/-19A；RDS(ON)=30/50mΩ@VGS=10V,VGS=20V；Vth=±1~3V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- AP4578GH-HF-VB
- 商品编号
- C19626714
- 商品封装
- TO-252-4L
- 包装方式
- 编带
- 商品毛重
- 0.412克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 35A | |
| 导通电阻(RDS(on)) | 33mΩ@4.5V | |
| 耗散功率(Pd) | 50W | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 10nC@4.5V | |
| 输入电容(Ciss) | 1.5nF | |
| 反向传输电容(Crss) | 79pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 84pF |
商品特性
- TrenchFET功率MOSFET
- 结温150 °C
- 脉宽调制（PWM）优化
- 100%栅极电阻（Rg）测试
- 符合RoHS指令2002/95/EC
应用领域
- 初级侧开关
