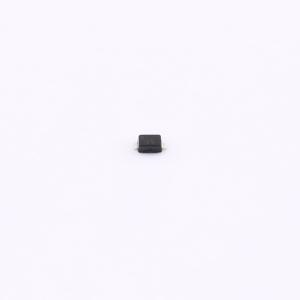

温馨提醒：图片仅供参考，商品以实物为准
BSD5C051U(UMW)
双向TVS 5V截止 峰值浪涌电流：3A@8/20us
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：60瓦峰值脉冲功率 (tp = 8 / 20μs)。双向配置。低钳位电压。低漏电流。低电容 (Cj = 0.5pF 典型值)。保护一条数据/电源线。应用：手机及配件。基于微处理器的设备
- 品牌名称
- UMW(友台半导体)
- 商品型号
- BSD5C051U(UMW)
- 商品编号
- C19626367
- 商品封装
- SOD-523
- 包装方式
- 编带
- 商品毛重
- 0.027667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向工作电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 60W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压(VBR) | 8.5V | |
| 反向漏电流(Ir) | 100nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.5pF |
商品特性
- 峰值脉冲功率 60W (tp = 8/20μs)
- 双向配置
- 低钳位电压
- 低漏电流
- 低电容 (CJ = 0.5pF 典型值)
- 单路数据/电源线保护
- 符合 IEC 61000-4-2 ±15kV 接触放电 ±20kV 空气放电
- 符合 IEC 61000-4-4 (EFT) 40A (5/50ns)
- 符合 IEC 61000-4-5 (雷击) 3A (8/20μs)
应用领域
- 手机及配件
- 个人数字助理
- 笔记本、台式机及服务器
- 便携式仪器
