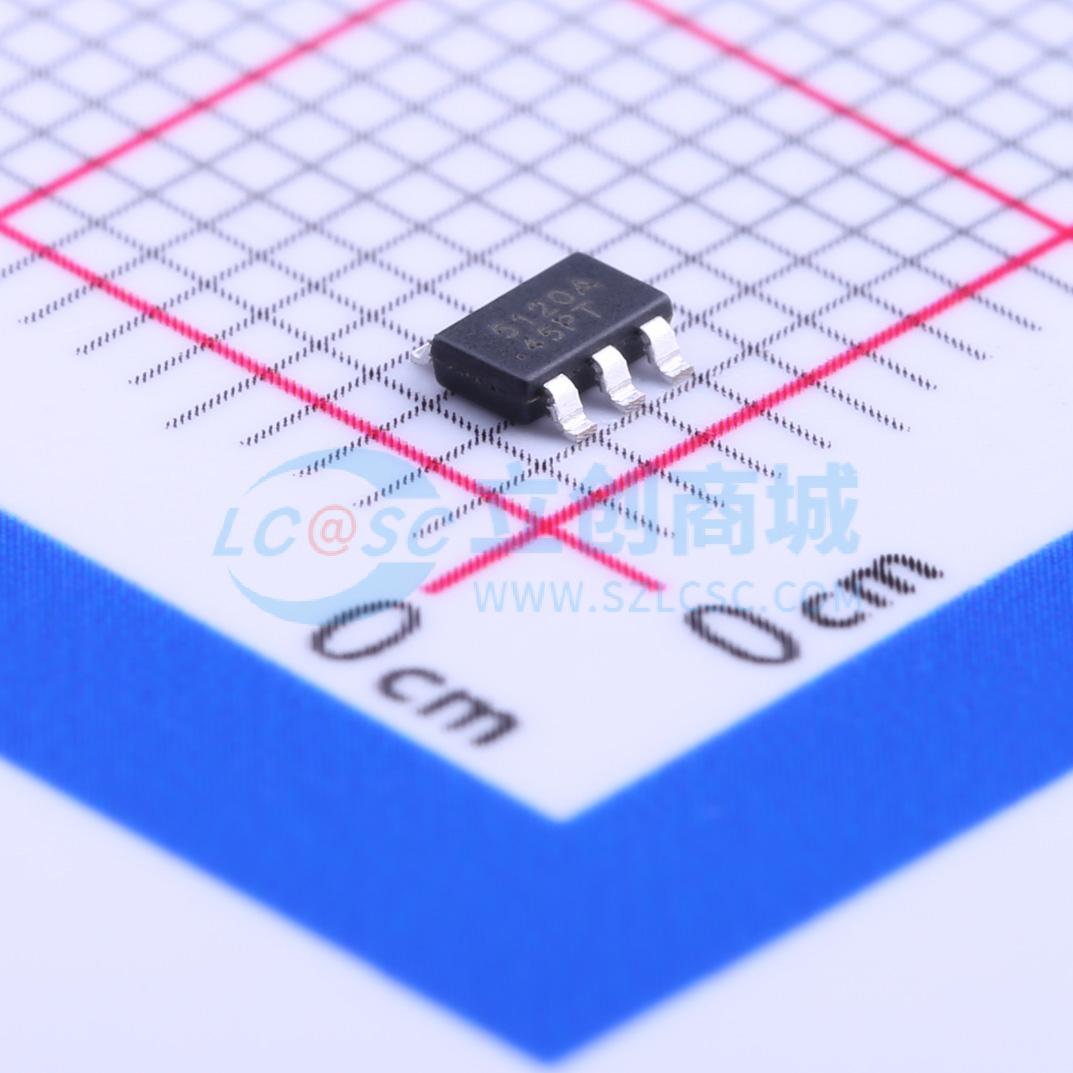

温馨提醒：图片仅供参考，商品以实物为准

ET5120/A

升压型驱动

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 带 PWM 控制，高效升压式 LED 驱动器
品牌名称: ETEK(力芯微)
商品型号: ET5120/A
商品编号: C205484
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

ET5120是一颗多功能的恒定电流LED驱动器，采用高效DC-DC升压转换器架构。电路集成功率MOSFET，使外部元件总数最小。独特的技术和880mA限流使ET5120驱动输出达到37V（10颗LED串联）。另外，在驱动每串3颗LED串联时，ET5120能输出180mA的总电流。实现高转换效率的同时，它也能使电流能力最大化。经过优化的0.9MHz开关频率，使驱动器外围可以采用小尺寸元件。驱动器在CTRL脚允许一个宽范围的PWM调光频率。 ET5120内置了多种保护功能，包括逐个周期输入电流限制保护，LED开路（输出过压）保护和热关断保护。关机模式的漏电流小于1μA。

商品特性

宽输出电压范围：可驱动10颗串联的LED
集成40V耐压的大电流开关（限流880mA）
输入电压范围：2.7V~5.5V
高效率PWM升压转换器（可达90%）
较低的反馈电压：ET5120：300mV ET5120A：200mV
整个负载范围内高精度输出
LED开路保护（OVP）：37V
0.9MHz开关频率
PWM调光频率：100Hz~200kHz
简单，小的尺寸
集成软启动
关机电流小于1μA
封装形式：ET5120(SOT23-6), ET5120A(TSOT23-6)

应用领域

LED背光驱动
移动电话
手持设备
数码相框
汽车导航

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC转换器
	输入电压	2.7V~5.5V
	开关频率	-
	通道数	-

	属性	参数值
	输出电压	-
	调光	-
	特性	-
	拓扑结构	升压
	工作温度	-40℃~+150℃
