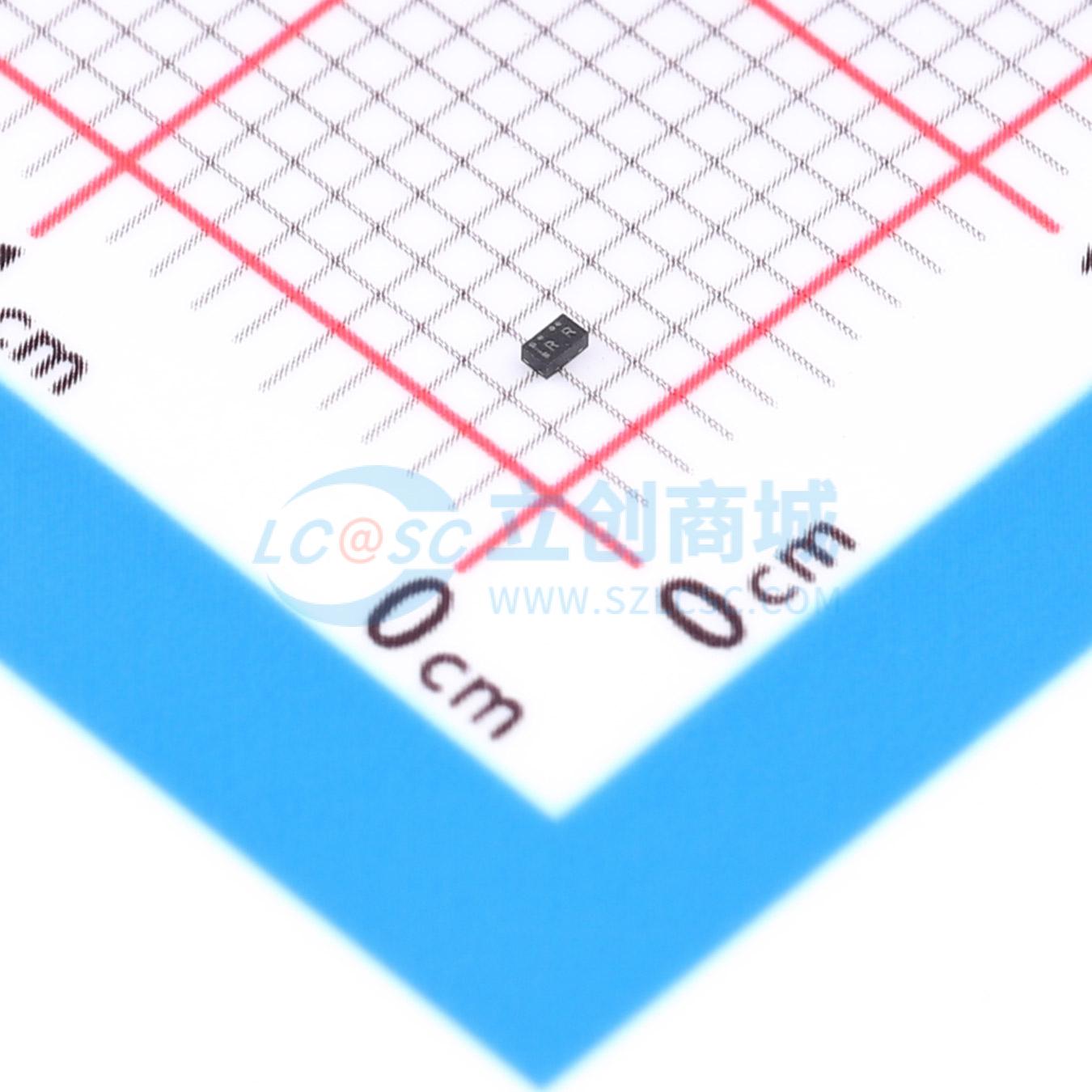

温馨提醒：图片仅供参考，商品以实物为准
DF2S6M4CT,L3F
ESD 5.5V截止 峰值浪涌电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DF2S6M4CT是一款TVS二极管（ESD保护二极管），用于保护移动设备接口及其他应用中的半导体器件，使其免受静电和噪声影响。DF2S6M4CT利用回滞特性，具备低动态电阻和卓越的保护性能。此外，其低电容性能使其非常适合高速信号应用。DF2S6M4CT采用超紧凑型封装（1.0 mmx0.6 mm），可满足对占用空间要求较小的应用需求。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- DF2S6M4CT,L3F
- 商品编号
- C1976256
- 商品封装
- CST-2
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 9V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | 30W@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.35pF |
商品概述
DF2S6M4CT是一款瞬态电压抑制（TVS）二极管（静电放电保护二极管），用于保护移动设备接口及其他应用中的半导体器件，使其免受静电和噪声影响。 DF2S6M4CT利用回滞特性，提供低动态电阻和出色的保护性能。 此外，其低电容特性使其非常适合高速信号应用。DF2S6M4CT采用超紧凑封装（1.0 mm × 0.6 mm），满足对占用空间要求较小的应用需求。
商品特性
- 适用于5V信号线。（VRWM ≤ 5.5V）
- 凭借高静电放电性能保护器件。（VESD = ± 20 kV（接触/空气）@ IEC 61000 - 4 - 2）
- 低动态电阻保护半导体器件免受静电和噪声影响。（RDYN = 0.3 Ω（典型值））
- 实现低钳位电压的回滞特性可保护半导体器件。（VC = 9V @ IPP = 2A（典型值））
- 紧凑封装适用于移动设备等高密度电路板布局。（尺寸为1.0 mmx0.6 mm（昵称：CST2））
应用领域
-移动设备-智能手机-平板电脑-笔记本电脑-台式电脑
