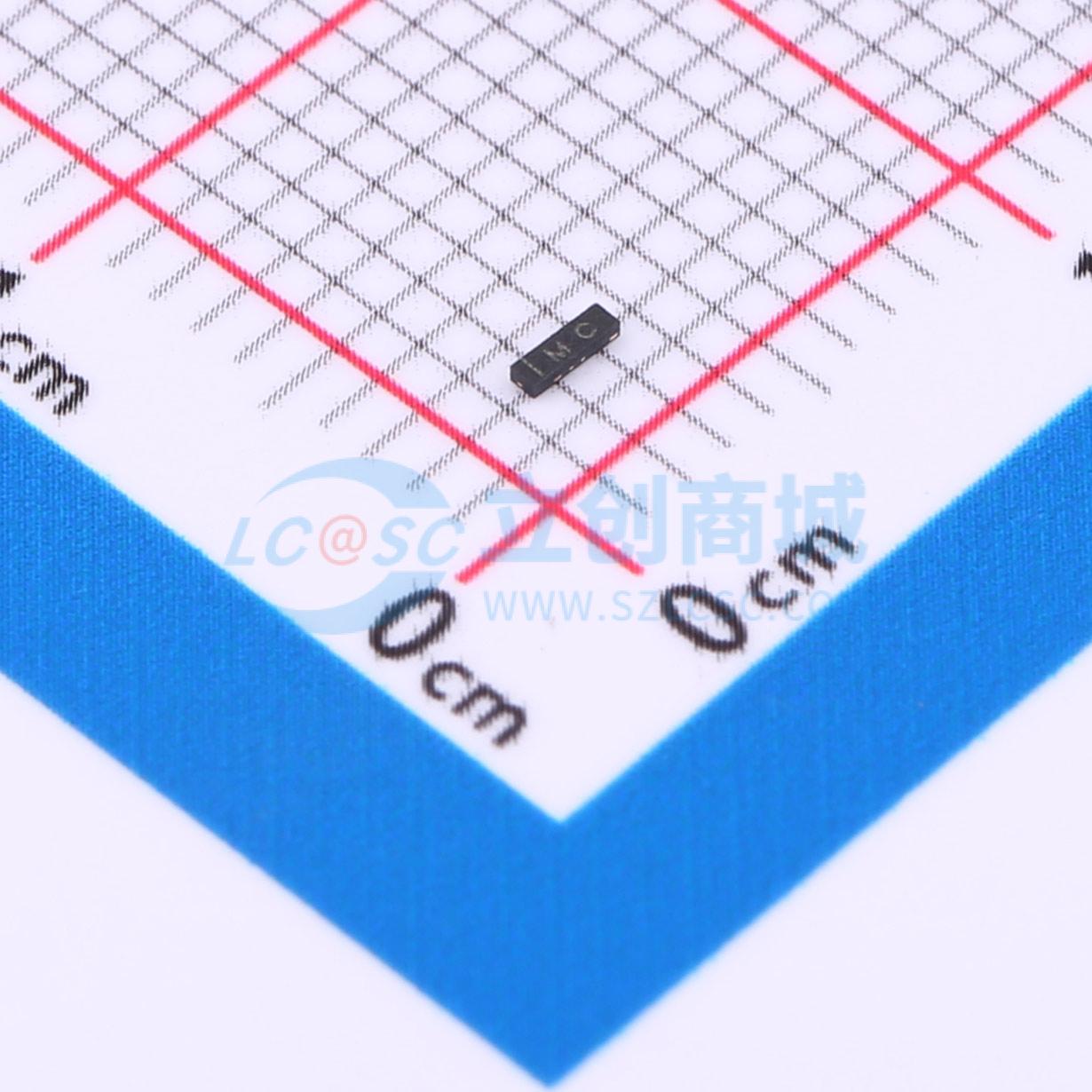

温馨提醒：图片仅供参考，商品以实物为准
SESD0802Q4UG-0020-090
TVS 7V截止 2A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SESD0802Q4UG-0020-090
- 商品编号
- C1975434
- 商品封装
- 0802
- 包装方式
- 编带
- 商品毛重
- 0.07克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | - | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | - | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | - | |
| 类型 | TVS | |
| Cj-结电容 | - |
商品概述
SESD系列超低电容二极管阵列可为高速串行接口提供保持信号完整性的单向ESD保护。封装选项丰富，包括标准1004 DFN 2.5mm×1.0mm布局，可显著节省PCB空间。0402 DFN在PCB布局方面提供了最大的灵活性。该系列的接触式ESD保护能力超过20kV（IEC 61000 - 4 - 2），同时保持极低的漏电流和动态电阻，并且采用了先进且流行的封装形式。SESD系列为信号完整性和易用性设定了更高标准。
商品特性
- 典型电容0.20pF
- ESD，符合IEC 61000 - 4 - 2标准，接触式±20kV，空气放电±20kV
- 在IPP = 2.0A（tP = 8/20μs）时，钳位电压低至9.2V
- 薄型DFN阵列封装
- 有助于实现出色的信号完整性
- 通过AEC - Q101认证
- 湿度敏感度等级（MSL - 1）
- 符合ELV标准
- 符合RoHS标准且无铅
- 具备生产件批准程序（PPAP）能力
应用领域
- USB 3.1、3.0、2.0
- HDMI 2.0、1.4a、1.3
- DisplayPort
- V - by - One
- Thunderbolt
- LVDS接口
- 消费、移动和便携式电子产品
- 具备高速接口的平板电脑和外部存储设备
- 需要小封装高ESD性能的应用
- 汽车应用
