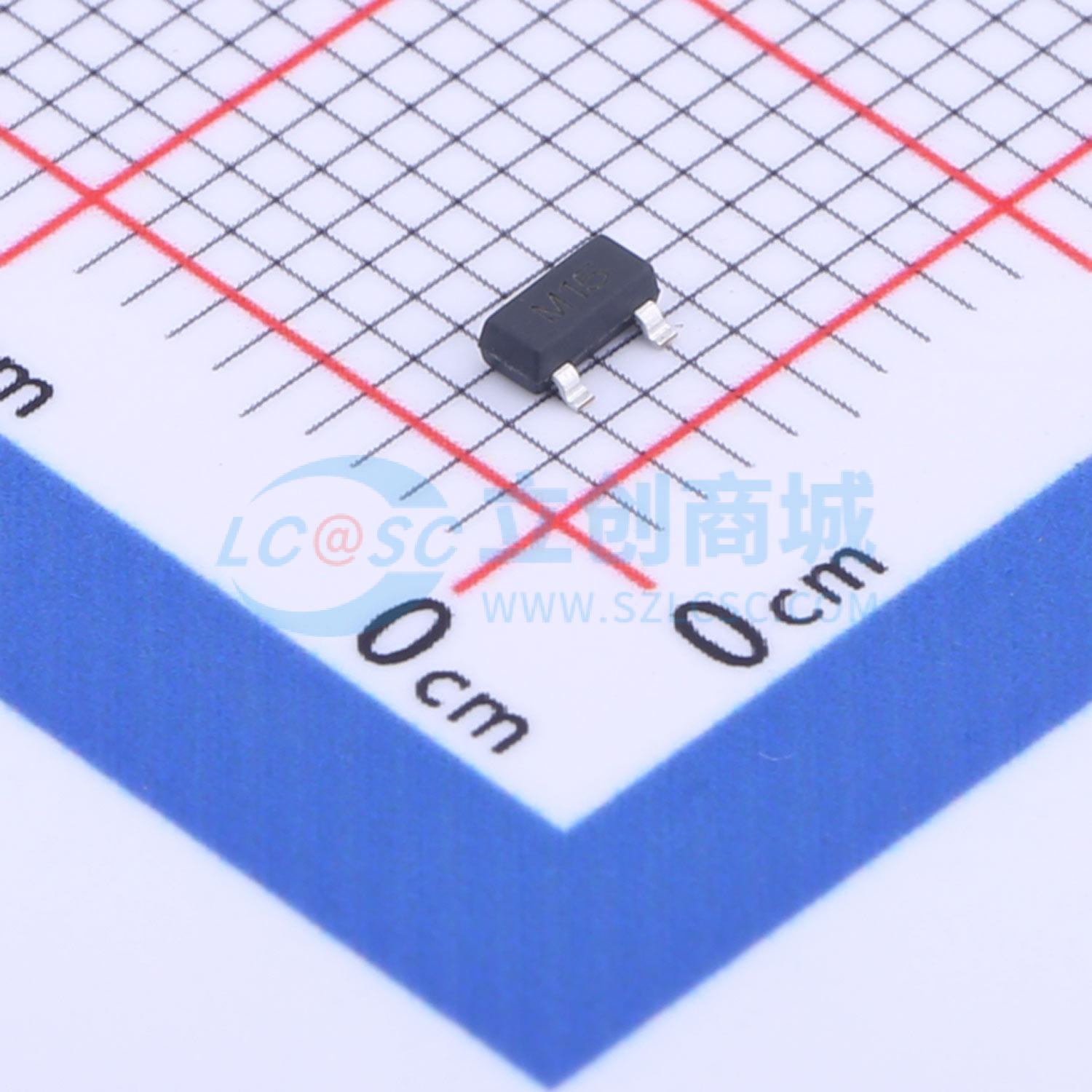

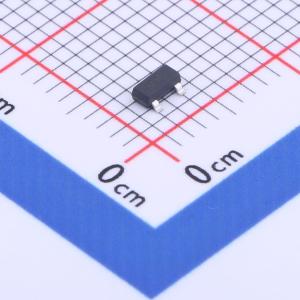

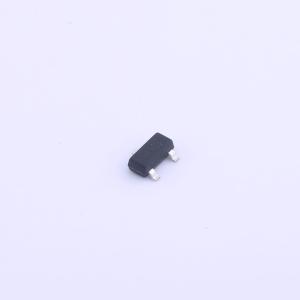

温馨提醒：图片仅供参考，商品以实物为准
SM15-02HTG
TVS 15V截止 峰值浪涌电流：12A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SM系列瞬态电压抑制（TVS）二极管阵列旨在保护敏感设备免受静电放电（ESD）、电快速瞬变（EFT）和雷电感应浪涌造成的损坏。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SM15-02HTG
- 商品编号
- C1975435
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 12A@8/20us | |
| 峰值脉冲功率(Ppp) | 400W@8/20us | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 双路 | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 100pF；75pF |
商品概述
SM系列瞬态电压抑制（TVS）二极管阵列旨在保护敏感设备免受静电放电（ESD）、电快速瞬变（EFT）和雷击浪涌的损害。 SM系列能够承受高于IEC 61000 - 4 - 2国际标准规定的最大水平的重复性ESD冲击，且性能不会下降，并能以极低的钳位电压安全地消散高达24A的8 / 20μs感应浪涌电流（IEC - 61000 - 4 - 5）。
商品特性
- ESD，符合IEC 61000 - 4 - 2标准，接触±30kV，空气±30kV
- EFT，符合IEC 61000 - 4 - 4标准，50A（5/50ns）
- 雷击，符合IEC 61000 - 4 - 5第二版标准，24A（tp = 8 / 20μs，SM05）
- 工作电压：5V、12V、15V、24V和36V
- 低钳位电压
- 低泄漏电流
- 通过AEC - Q101认证（SOT23 - 3封装）
- 湿度敏感度等级（MSL - 1）
应用领域
- 工业设备
- 测试和医疗设备
- 销售点终端
- 电机控制
- 传统端口（RS - 232、RS - 485）
- 安全和报警系统
