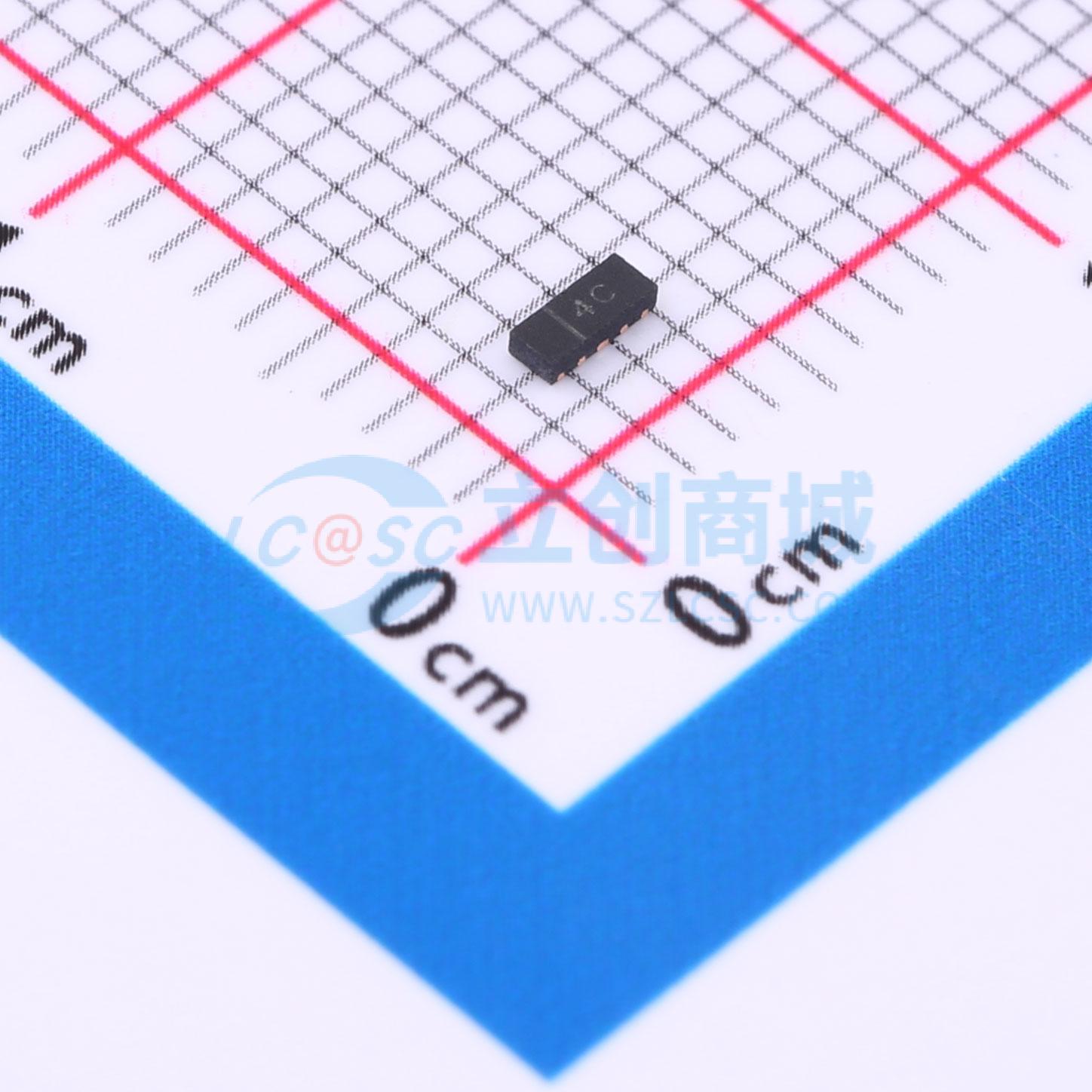

SP1004U-ULC-04UTG
单向TVS 7V截止 峰值脉冲电流：2A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 这款超低电容二极管阵列系列为高速串行接口提供了能保持信号完整性的单向静电放电（ESD）保护。SOD 883 和标准 2.4 mm×1.0 mm 封装选项可显著节省 PCB 布局空间，并降低走线布局复杂度。该元件在提供 20 kV 的空气和接触式 ESD 保护（IEC 61000 - 4 - 2）的同时，还能保持极低的漏电流和低动态电阻。由于其低关态电容，该系列与高速接口兼容，从而能保持高带宽信号的完整性。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP1004U-ULC-04UTG
- 商品编号
- C1975518
- 商品封装
- DFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 7V | |
| 钳位电压 | 9.2V | |
| 峰值脉冲电流(Ipp) | 2A@8/20us | |
| 峰值脉冲功率(Ppp) | - | |
| 击穿电压 | 9V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 25nA | |
| 通道数 | - | |
| 工作温度 | - | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.2pF |
商品概述
这款超低电容二极管阵列系列可为高速串行接口提供保持信号完整性的单向静电放电（ESD）保护。SOD 883 和标准 2.4mm×1.0 mm 封装选项可显著节省 PCB 布局空间并降低走线布局复杂度。该组件可提供 20kV 的空气和接触式 ESD 保护（IEC 61000 - 4 - 2），同时保持极低的漏电流和低动态电阻。由于其关态电容极低，该系列与高速接口兼容，从而能保持高带宽信号的完整性。
商品特性
- 典型电容 0.20 pF
- ESD，符合 IEC 61000 - 4 - 2 标准，接触式 ±20kV，空气式 ±20kV
- 在 I_PP = 2.0 A（t_p = 8 / 20 μs）时，钳位电压低至 9.2 V
- 薄型 DFN 阵列封装
- 有助于实现出色的信号完整性
- 符合 ELV 标准
- 无卤素、无铅且符合 RoHS 标准
- 0402 DFN 阵列通过 AEC - Q101 认证
应用领域
- USB 3.1、3.0、2.0
- HDMI 2.0、1.4a、1.3
- DisplayPort
- V - by - One
- Thunderbolt（Light Peak）
- LVDS 接口
- 消费、移动和便携式电子产品
- 具备高速接口的平板电脑和外部存储设备
- 需要小封装高 ESD 性能的应用
