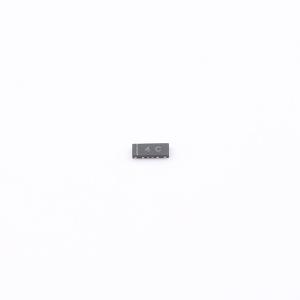

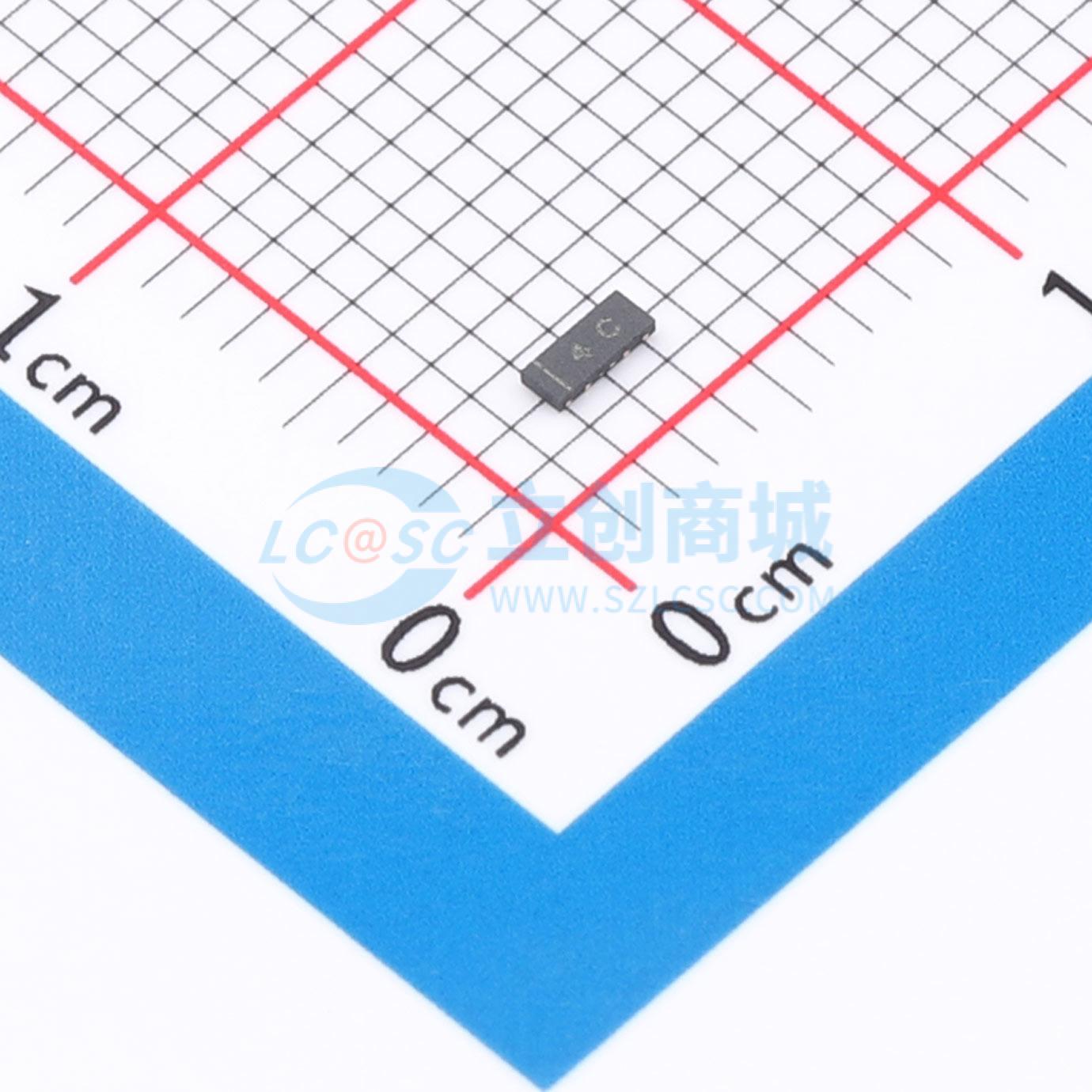

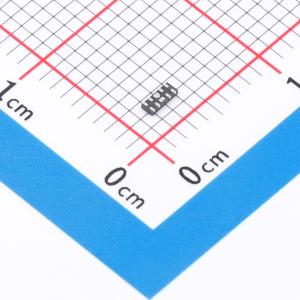

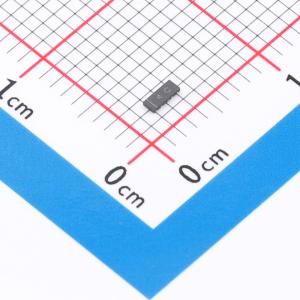

SESD1004Q4UG-0020-090
SESD1004Q4UG-0020-090
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SESD1004Q4UG-0020-090
- 商品编号
- C1975560
- 商品封装
- UDFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向电流(Ir) | 50nA |
| 属性 | 参数值 | |
|---|---|---|
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.2pF |
商品概述
SESD系列超低电容二极管阵列可为高速串行接口提供保持信号完整性的单向ESD保护。其封装选项极具吸引力，包括标准的1004 DFN 2.5mm×1.0mm封装，以及节省电路板空间的1103 DFN封装，可最大程度降低走线布局复杂度，并显著节省PCB空间。0402 DFN封装为PCB布局提供了最大的灵活性。该系列的接触式ESD保护等级超过20kV（IEC 61000 - 4 - 2），同时保持极低的漏电流和动态电阻，并且提供多种流行的封装形式。SESD系列为信号完整性和易用性设定了更高的标准。
商品特性
- 典型电容0.20pF
- ESD防护符合IEC 61000 - 4 - 2标准，接触式±20kV，空气放电±20kV
- 在IPP = 2.0A（tP = 8/20μs）时，钳位电压低至9.2V
- 采用薄型DFN阵列封装
- 有助于实现出色的信号完整性
- 通过AEC - Q101认证
- 湿度敏感度等级（MSL - 1）
- 符合ELV标准
- 符合RoHS标准且无铅
- 具备生产件批准程序（PPAP）能力
应用领域
- USB 3.1、3.0、2.0
- HDMI 2.0、1.4a、1.3
- DisplayPort
- V-by-One
- Thunderbolt
- LVDS接口
- 消费、移动和便携式电子产品
- 带有高速接口的平板电脑和外部存储设备
- 需要小封装高ESD性能的应用
- 汽车应用
