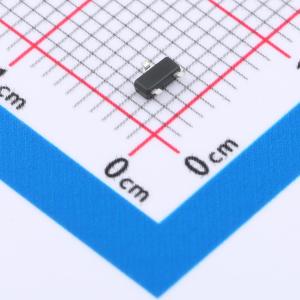

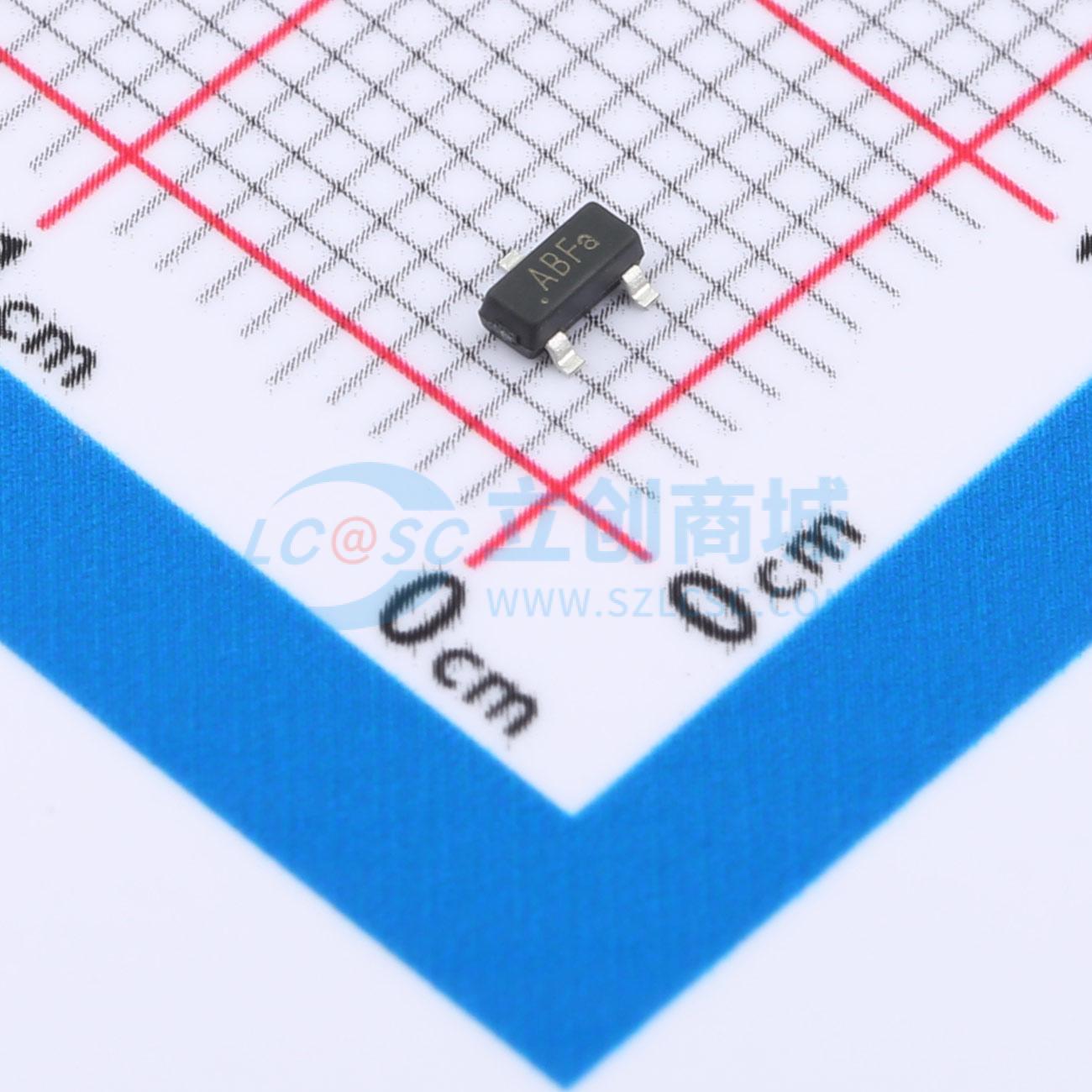

温馨提醒：图片仅供参考，商品以实物为准
AQ24CANFD-02HTG
双向ESD 24V截止 峰值浪涌电流：3A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AQ24CANFD旨在保护汽车控制器局域网（CAN）线路，使其免受静电放电（ESD）、电快速瞬变（EFT）及其他过电压瞬变的损害。AQ24CANFD能够承受高于IEC 61000 - 4 - 2国际标准规定的最高水平的重复性ESD冲击，且性能不会下降，还能在极低的钳位电压下安全承受3A浪涌（波形为IEC 61000 - 4 - 5第二版中定义的8/20μs）。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- AQ24CANFD-02HTG
- 商品编号
- C1975190
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.040367克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 24V | |
| 钳位电压 | 50V | |
| 峰值脉冲电流(Ipp) | 3A@8/20us | |
| 峰值脉冲功率(Ppp) | 200W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 26.7V | |
| 反向电流(Ir) | 20nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 11.5pF |
商品概述
AQ24CANFD旨在保护汽车控制器局域网（CAN）线路免受静电放电（ESD）、电快速瞬变（EFT）和其他过电压瞬变造成的损坏。 AQ24CANFD能够吸收高于IEC 61000 - 4 - 2国际标准规定的最大水平的重复性ESD冲击，且性能不会下降，并且能在极低的钳位电压下安全承受3A浪涌（符合IEC 61000 - 4 - 5第二版规定的8/20μs波形）。
商品特性
- ESD，IEC 61000 - 4 - 2，±21kV接触放电，±21kV空气放电
- EFT，IEC 61000 - 4 - 4，50A（5/50ns）
- 雷击，IEC 61000 - 4 - 5第二版，3A（8/20μs）
- 具备生产件批准程序（PPAP）能力
- ESD，ISO 10605，330pF 330Ω，±21kV接触放电，±21kV空气放电
- 低钳位电压
- 低泄漏电流
- 通过AEC - Q101认证
- 湿度敏感度等级（MSL - 1）
- 无卤、无铅且符合RoHS标准
应用领域
- CAN总线保护
- 汽车应用
- 电子控制单元
- 车身控制单元
- 高级驾驶辅助系统（ADAS）控制单元
- 动力总成控制单元
- 工厂自动化
- 照明控制（DALI）
