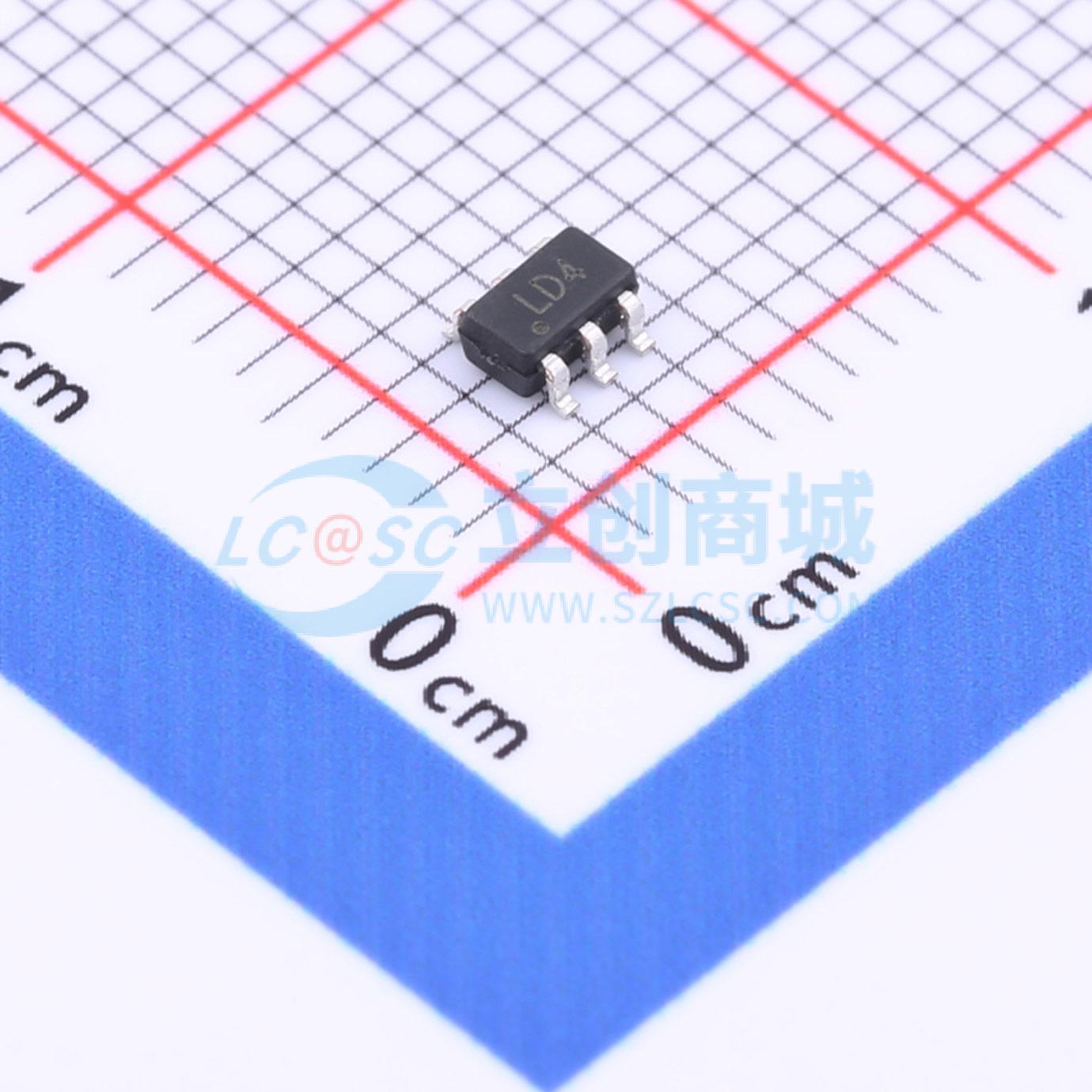

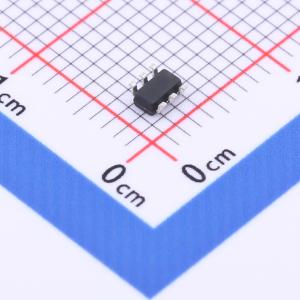

SRV05-4HTG-D
ESD 6V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SRV05-4HTG-D将低电容轨到轨二极管与一个额外的齐纳二极管集成在一起，以保护每个I/O引脚免受ESD和高浪涌事件的影响。这款坚固的器件可根据IEC 61000-4-5第2版（tP = 8/20μs）安全吸收10A浪涌电流，且性能不会下降，还能根据IEC 61000-4-2承受最小±30kV的ESD。其极低的负载电容也使其成为保护高速信号引脚的理想选择。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SRV05-4HTG-D
- 商品编号
- C1975211
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.047克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 6V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 150W@8/20us | |
| 击穿电压 | 8.5V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 1pF |
商品概述
SRV05 - 4HTG - D 集成了低电容轨到轨二极管和一个额外的齐纳二极管，用于保护每个 I/O 引脚免受静电放电（ESD）和高浪涌事件的影响。这款耐用的器件能够按照 IEC 61000 - 4 - 5 第二版标准（tP = 8/20μs）安全吸收 10A 的浪涌电流，且性能不会下降，同时按照 IEC 61000 - 4 - 2 标准可承受最低 ±30kV 的 ESD。其极低的负载电容也使其成为保护高速信号引脚的理想选择。
商品特性
- 静电放电（ESD），符合 IEC 61000 - 4 - 2 标准，接触放电 ±30kV，空气放电 ±30kV
- 电快速瞬变脉冲群（EFT），符合 IEC 61000 - 4 - 4 标准，40A（5/50ns）
- 雷击，符合 IEC 61000 - 4 - 5 第二版标准，10A（8/20μs）
- 每个 I/O 的典型电容低至 1pF
- 5V 时最大漏电流为 0.5μA
- 采用小型 SOT23 - 6（JEDEC MO - 178）封装
- 无卤、无铅，符合 RoHS 标准
- 湿度敏感度等级为 1 级（MSL - 1）
应用领域
- 液晶/等离子电视（LCD/PDPTVs）
- 显示器
- 笔记本电脑
- 10/100/1000 以太网
- 火线接口
- 机顶盒
- 平板显示器
- 便携式医疗设备
