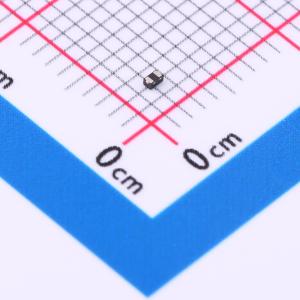

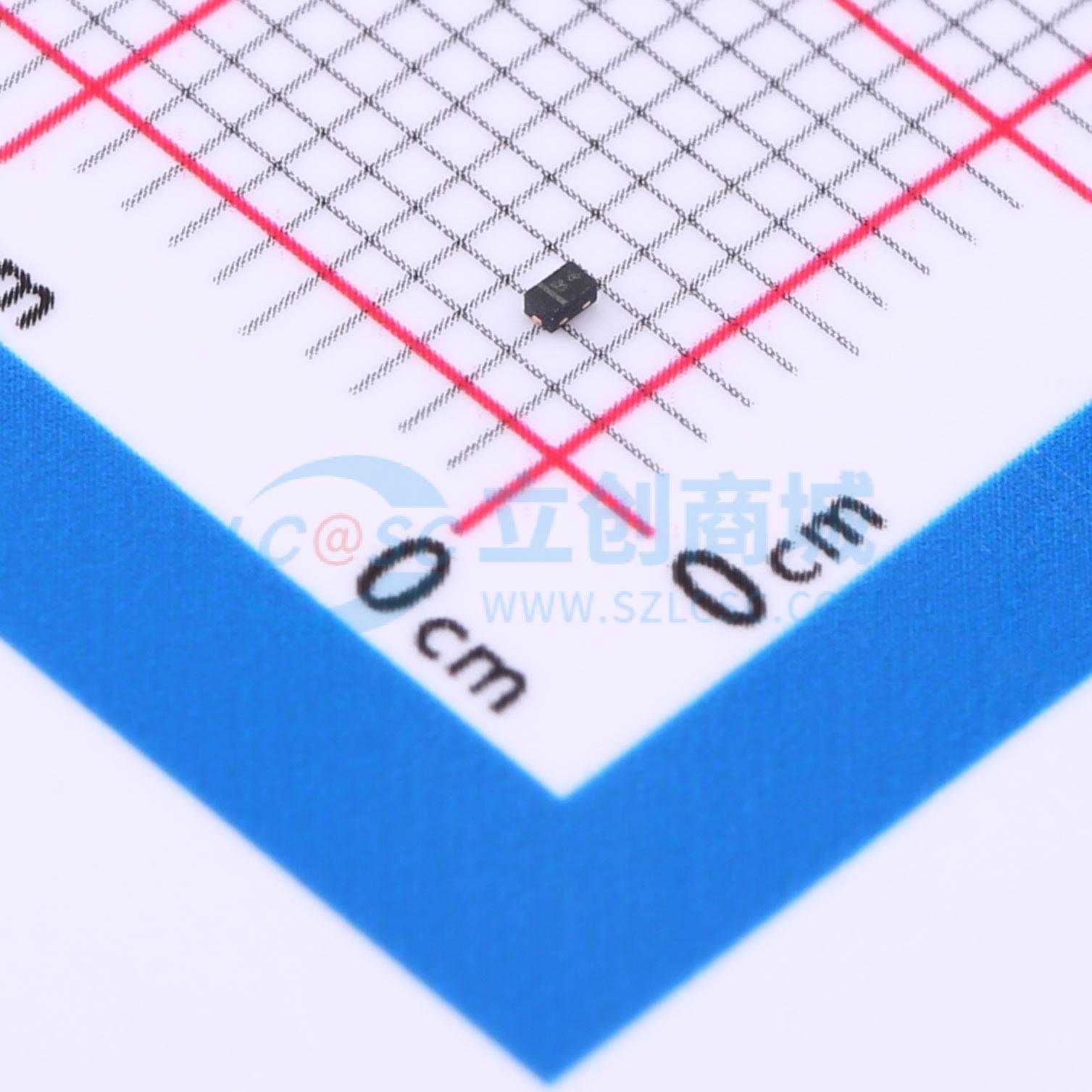

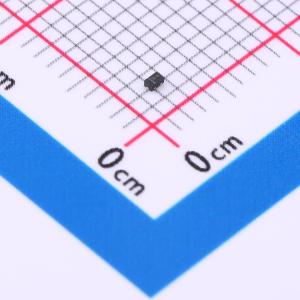

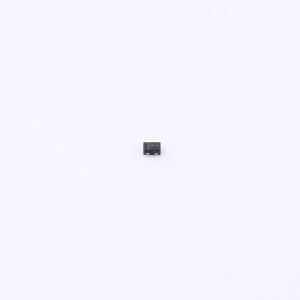

AQHV24-01ETG-C

ESD 24V截止峰值浪涌电流：3A@820us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AQHV-C系列旨在为超快速动作、高性能的过压保护器件提供一种选择。它非常适合用于电源接口、乘客充电接口、LED照明模块以及低速I/O。该系列能保护敏感设备免受静电放电（ESD）和其他过压瞬变的损害。AQHV-C系列能够安全吸收高于IEC 61000 - 4 - 2国际标准最高等级（4级，±8KV接触放电）的重复性ESD冲击，且性能不会下降。在极低的钳位电压下，它能安全传导高达8A（AQHV12 - C）的感应浪涌电流（IEC 61000 - 4 - 5第2版，tp = 8/20μs）。
品牌名称: Littelfuse(美国力特)
商品型号: AQHV24-01ETG-C
商品编号: C1975227
商品封装: SOD-882
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

AQHV-C系列旨在为超快速动作、高性能的过压保护器件提供一种选择。它非常适合用于电源接口、乘客充电接口、LED照明模块以及低速I/O。该系列能保护敏感设备免受静电放电（ESD）和其他过压瞬变的损害。 AQHV-C系列能够安全吸收高于IEC 61000 - 4 - 2国际标准最高等级（4级，±8KV接触放电）的重复性ESD冲击，且性能不会下降。在极低的钳位电压下，它能安全传导高达8A（AQHV12 - C）的感应浪涌电流（IEC 61000 - 4 - 5第2版，tp = 8/20μs）。

商品特性

ESD，IEC 61000 - 4 - 2，±30kV接触放电、±30kV空气放电
EFT，IEC 61000 - 4 - 4，40A（5/50ns）
雷击，AQHV12 - C为8A（符合IEC 61000 - 4 - 5第2版规定的8/20）
低钳位电压
具备生产件批准程序（PPAP）能力
低泄漏电流
小型SOD882封装有助于节省电路板空间
通过AEC - Q101认证
湿度敏感度等级（MSL - 1）
无卤、无铅且符合RoHS标准

应用领域

LED照明模块
RS232 / RS485
便携式仪器
CAN和LIN总线
通用I/O
汽车应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(10000个/圆盘，最小起订量 1 个)

个

起订量：1 个10000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	24V
	钳位电压	36V；50V
	峰值脉冲电流(Ipp)	3A@820us
	峰值脉冲功率(Ppp)	200W@8/20us
	击穿电压	26.7V

	属性	参数值
	反向电流(Ir)	1uA
	工作温度	-40℃~+150℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	17pF
