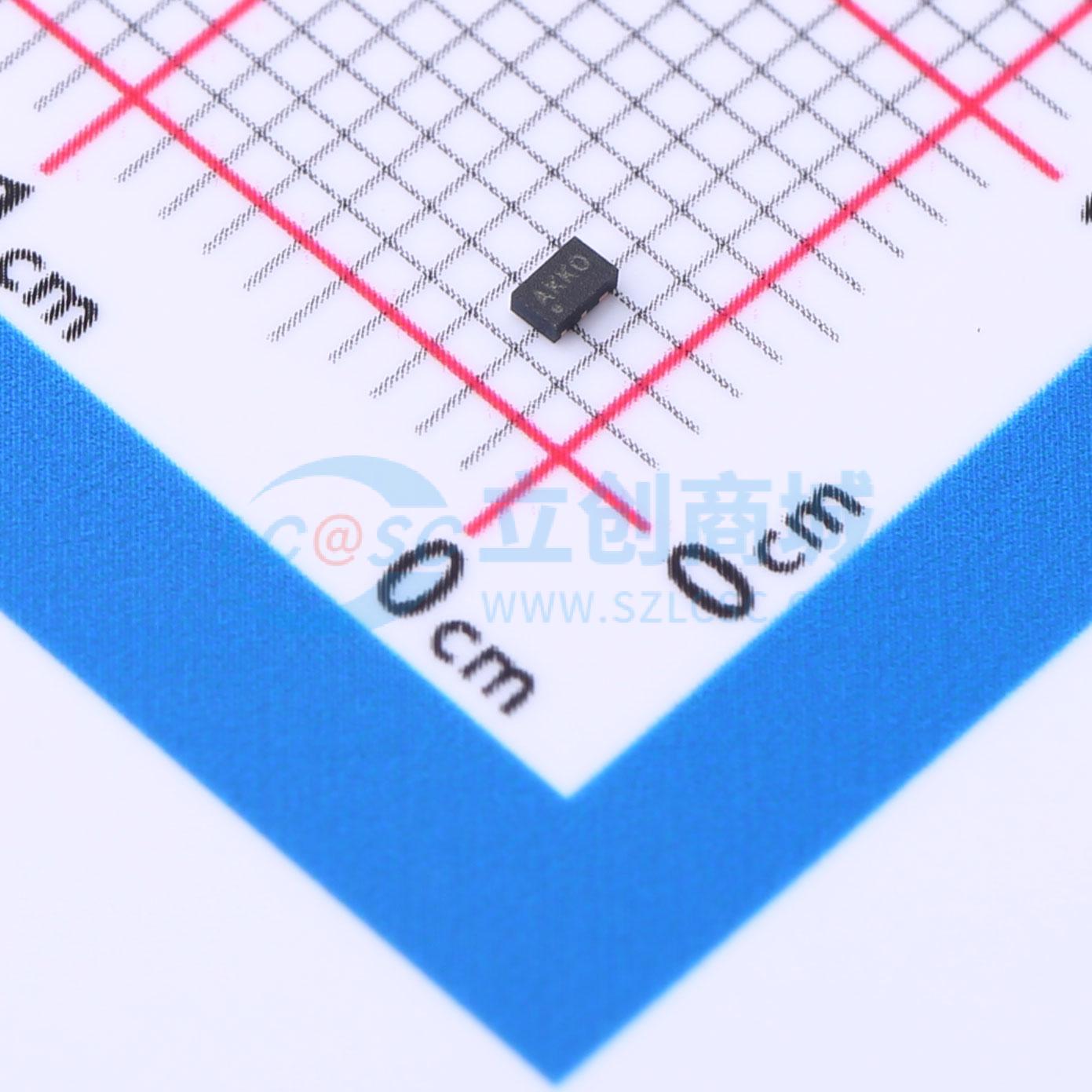

温馨提醒：图片仅供参考，商品以实物为准

SP3400-02UTG

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: Littelfuse(美国力特)
商品型号: SP3400-02UTG
商品编号: C1975202
商品封装: UDFN-6(1x1.6)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

SP3400集成了2通道低电容转向二极管和一个额外的齐纳二极管，可为可能遭受破坏性静电放电（ESD）的电子设备提供保护。SP3400能够安全吸收高于IEC 61000 - 4 - 2国际标准规定的最大接触放电等级（4级，±8kV接触放电）的重复性ESD冲击，且性能不会下降。其低关态电容特性使其非常适合保护高速信号线，如USB2.0、USB 3.0和1Gb以太网，极低的动态电阻可保护最敏感的先进芯片组免受ESD瞬变影响。

商品特性

ESD，符合IEC 61000 - 4 - 2标准，±30kV接触放电，±30kV空气放电
EFT，符合IEC 61000 - 4 - 4标准，80A（脉冲宽度tp = 5 / 50ns）
雷击保护，8A（符合IEC 61000 - 4 - 5第二版规定的8/20波形）
每个I/O的典型电容为1pF
5V时典型漏电流为0.01μA
小尺寸μDFN（JEDEC MO - 229）封装支持直插式布线，简化PCB布局
通过AEC - Q101认证
湿度敏感度等级（MSL - 1）
无卤、无铅，符合RoHS标准

应用领域

-LCD/PDP电视-外部存储设备-DVD/蓝光播放器-机顶盒-智能手机-超级本/笔记本电脑-数码相机-便携式医疗设备-汽车电子-可穿戴技术

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	16V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	-
	击穿电压	6.5V

	属性	参数值
	反向电流(Ir)	10nA
	通道数	双路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	ESD
	Cj-结电容	1pF
