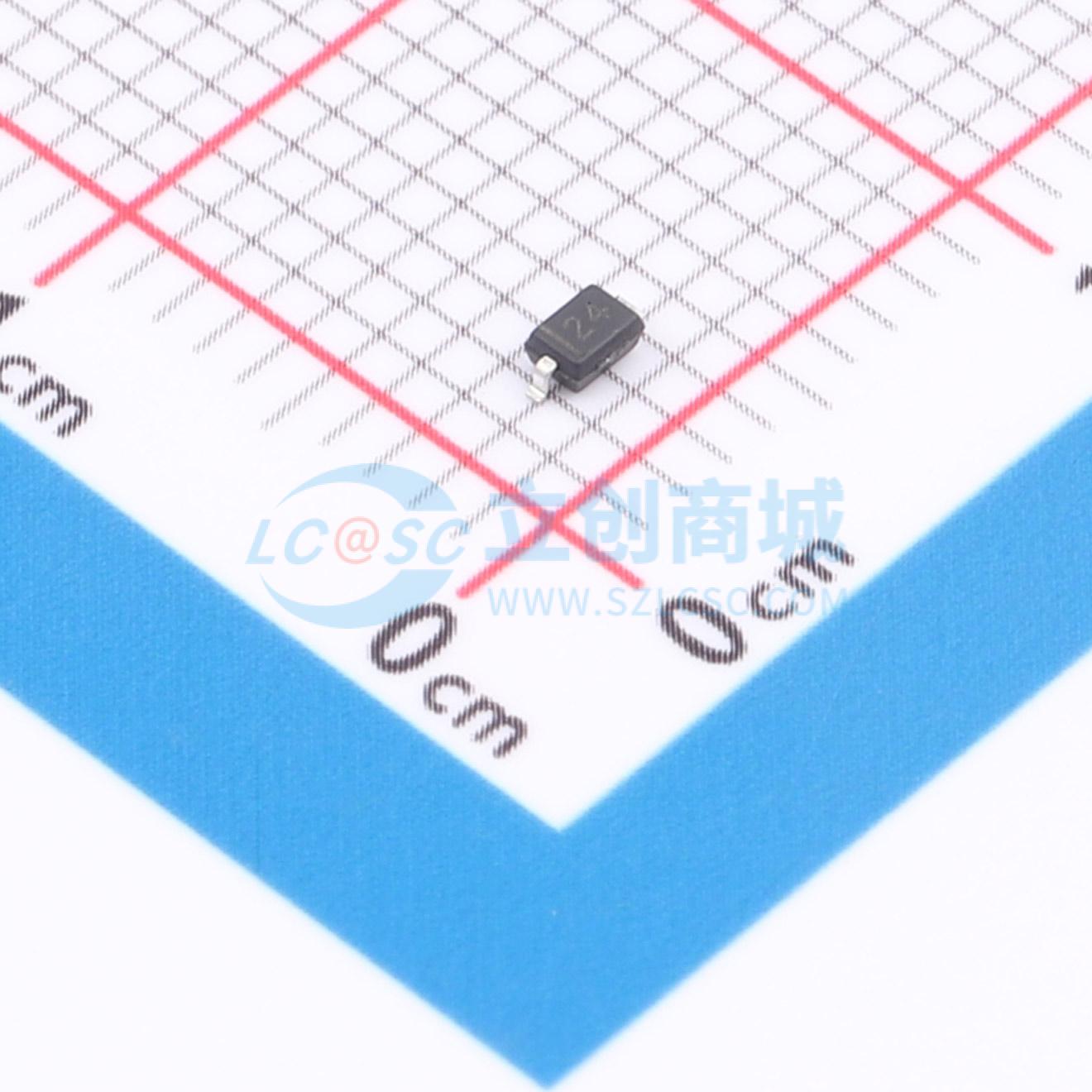

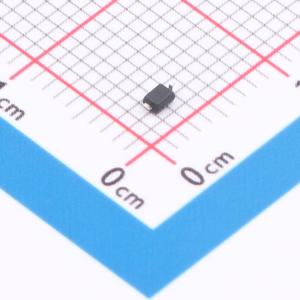

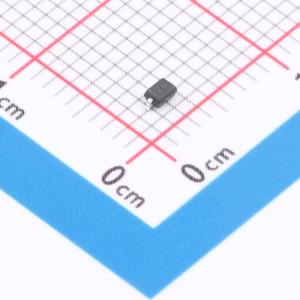

AQ4024-01FTG

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Littelfuse(美国力特)
商品型号: AQ4024-01FTG
商品编号: C1975070
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

AQ4024系列分别集成了低电容转向二极管和一个或两个雪崩击穿二极管，以实现单向或双向保护，可抵御静电放电（ESD）和雷击浪涌事件。这些组件可根据IEC 61000 - 4 - 5第二版标准安全吸收高达7A的浪涌电流（脉冲宽度tp = 8/20μs），且性能不会下降，同时满足IEC 61000 - 4 - 2国际标准中最低±30kV的ESD防护要求。低负载电容和高浪涌能力使其非常适合保护诸如xDSL等电信端口以及其他高压、高速传统接口。

商品特性

静电放电（ESD）防护，符合IEC 61000 - 4 - 2标准，接触放电±30kV，空气放电±30kV
电快速瞬变脉冲群（EFT）防护，符合IEC 61000 - 4 - 4标准，40A（脉冲宽度5/50ns）
雷击浪涌防护，符合IEC 61000 - 4 - 5第二版标准，7A（脉冲宽度tp = 8/20μs）
低电容，1.3pF（反向电压VR = 0V）
低漏电流
仅单向器件有阴极极性
提供单向和双向配置
小型SOD323封装，兼容0805焊盘尺寸
通过AEC - Q101认证
湿度敏感度等级（MSL - 1）
无卤、无铅，符合RoHS标准

应用领域

xDSL接口
RS - 232接口
RS - 485接口
电源端口
安防设备
仪器仪表
医疗设备
计算机及外设
CAN总线保护
汽车应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	24V
	钳位电压	50V
	峰值脉冲电流(Ipp)	7A@8/20us
	峰值脉冲功率(Ppp)	350W@8/20us

	属性	参数值
	击穿电压	26V
	反向电流(Ir)	500nA
	工作温度	-40℃~+150℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
