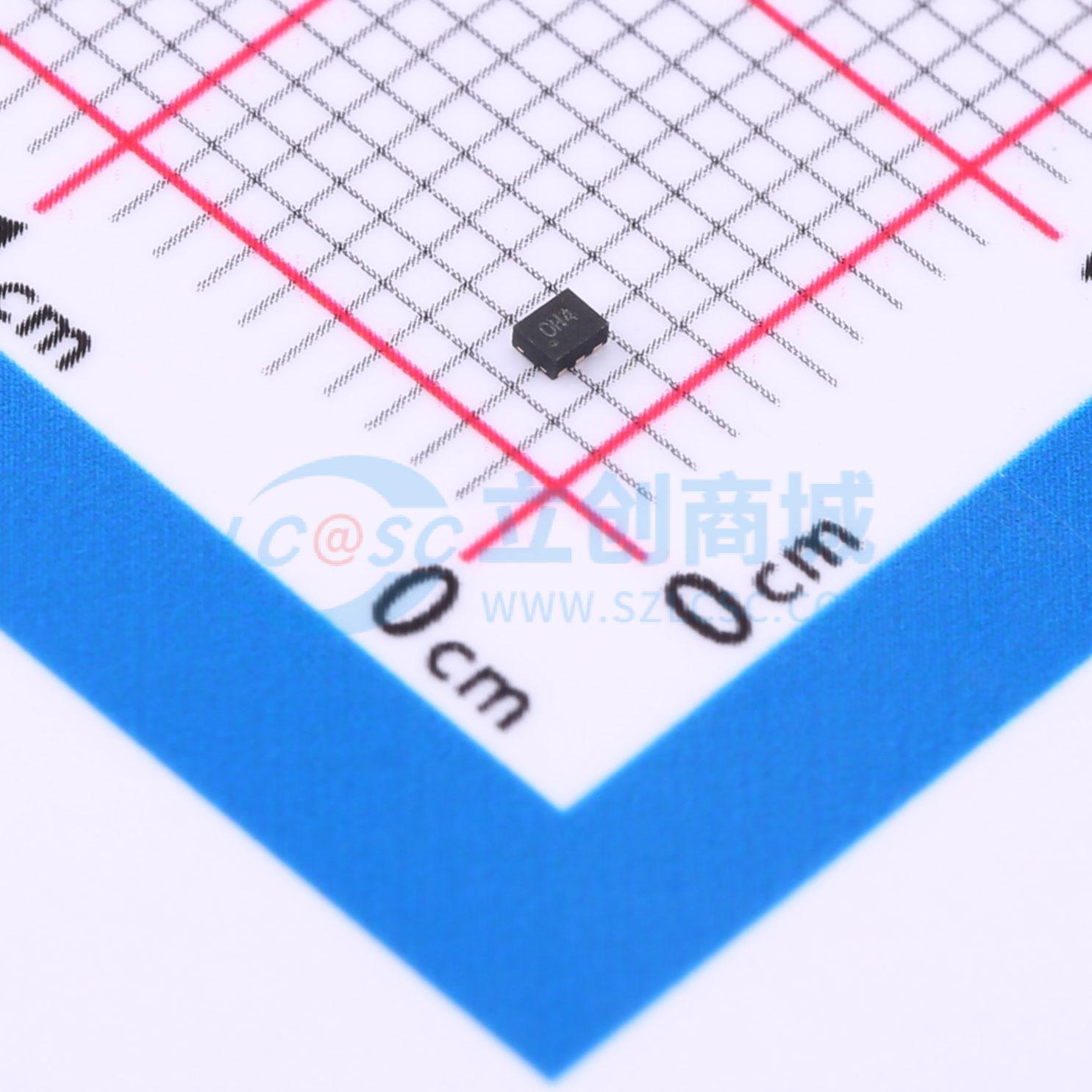

温馨提醒：图片仅供参考，商品以实物为准

SP1011-04UTG

ESD 6V截止峰值浪涌电流：2A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 采用专有硅雪崩技术制造的雪崩击穿二极管可保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够安全地吸收高于IEC 61000 - 4 - 2国际标准（4级，±8 kV接触放电）规定的最大水平的重复性ESD冲击，且性能不会下降。其极低的负载电容也使其成为高速信号引脚保护的理想选择。
品牌名称: Littelfuse(美国力特)
商品型号: SP1011-04UTG
商品编号: C1975078
商品封装: UDFN-6(1x1.3)
包装方式: 编带
商品毛重: 0.057克(g)

商品参数

商品概述

采用专有硅雪崩技术制造的雪崩击穿二极管可保护每个I/O引脚，为可能遭受破坏性静电放电（ESD）的电子设备提供高级别的保护。这些耐用的二极管能够安全地吸收高于IEC 61000 - 4 - 2国际标准（4级，±8 kV接触放电）规定的最大水平的重复性ESD冲击，且性能不会下降。其极低的负载电容也使其成为高速信号引脚保护的理想选择。

商品特性

符合RoHS标准且无铅
ESD防护，符合IEC 61000 - 4 - 2标准，±75 kV接触放电，±30 kV空气放电
防雷，符合IEC 61000 - 4 - 5第二版标准，2A（8/20 μs）
每个I/O在2.5V时典型电容低至7 pF
在5V时最大漏电流低至1 μA
微型ADFN（JEDEC MO229）封装（1.25 mm × 1.0 mm × 0.5 mm）
EFT防护，符合IEC 61000 - 4 - 4标准，40A（5/50 ns）

应用领域

LCD/PDP电视
手机
DVD播放器
笔记本电脑
台式电脑
MP3/PMP
机顶盒
数码相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	6V
	钳位电压	10.2V
	峰值脉冲电流(Ipp)	2A@8/20us
	峰值脉冲功率(Ppp)	-

	属性	参数值
	击穿电压	7V
	反向电流(Ir)	1uA
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	7pF
