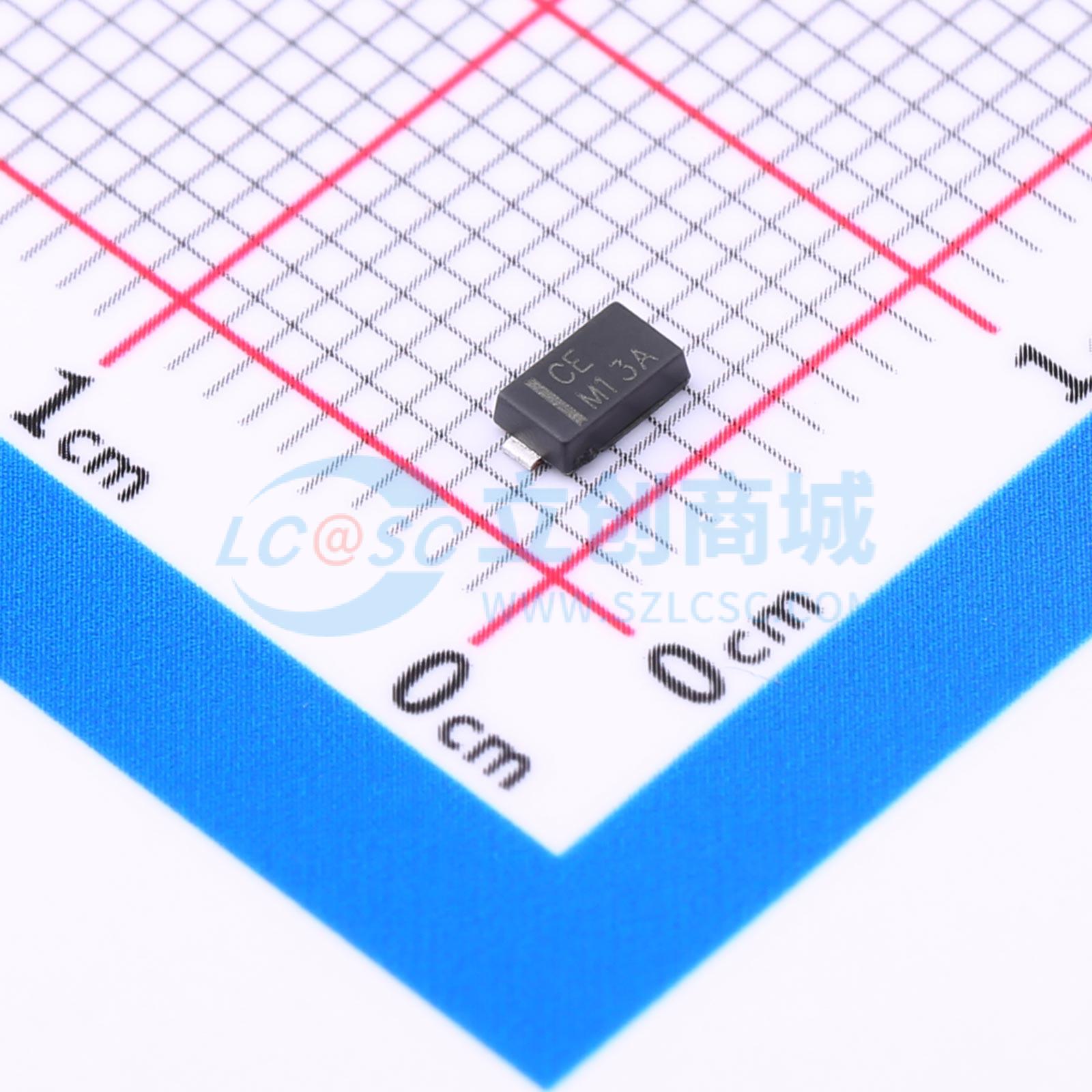

温馨提醒：图片仅供参考，商品以实物为准
SMP26A-M3/84A
单向TVS 26V截止 峰值浪涌电流：9.5A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：极低的外形。 典型高度为 1.0mm。 适合自动贴装。 提供单向型号。 采用 10/1000μs 波形时，具有 400W 峰值脉冲功率能力。 出色的钳位能力。应用：用于敏感电子设备，防止由电感负载开关和雷击在消费、计算机、工业和电信领域的 IC、MOSFET、传感器单元信号线上引起的电压瞬变。
- 品牌名称
- VISHAY(威世)
- 商品型号
- SMP26A-M3/84A
- 商品编号
- C1974728
- 商品封装
- DO-220AA(SMP)
- 包装方式
- 编带
- 商品毛重
- 0.083克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 26V | |
| 钳位电压 | 42.1V | |
| 峰值脉冲电流(Ipp) | 9.5A@10/1000us | |
| 峰值脉冲功率(Ppp) | 400W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 31.9V | |
| 反向电流(Ir) | 1uA | |
| 工作温度 | -55℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品特性
- 极低外形——典型高度1.0 mm
- 适用于自动贴装
- 有单向类型
- 采用10/1000 μs波形时，峰值脉冲功率能力达400 W
- 出色的钳位能力
- 极快的响应时间
- 低增量浪涌电阻
- 符合J-STD-020的MSL 1级，LF最大峰值260 °C
应用领域
- 用于敏感电子设备，防止感性负载开关和照明在IC、MOSFET、消费、计算机、工业和电信传感器单元的信号线上引发的电压瞬变
