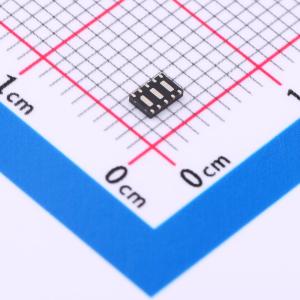

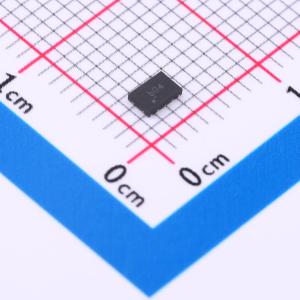

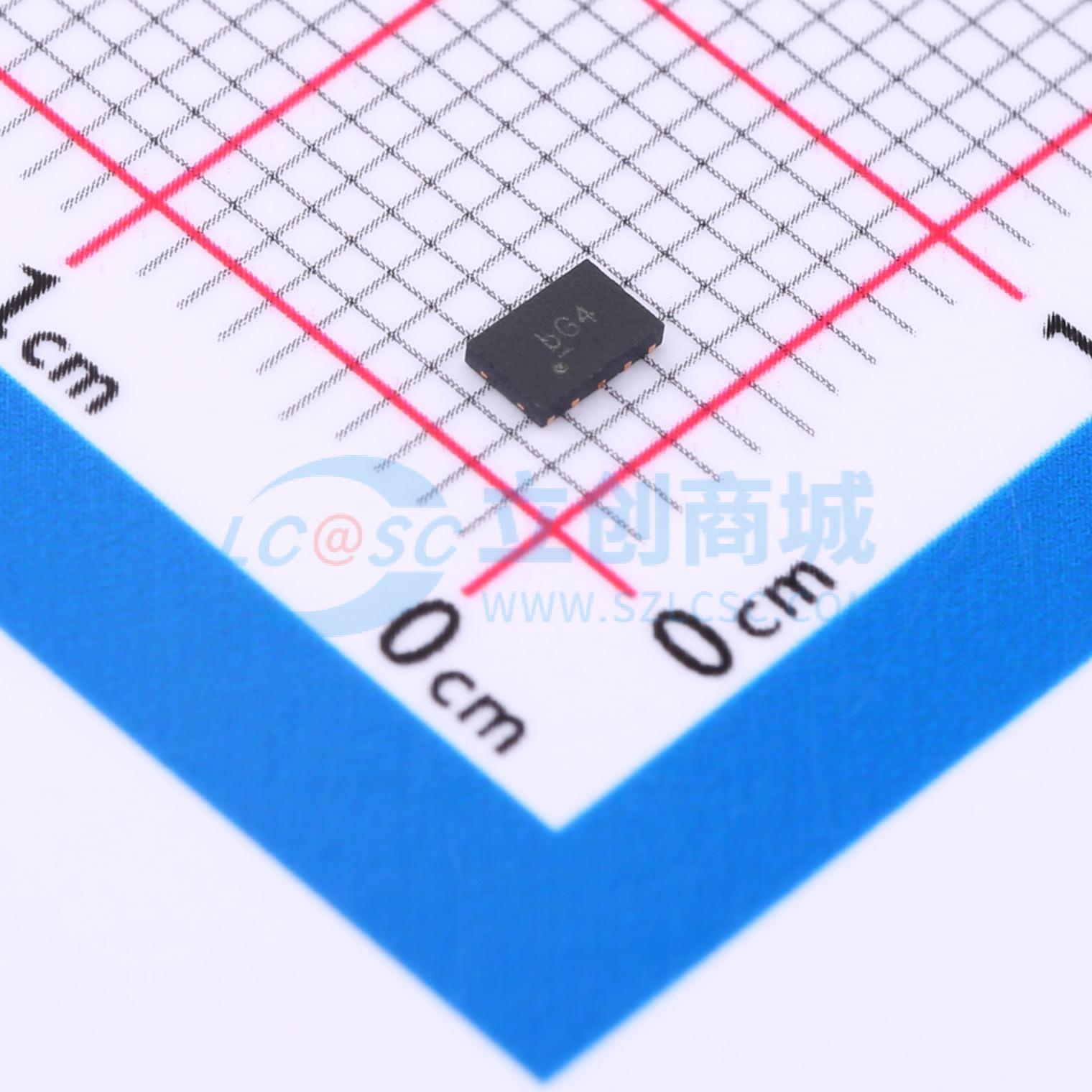

温馨提醒：图片仅供参考，商品以实物为准
SP3374NUTG
TVS 3.3V截止 峰值脉冲电流：40A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SP3374NUTG是一款低电容TVS二极管阵列，旨在为高速差分数据线提供针对ESD（静电放电）、CDE（电缆放电事件）、EFT（电快速瞬变）和雷电感应浪涌的保护。它采用μDFN封装（3.0 × 2.0mm），每个器件最多可保护4个通道或2个差分对，可承受高达40A（IEC 61000 - 4 - 5第2版）的浪涌电流和高达30kV的ESD（IEC 61000 - 4 - 2）。“直连式”设计可最大程度减少信号失真、降低电压过冲，并简化PCB设计。SP3374NUTG具有低电容和低钳位电压的特性，非常适合用于高速数据接口，如笔记本电脑、交换机等设备中的1GbE应用。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP3374NUTG
- 商品编号
- C1973296
- 商品封装
- DFN3020-10
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5.5V；10.5V；25V；18V | |
| 峰值脉冲电流(Ipp) | 40A@8/20us | |
| 峰值脉冲功率(Ppp) | 1kW@8/20us | |
| 击穿电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500nA | |
| 通道数 | 四路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 3.5pF |
商品概述
SP3374NUTG是一款低电容TVS二极管阵列，旨在为高速差分数据线提供针对ESD（静电放电）、CDE（电缆放电事件）、EFT（电快速瞬变）和雷电感应浪涌的保护。它采用μDFN封装（3.0 × 2.0mm），每个器件最多可保护4个通道或2个差分对，可承受高达40A（IEC 61000 - 4 - 5第2版）的浪涌电流和高达30kV的ESD（IEC 61000 - 4 - 2）。“直连式”设计可最大程度减少信号失真、降低电压过冲，并简化PCB设计。 SP3374NUTG具有低电容和低钳位电压的特性，非常适合用于高速数据接口，如笔记本电脑、交换机等设备中的1GbE应用。
商品特性
- ESD，IEC 61000 - 4 - 2，接触放电±30kV，空气放电±30kV
- EFT，IEC 61000 - 4 - 4，40A（5/50ns）
- 雷电，40A（8/20μs），符合IEC 61000 - 4 - 5第2版定义
- 每个I/O在0V时典型电容为3.5pF
- 在3.3V时典型漏电流为0.1μA
- μDFN - 10封装针对高速数据线布线进行了优化
- 可为两个差分数据对（4个通道）提供高达40A的保护
- 工作电压和钳位电压低
- 通过AEC - Q101认证
- 无卤、无铅且符合RoHS标准
应用领域
- 10/100/1000以太网
- LVDS接口
- 广域网/局域网设备
- 集成磁路
- 台式机、服务器
- 智能电视、笔记本电脑
