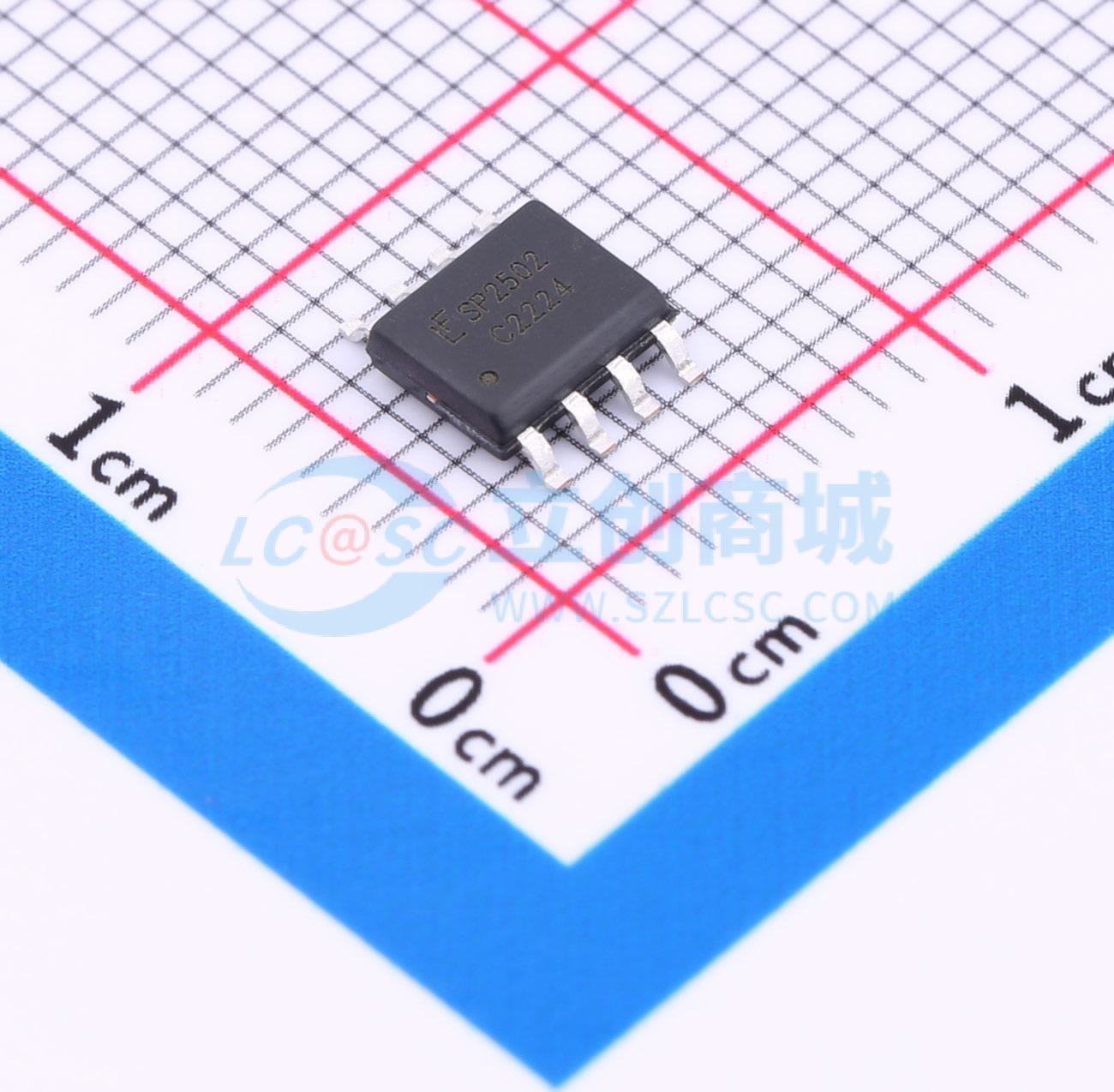

温馨提醒：图片仅供参考，商品以实物为准
SP2502LBTG
SP2502LBTG
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SP2502LBTG
- 商品编号
- C1973183
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 30V | |
| 峰值脉冲电流(Ipp) | 75A@8/20us | |
| 峰值脉冲功率(Ppp) | 2.1kW | |
| 击穿电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | TVS | |
| Cj-结电容 | 5pF；2.5pF |
商品概述
SP2502L可为10/100/1000 Base-T以太网和T3/E3接口等应用提供过压保护。该器件电容低至仅5pF，适用于PHY端以太网保护，且能够防护纵向和差分瞬变。此外，SP2502L额定电流高达100A（tp=2/10μs），也适用于线路端保护，可抵御GR - 1089（建筑物内）、ITU、YD/T等标准定义的雷击瞬变。应用原理图提供了单差分对PHY端保护方案的连接信息。
商品特性
- 防雷保护，符合IEC 61000 - 4 - 5标准，75A（8/20μs）
- 低钳位电压
- 低插入损耗，对数线性电容
- 兼具纵向和金属防护
- 纳秒级钳位速度
- SOIC - 8表面贴装封装（JEDEC MS - 012）
- 无铅且符合RoHS标准
应用领域
- T1/E1线卡
- 10/100/1000 BaseT以太网
- T3/E3和DS3接口
- STS - 1接口
