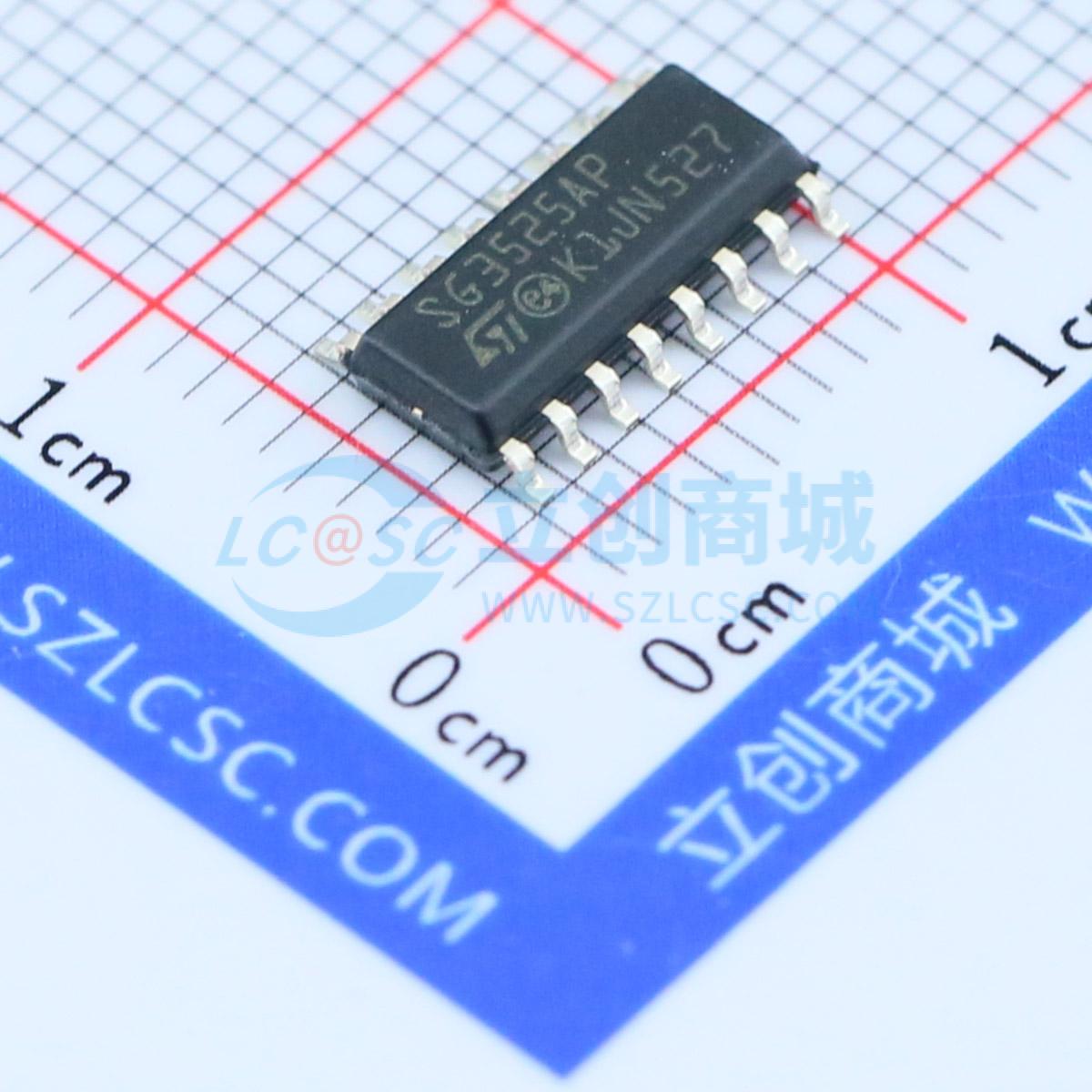

温馨提醒：图片仅供参考，商品以实物为准

SG3525AP

可调脉宽调制器

描述: SG3525A系列脉冲宽度调制器集成电路旨在用于设计各类开关电源时，提升性能并减少外部元件数量。片上+5.1V基准电压经过微调，精度达±1%，误差放大器的输入共模范围包含基准电压，无需外部电阻。振荡器的同步输入允许多个单元同步工作，或使单个单元与外部系统时钟同步。CT端和放电端之间的单个电阻可实现宽范围的死区时间调节。这些器件还具备内置软启动电路，仅需一个外部定时电容。关断端可控制软启动电路和输出级，通过脉冲关断的PWM锁存器实现瞬时关断，以及在较长关断命令下实现软启动循环。这些功能还受欠压锁定电路控制，该电路在输入电压低于正常水平时，使输出关闭，软启动电容放电。此锁定电路包含约500mV的迟滞，以实现无抖动运行。这些PWM电路的另一特性是比较器后接锁存器。一旦PWM脉冲因任何原因终止，输出将在整个周期内保持关闭。锁存器随每个时钟脉冲复位。输出级采用图腾柱设计，能够提供或吸收超过200mA的电流。SG3525A输出级采用或非逻辑，关断状态下输出为低电平。
品牌名称: ST(意法半导体)
商品型号: SG3525AP
商品编号: C19884
商品封装: SOIC-16
包装方式: 管装
商品毛重: 0.284克(g)
网友设计参考: 逆变器-SG3525

商品参数

商品概述

SG3525A系列脉冲宽度调制器集成电路旨在用于设计各类开关电源时，提升性能并减少外部元件数量。片上+5.1V基准电压经过微调，精度达±1%，误差放大器的输入共模范围包含基准电压，无需外部电阻。振荡器的同步输入允许多个单元同步工作，或使单个单元与外部系统时钟同步。CT端和放电端之间的单个电阻可实现宽范围的死区时间调节。这些器件还具备内置软启动电路，仅需一个外部定时电容。关断端可控制软启动电路和输出级，通过脉冲关断的PWM锁存器实现瞬时关断，以及在较长关断命令下实现软启动循环。这些功能还受欠压锁定电路控制，该电路在输入电压低于正常水平时，使输出关闭，软启动电容放电。此锁定电路包含约500mV的迟滞，以实现无抖动运行。这些PWM电路的另一特性是比较器后接锁存器。一旦PWM脉冲因任何原因终止，输出将在整个周期内保持关闭。锁存器随每个时钟脉冲复位。输出级采用图腾柱设计，能够提供或吸收超过200mA的电流。SG3525A输出级采用或非逻辑，关断状态下输出为低电平。

商品特性

8至35V工作电压
5.1V基准电压，精度±1%
100Hz至500kHz振荡器频率范围
独立的振荡器同步端
可调死区时间控制
内置软启动
逐脉冲关断
带迟滞的输入欠压锁定
锁存式PWM，防止多脉冲
双源极/漏极输出驱动器

数据手册PDF

放大查看下载PDF

交货周期

订货9-11个工作日

购买数量

(1个/管，最小起订量 1 个)

个

起订量：1 个1个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	工作电压	8V~35V
	输出电流	-
	开关频率	400kHz
	工作温度	-55℃~+150℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	2
	拓扑结构	-
	开关管(内置/外置)	-
