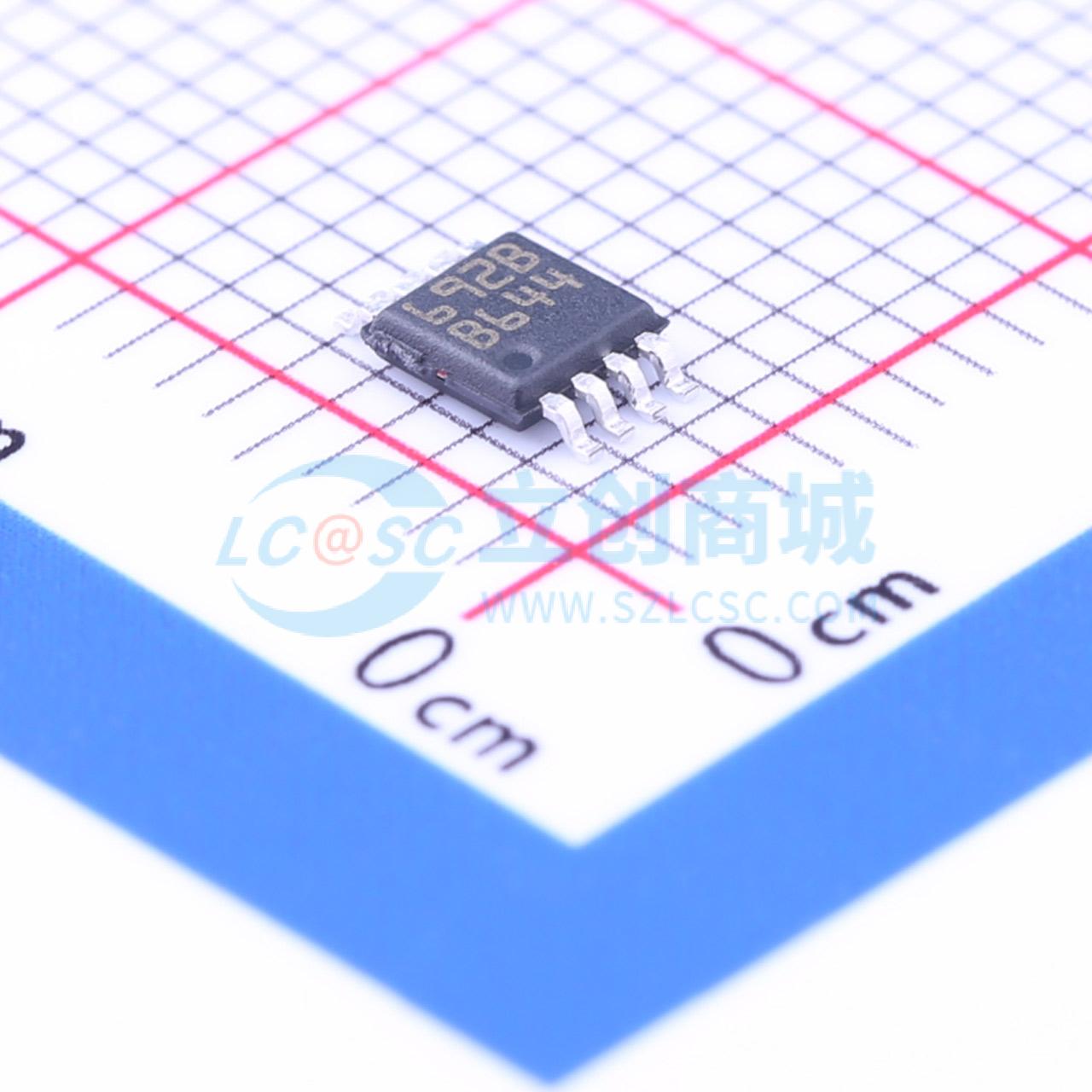

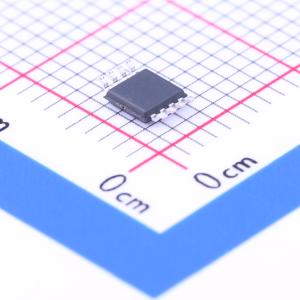

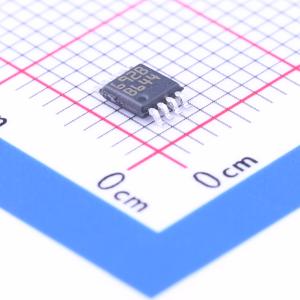

L6920DBTR

高效率单片同步升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: L6920DB是一款高效率单片同步升压转换器IC,特别设计用于电池供电应用。它具有内部同步整流、低电池电压检测、反向电池保护等功能。最小启动输入电压为0.8V,最高工作输入电压为5.5V,支持3.3V和5V固定输出电压以及可调输出电压。最大输出电流为750mA,开关频率高达1MHz。
品牌名称: ST(意法半导体)
商品型号: L6920DBTR
商品编号: C21095
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.129克(g)

商品参数

商品概述

L6920DB是一款高效单片升压开关转换器IC，专为电池供电应用而设计。采用MSOP8封装，以最小化PCB空间。仅需三个外部元件即可实现从电池电压到所选输出电压的转换。最低输出电压为1.8V，适合为最先进的ASIC和AP供电。高开关频率允许使用薄型、小尺寸的电感器和输出电容器。提供参考电压、低电池检测、关断功能以及过流保护。 L6920DB是一款高效、低压升压DC/DC转换器，特别适用于1至3节（分别为锂离子/聚合物、镍氢）电池的升压转换。通过大幅降低静态电流（仅10μA）并采用同步整流技术实现了这些性能，这也意味着应用成本降低（无需外部二极管）。基于最大导通时间 - 最小关断时间控制进行操作，电流限制设定为800mA。

商品特性

0.8V启动输入电压
最高5.5V工作输入电压
内部同步整流器
输出电压从1.8V起可调
3.3V和5V固定输出电压
低电池电压检测
反接电池保护
750mA输入电流限制
开关频率高达1MHz
提供1.23V参考电压

应用领域

1至3节碱性电池转换
镍氢、镍镉电池或1节锂离子电池转换
PDA和手持仪器
数码相机
手机
GPS分布式电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	800mV~5.5V
	输出电压	1.8V~5.5V
	输出电流	800mA
	开关频率	1MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	11uA；9uA
	开关管(内置/外置)	内置
	输出类型	可调和固定
