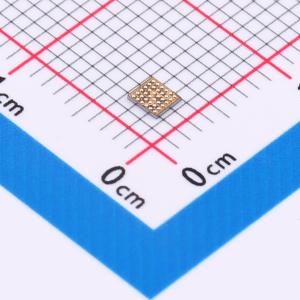

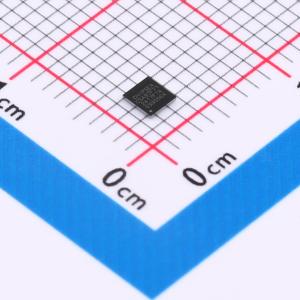

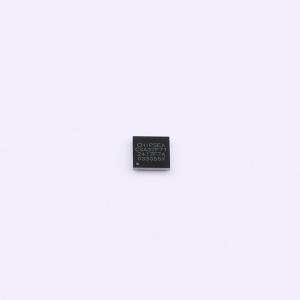

CSA37F71-WLCSP36

CSA37F71是一款集成高精度测量AFE的32位MCU，面向压感检测等应用，可应用于手机、穿戴、笔记本、工业、家电等领域。 CSA37F71包含一个模拟多路通道选择器（MUX），一个可编程增益放大器（PGA），一个16位SAR ADC，一个温度传感器（TS）。嵌入64K字节FLASH，包括60K字节程序空间（APROM），数据FLASH大小可配置(与程序FLASH共享) ，4K字节启动程序空间(LDROM)，12K字节SRAM，最高工作频率24MHz。包含1个I2C模块，1个UART模块，3个定时器模块，2个看门狗模块等。 另外，CSA37F71系列还配备ISP (In-System Programming) 和 ICP (In-Circuit Programming)功能，让用户可以升级固件而不必将芯片从板子上取下。

• 32位MCU内核，最高24MHz工作频率
• 64K Bytes Flash，12K Bytes SRAM
• 内部24MHz RC振荡器（HIRC），内部2KHz RC振荡器（LIRC）
• 3个定时器：1个24位系统定时器，1个16位通用定时器（TIM0），16位可编程预分频器，1个24位基本定时器（TIM1），8位可编程预分频器
• 2个看门狗：1个精简独立看门狗（IWDG_S），开启后软件无法关闭，1个窗看门狗（WWDG）
• 1路UART模块（UART），支持1.8V~5.5V通信
• 1路I2C从机，支持标准模式(100k bit/s)和快速模式(400k bit/s)，1.8V~5.5V通信
• GPIO：10个开漏输出口，4个推挽/伪开漏输出口，输入支持1.8V - 5.5V
• RST复位引脚，高电平有效，输入带模拟滤波，滤波时间10uS
• 模拟前端(AFE)：
  • 16位SAR ADC，内置温度传感器，支持外部模拟输入引脚自由组合做为SAR ADC差分或单端输入通道，最多支持10路外部差分输入通道，或20路外部单端输入通道，支持5路内部输入通道(辅助压力通道(AUX)、温度传感器、VDD/2通道、VS/2、GND)，提供一次最多10个任意通道转换，支持AINP端上/下拉电阻，固定5K，支持电阻式传感器通断检测功能，支持线性自校正，支持2级PGA放大，1~1024倍可编程增益，不同通道独立增益配置，支持PGA输入信号失调补偿，范围：±800mV，内部参考电压：2.0V、2.2V、2.6V、2.8V多档配置，支持4种操作模式（单次、单周期、有限周期、突发）
  • 可配置转换结束后系统从深度睡眠1模式进入深度睡眠2模式
• 电压工作范围：2.4~5.5V
• 工作温度范围：-40~85°C
• 封装：WLCSP36（2.210mm2.410mm0.350mm）

• 手机
• 穿戴
• 笔记本
• 工业
• 家电
