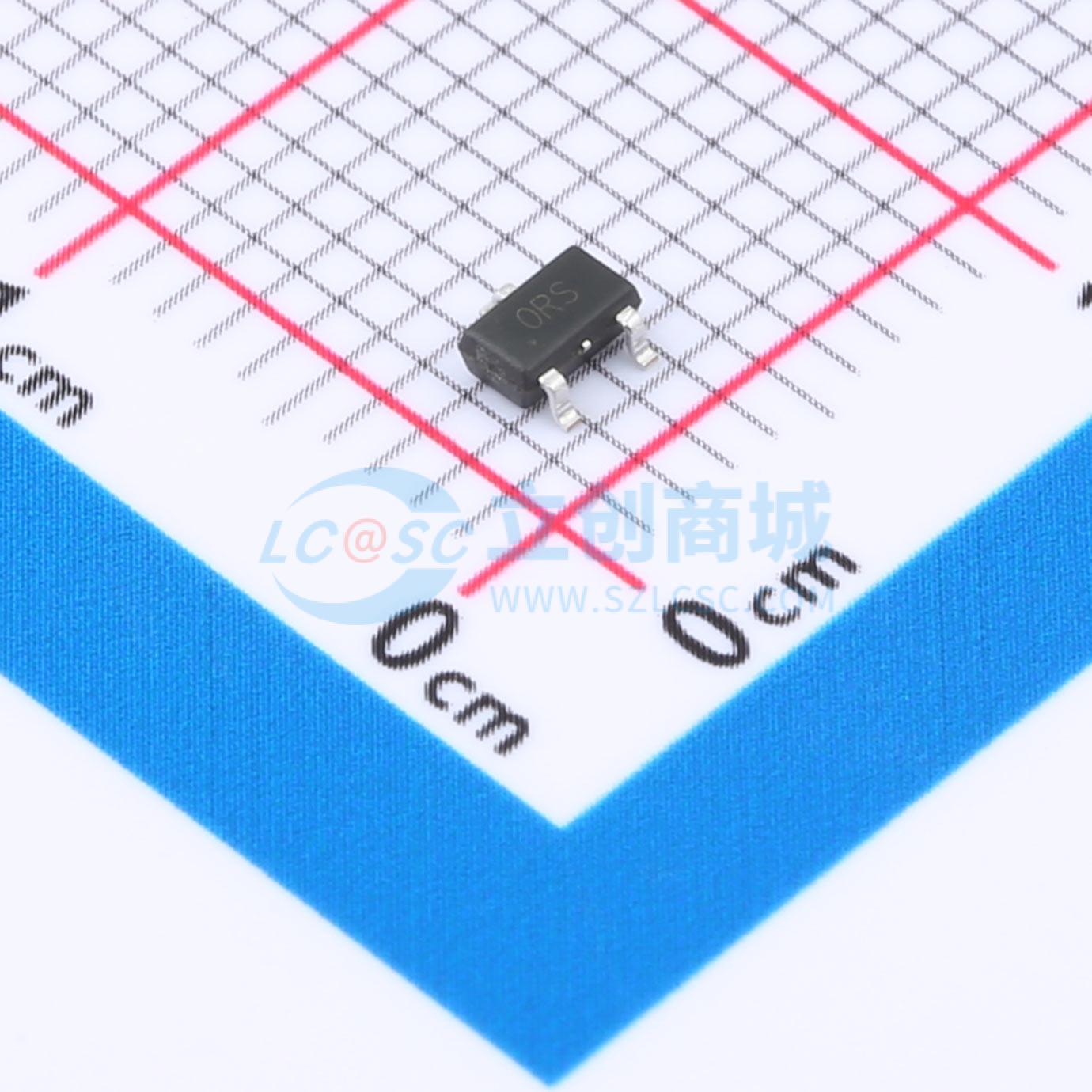

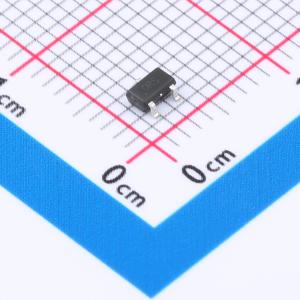

CBM810RST3

电源电压监控产品

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CBM803X/CBMM809X/CBM810X系列产品可以监控微处理器系统中的电源电压。它们在通电、断电下提供复位输出。通电时，一个内部定时器将复位保持240毫秒。
品牌名称: Corebai(芯佰微)
商品型号: CBM810RST3
商品编号: C19274477
商品封装: SOT-23-3
包装方式: 编带
商品毛重: 0.0296克(g)

商品参数

商品概述

CBM803X/CBMM809X/CBM810X系列产品可以监控微处理器系统中的电源电压。它们在通电、断电下提供复位输出。通电时，一个内部定时器将复位保持240毫秒。这将使微处理器保持复位状态，直到条件稳定。当VCC低至1 V时，复位输出仍保持可操作性。CBM803X和CBM809X提供低复位信号（RESET）输出，而CBM810X提供高信号（RESET）输出。CBM809X和CBM810X具有推挽输出，而CBM803X具有开漏输出，这需要外部上拉电阻器。有七个阈值电压可供选择，适用于监测各种电源电压。 CBM803X/CBM809X/CBM810X静态电流17μA，适用于低功耗便携式设备。CBM803X采用SC70封装；CBM809X/CBM810X采用SOT - 23和SC70封装。

商品特性

精准电源电压监控：2.32 V(CBM803Z/CBM809Z/CBM810Z)、2.63 V(CBM803R/CBM809R/CBM810R)、2.93 V(CBM803S/CBM809S/CBM810S)、3.08 V(CBM803T/CBM809T/CBM810T)、4.00 V(CBM803J/CBM809J/CBM810J)、4.38 V(CBM803M/CBM809M/CBM810M)、4.63 V(CBM803L/CBM809L/CBM810L)
静态电流17μA
VCC = 1V时确保复位有效信号
上电复位时间最小140ms
开漏RESET输出(CBM803X)
推挽RESET输出(CBM809X)
推挽RESET输出(CBM810X)

应用领域

微型处理器系统
计算器
控制器
智能仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电压监控器
	输出类型	推挽
	工作电压	1V~5.5V
	复位有效电平	高电平有效

	属性	参数值
	阈值电压	2.63V
	受监控电压数	1
	复位超时	240ms
	工作温度	-40℃~+85℃
	静态电流(Iq)	17uA
