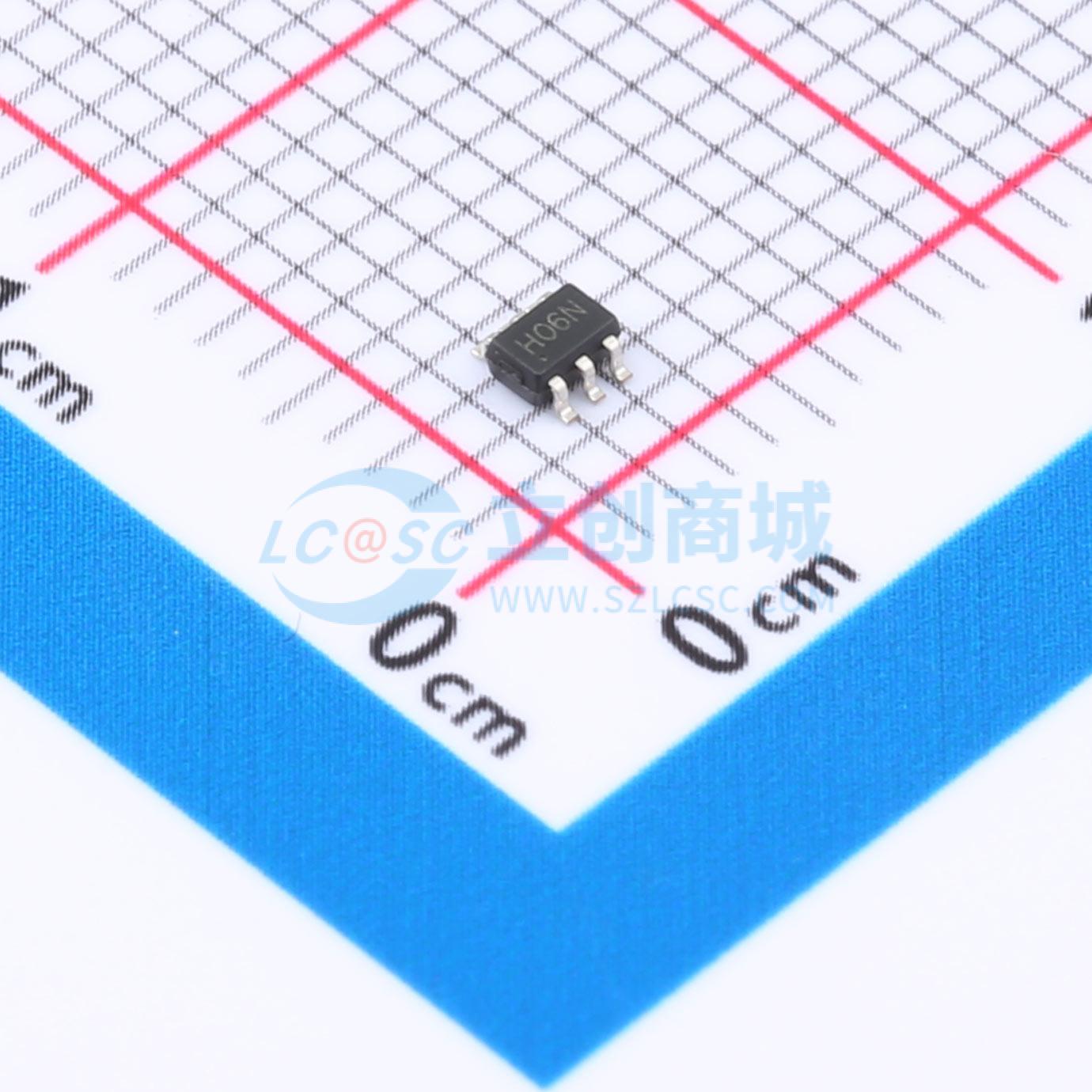

温馨提醒：图片仅供参考，商品以实物为准
CBM8051NSC6
轨至轨输出电压反馈放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CBM8051 / 1N (单路运放), CBM8052 /2N(双路运放), CBM8054 (四路运放) 是具有易用性和低功耗的轨至轨输出电压反馈放大器。他们在电流反馈放大器中典型的带宽和转换率。所有产品具有宽输入共模电压范围和输出电压摆幅，能够在低至2.5V 的单电源供电情况下易于使用。
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM8051NSC6
- 商品编号
- C19274482
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 150MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 77V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 4.9nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.8mA | |
| 输出电流 | 130mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V |
商品概述
CBM8051 / 1N (单路运放), CBM8052 /2N(双路运放), CBM8054 (四路运放) 是具有易用性和低功耗的轨至轨输出电压反馈放大器。他们在电流反馈放大器中典型的带宽和转换率。所有产品具有宽输入共模电压范围和输出电压摆幅，能够在低至2.5V 的单电源供电情况下易于使用。尽管成本较低，CBM8051 系列仍提供了出色的整体性能。它们提供高达250MHz（G = +1）的宽带宽，以及高达52MHz（[G=+2]）的0.1dB 平坦度，并具有典型低功率，每个放大器为2.8mA。
CBM8051 系列产品的低失真、快速设置使其适合高速缓存A/D 或D/A 转换器。CBM8051/2N具有掉电禁用功能，这样可以减少75μA 的供电电流。这些特点使CBM8051/2N 适合编写设备和电池供电设备应用，在这些设备中，尺寸和功耗至关重要。该系列所有产品能够在 -40°C 至 +125°C 大范围的温度环境下使用。
商品特性
- 单电源供电，供电范围：2.5V~+5.5V
- 轨到轨输出
- -3dB 带宽 (G = +1)：150MHz (典型值)
- 低输入偏置电流：1pA (典型值)
- 静态电流: 每个放大器2.8mA (典型值)
- 工作温度: -40°C~+125°C
- 小型封装结构：
- CBM8051 采用SOT23-5 和SC70-5 封装
- CBM8052 采用SOP-8 和MSOP-8 封装
- CBM8054 采用SOP-14 和TSSOP-14 封装
- CBM8051N 采用SOT23-6 和SC70-6 封装
- CBM8052N 采用MSOP-10 封装
应用领域
- 成像设备
- 光电二极管前置放大器
- DVD/CD
- 滤波器
- 专业摄像机及照相机
- 手持装置
- 基站
- 驱动器
