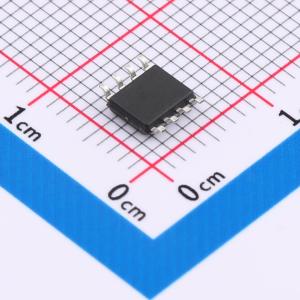

温馨提醒：图片仅供参考，商品以实物为准
CSE7759B
CSE7759B
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSE7759B为单相多功能计量芯片，其提供高频脉冲CF用于电能计量，通过UART可以直接读取电流、电压和功率的相关参数。
- 品牌名称
- CHIPSEA(芯海科技)
- 商品型号
- CSE7759B
- 商品编号
- C19274461
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.164克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 1 | |
| 精度 | 2% | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | UART |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 4mA | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 2.43V | |
| 基准电压源温漂 | 25ppm/℃ | |
| 时钟频率(fc) | 3.579MHz |
商品概述
CSE7759B 为单相多功能计量芯片，其提供高频脉冲CF 用于电能计量，通过UART 可以直接读取电流、电压和功率的相关参数（如：系数、周期）；串口波特率为4800 bps（±2%），8 位数据，1 位偶校验，1 停止位。本芯片采用SOP8 封装。
商品特性
- 电量累计误差为±2%
- 串口UART 通讯协议波特率为4800bps
- 内置电源监控电路，当电源电压低到4V 时，芯片进入复位状态
- 内置2.43V 的电压参考源
- 5V 单电源供电，工作电流小于5mA
应用领域
- 单相多功能电能表
- 计量插座
- 数显表
