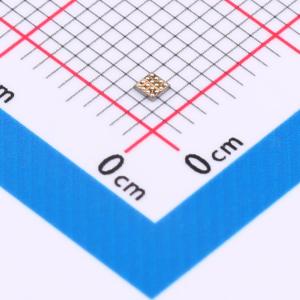

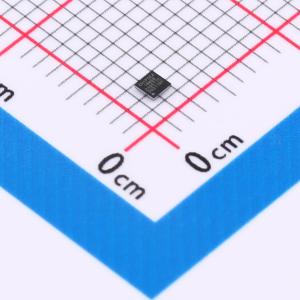

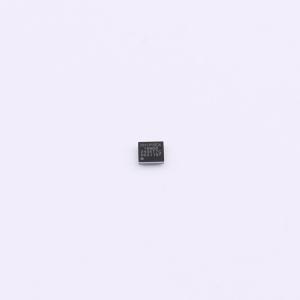

CSU18M68-WLCSP16

是一个带16bit ADC 的SOC，内置8k×16 位MTP 程序存储器和488 字节数据存储器

• 高性能的RISC CPU：
  • 8 位MCU
  • 内置8k×16Bits 的MTP 程序存储器(烧录次数1000 次)，488 字节数据存储器（SRAM），需要翻页
  • 43 条指令、8 级存储堆栈
  • 指令周期为：ICK/2, ICK/4
• 振荡器：
  • 内置8MHz 振荡器，Trim 之后精度为±1%
  • 内带3kHz WDT 振荡器，TRIM 精度为±10%
• 外设特性：
  • 工作温度范围 -40℃~85℃
  • 4 个双向I/O 口
  • 4 个内部中断：16bit - ADC、TIMER0、TIMER1、I²C；2 个外部中断：INT0：PT1.0 或PT1.4，INT1：PT1.1 或PT1.5
  • 4 个具有唤醒功能的输入口分别为PT1.0/PT1.1/PT1.4/PT1.5
  • 2 路输入全差分16bit Sigma - Delta 型ADC，1/5/10/20 倍4 档增益选择，2kHz~32kHz 多种DataRate 选择
  • 内置温度传感器
  • 1 路I²C 从机，支持标准模式（100k bit/s）和快速模式（400k bit/s），支持1.8V - 3.6V
• 低功耗特性：
  • MCU 工作电流正常模式0.7mA@2MHz，3.3V
  • 休眠模式 < 0.8μA，关WDT
  • 休眠模式 < 2μA，开WDT
• 封装：
  • 上电复位（POR）
  • 上电复位延迟定时器（39ms）
  • 内带低电压复位（LVR）
  • 定时器0/定时器1 - 可编程预分频的8 位的定时器
  • 看门狗定时器（3K WDT）
• CMOS 技术：
  • WLCSP16：1.45mm×1.465mm，e = 0.35
  • QFN16：3mm×3mm，e = 0.5
  • 电压工作范围2.75V~3.6V

• 桥式传感器调理
• 适用于需要16位ADC的应用场景
• 支持I2C通讯接口，可用于固定升级
• 可用于检测传感器是否接触良好
• 适用于工作温度范围-40°C~85°C的环境
• 适用于低功耗应用
• 适用于需要内置温度传感器的应用
• 适用于需要全差分输入和多档增益选择的应用
