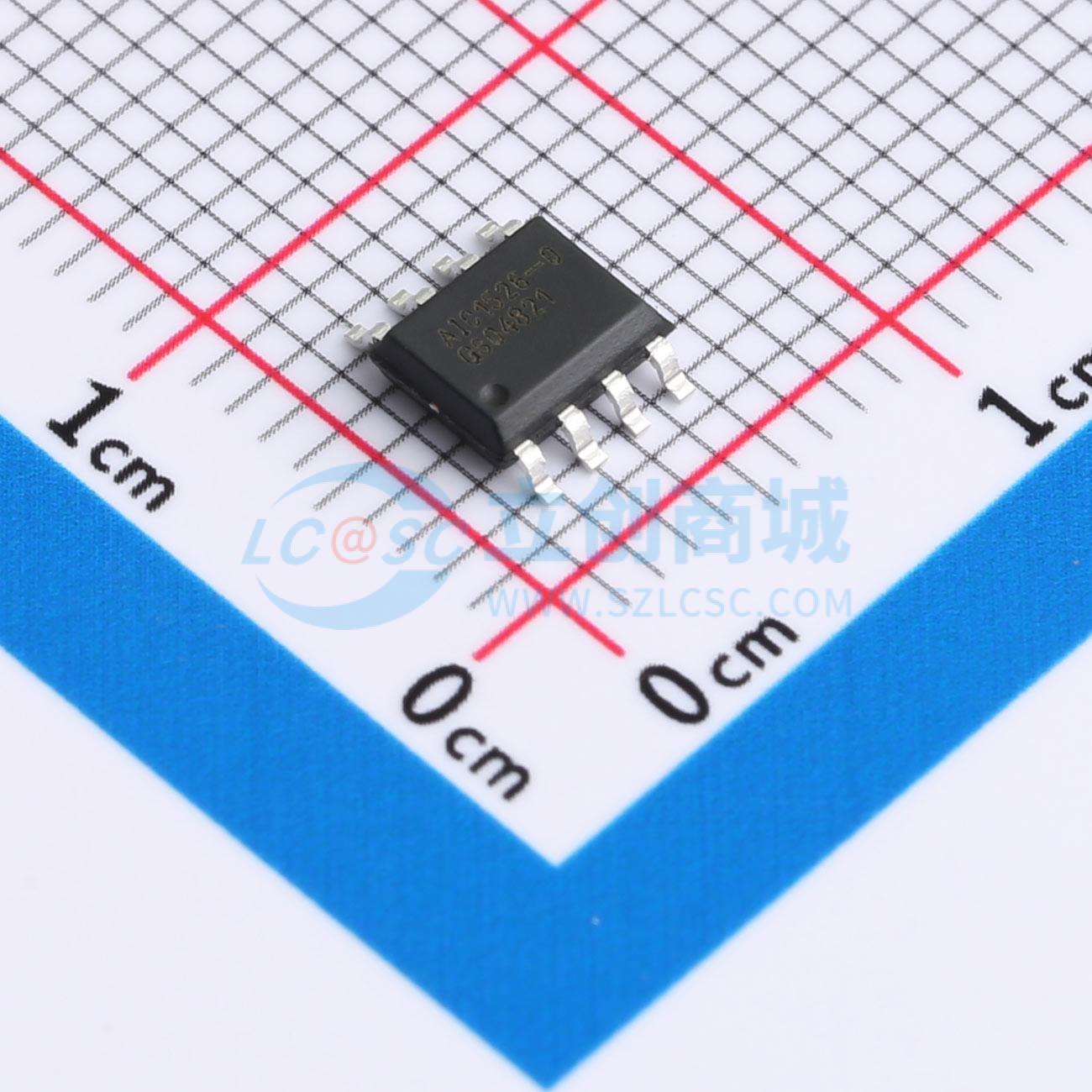

温馨提醒：图片仅供参考，商品以实物为准
AIC1526-0GSTR
双路USB高端电源开关
- 描述
- AIC1526是一款双高端功率开关，适用于自供电和总线供电的通用串行总线（USB）应用。两个高端开关均为MOSFET，其导通电阻RDS(ON)为110mΩ，满足最大传输线长度下的USB电压降要求。多功能漏极开路故障标志输出可指示每个通道的过流限制、热关断或欠压锁定情况
- 品牌名称
- AIC(沛亨半导体)
- 商品型号
- AIC1526-0GSTR
- 商品编号
- C19272788
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 低电平有效 | |
| 最大连续电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 导通电阻 | 110mΩ | |
| 工作温度 | -40℃~+85℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP)；欠压保护(UVP) |
商品概述
AIC1526 是一种适用于自供电和总线供电通用串行总线 (USB) 应用的双高端电源开关。两个高端开关都是具有 110mΩ RDS(ON) 的 MOSFET，满足最长传输线长度的 USB 电压降要求。
多功能开漏故障标志输出指示每个通道的过流限制、热关断或欠压锁定。输出电流通常限制为 1A，电源开关的热关断功能在过流条件下独立控制其通道。
保证最小输出上升时间限制热插拔时的浪涌电流，同时最大限度地减少 EMI 并防止上游端口的电压过度下降。
商品特性
- 110mΩ（5V 输入）高侧MOSFET开关。
- 每通道500mA连续负载电流。
- 典型导通状态电源电流为110μA。
- 典型关断状态电源电流为1μA。
- 限流/短路保护。
- 过流条件下热关断保护。
- 欠压锁定确保启动时开关关闭。
- 输出可以被强制高于输入（关断状态）。
- 开漏故障标志。
- 缓慢开启和快速关断。
- 使能高电平有效或低电平有效。
应用领域
- USB 电源管理
- 热插拔电源供应
- 电池充电电路
