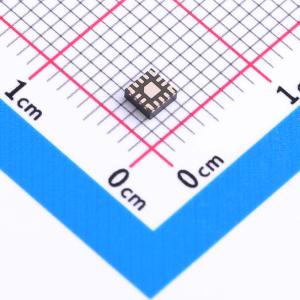

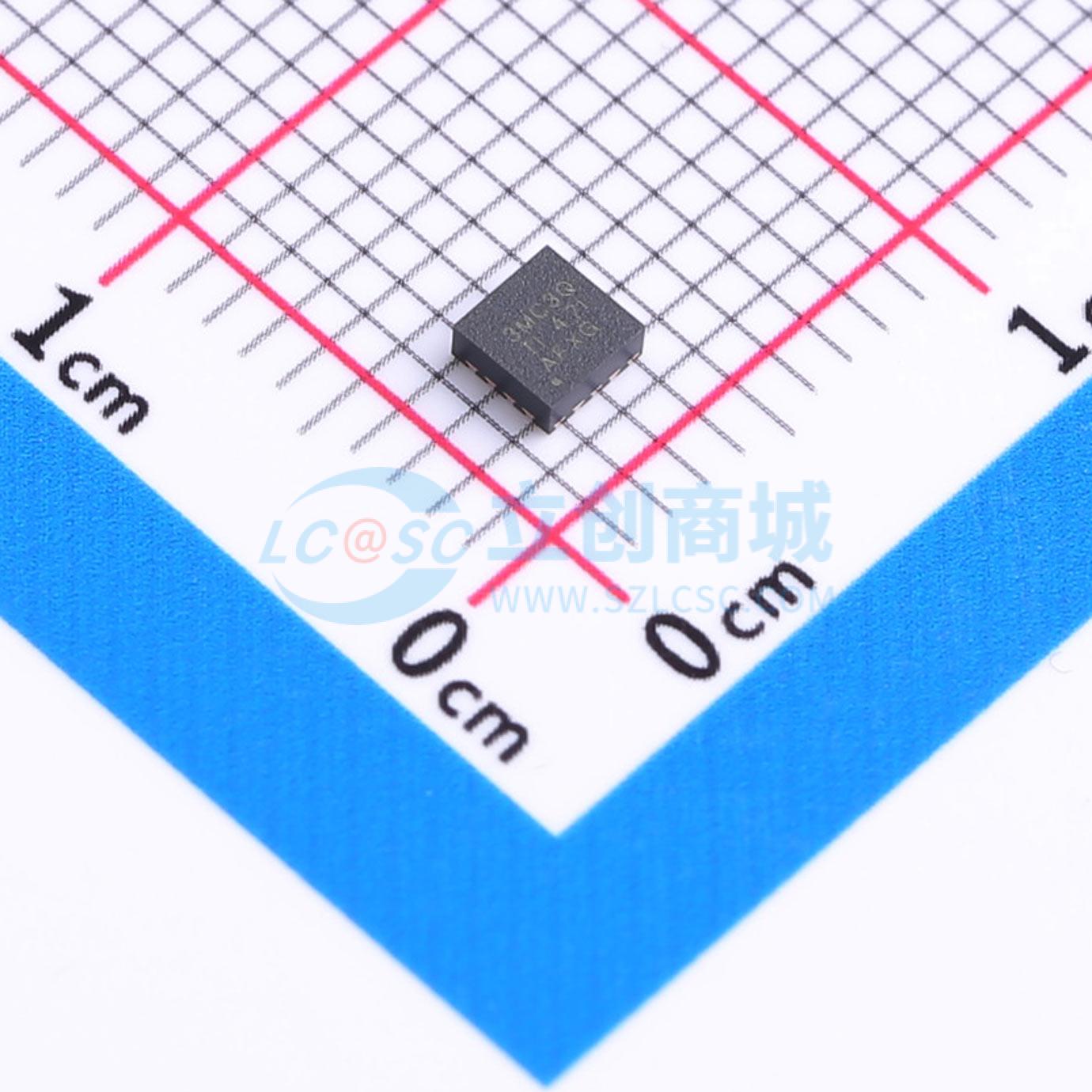

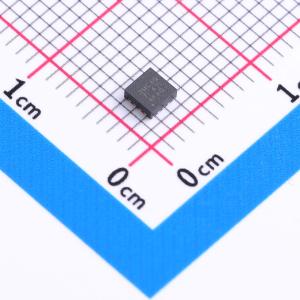

温馨提醒：图片仅供参考，商品以实物为准
LMQ66430MC3RXBRQ1
降压型 3A 3.6V~36V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMQ66430-Q1 是一款超小型 36V 输入,3A 输出的同步降压转换器,具有集成的旁路电容和启动电容,适用于汽车应用。该转换器支持 2.7V 至 36V 的输入电压范围,并具有 42V 的瞬态电压保护能力。它还具有低 EMI 设计和多种保护功能,如过温保护和短路保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMQ66430MC3RXBRQ1
- 商品编号
- C19271903
- 商品封装
- VQFN-FCRLF-14(2.5x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.6V~36V | |
| 输出电压 | - | |
| 输出电流 | 3A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
LMQ664x0-Q1是业界最小的36V、3A（也有2A和1A版本）同步降压DC/DC转换器，采用增强型HotRod QFN封装，集成了旁路和自举电容。这款易于使用的转换器支持2.7V至36V的宽输入电压范围（启动后或运行后），可承受高达42V的瞬态电压。
LMQ664x0-Q1专为满足汽车常开应用的低待机功耗要求而设计。自动模式可在轻载运行时实现频率折返，在13.5V输入电压下，空载典型电流消耗为1.5μA，且轻载效率高。PWM和PFM模式之间的无缝切换以及极低的MOSFET导通电阻确保了在整个负载范围内都具有出色的效率。控制架构（峰值电流模式）和功能集针对超小设计尺寸和最小输出电容进行了优化。该器件通过使用双随机扩频（DRSS）、低EMI增强型HotRod QFN封装和优化的引脚布局，减小了输入滤波器的尺寸。MODE/SYNC引脚可用于设置或同步频率，以避免噪声敏感频段。关键高压引脚之间设有NC引脚，减少了潜在故障（引脚FMEA表现出色）。ZEN 2开关特性使该器件能够支持超低EMI应用。LMQ664x0-Q1丰富的功能集旨在简化各种汽车终端设备的应用。
商品特性
- 具备功能安全能力，提供有助于功能安全系统设计的文档。
- 通过AEC-Q100汽车应用认证：
- 温度等级1：环境温度TA为 -40°C至 +125°C。
- ZEN 2开关：
- 有助于符合CISPR 25 5类标准。
- 集成旁路和自举电容可降低EMI。
- 双随机扩频可降低峰值辐射。
- 增强型HotRod QFN封装可最大程度减少开关节点振铃。
- 在1mA时效率高于85%。
- 专为汽车应用设计：
- 结温范围： -40°C至 +150°C。
- 关键引脚之间设有NC引脚，以提高可靠性。
- 引脚FMEA表现出色。
- 支持42V汽车负载突降瞬态。
- 支持3V输入，适用于汽车冷启动。
- 设计尺寸小巧，元件成本低：
- 集成输入旁路电容和自举电容，降低EMI。
- 采用2.6mm × 2.6mm带可焊侧翼的增强型HotRod QFN封装。
- 内部控制环路补偿。
应用领域
- 高级驾驶辅助系统：雷达电子控制单元
- 信息娱乐和仪表盘：主机、eCall
- 车身电子和照明
