商品参数
| 属性 | 参数值 |
|---|---|
| 商品目录 | 屏蔽夹 |
| 属性 | 参数值 |
|---|---|
| 尺寸 | 7.8mm*3mm |
商品详情
产品特点 FEATURES
1
该屏蔽夹为ICT品牌ICSRC7830SFR型号，专用于电子设备中的电磁屏蔽应用，具有高可靠性和优良的导电性能。
2
材质采用ST301不锈钢（即301不锈钢），具备良好的耐腐蚀性、高强度和优异的机械稳定性，适用于严苛的工作环境。
3
表面经过Sn(100%)双面镀锡处理，厚度约为0.5μm（Sn）和1.27μm（Ni），有效提升抗氧化能力与焊接性能，确保长期稳定连接。
4
尺寸规格为7.8mm×3mm，结构紧凑，适合在小型化PCB板上安装使用，符合现代电子产品微型化趋势。
5
安装方式为插入式设计，可直接插入到屏蔽罩或金属外壳中，操作简便，无需额外工具即可完成装配。
6
支持最大300mΩ接触电阻，保证了良好的电气连续性，有助于减少信号干扰和电磁泄漏。
7
设计包含推荐的PCB布局和钢网开孔图，便于自动化贴片生产，提高组装效率与一致性。
8
厚度为0.2t（约0.2mm），轻薄结构降低对空间的占用，同时保持足够的夹持力。
9
可兼容屏蔽壳体厚度范围0.3~0.5T+0.02mm，适应多种标准屏蔽罩尺寸需求。
10
接触端部设计有特定角度以维持90°±3°的夹持状态，防止变形并增强夹持力，保障屏蔽效果持久稳定。
使用场景 APPLICATIONS
1
广泛应用于消费类电子产品如智能手机、平板电脑、笔记本电脑等内部电路板的电磁屏蔽系统中。
2
适用于通信设备、医疗电子、工业控制模块等对EMI/RFI防护要求较高的场合。
3
作为屏蔽罩与PCB之间的连接件，实现屏蔽罩与基板之间的良好接地和电气连续性。
4
在需要频繁插拔或振动环境下仍能保持稳定接触，适合车载电子、电子等动态工作场景。
5
配合SMT贴装工艺，适用于大规模自动化生产线，提升整机可靠性与抗干扰能力。
6
特别适用于高密度布线区域，提供局部屏蔽解决方案，避免信号串扰。
注意事项 PRECAUTIONS
1
请确认PCB焊盘布局与推荐的PCB布局图一致，以确保正确安装和焊接质量。
2
使用前检查屏蔽夹是否有变形或氧化现象，避免影响接触电阻和夹持力。
3
焊接时建议采用无铅焊料，并控制温度在260°C以内，避免高温导致材料软化或镀层脱落。
4
不得强行弯曲或过度挤压屏蔽夹，以免造成永久形变或断裂。
5
若需清洗，请使用温和溶剂，避免使用强酸碱液体，防止腐蚀镀层。
6
存放于干燥通风环境中，避免潮湿导致生锈或氧化。
7
安装过程中应保持90°±3°的夹持角度，确保最佳夹持力和屏蔽效能。
8
本产品不适用于高压或大电流传输线路，仅用于屏蔽接地用途。
9
如需与其他屏蔽组件配合使用，请确保材质兼容性和电气连续性。

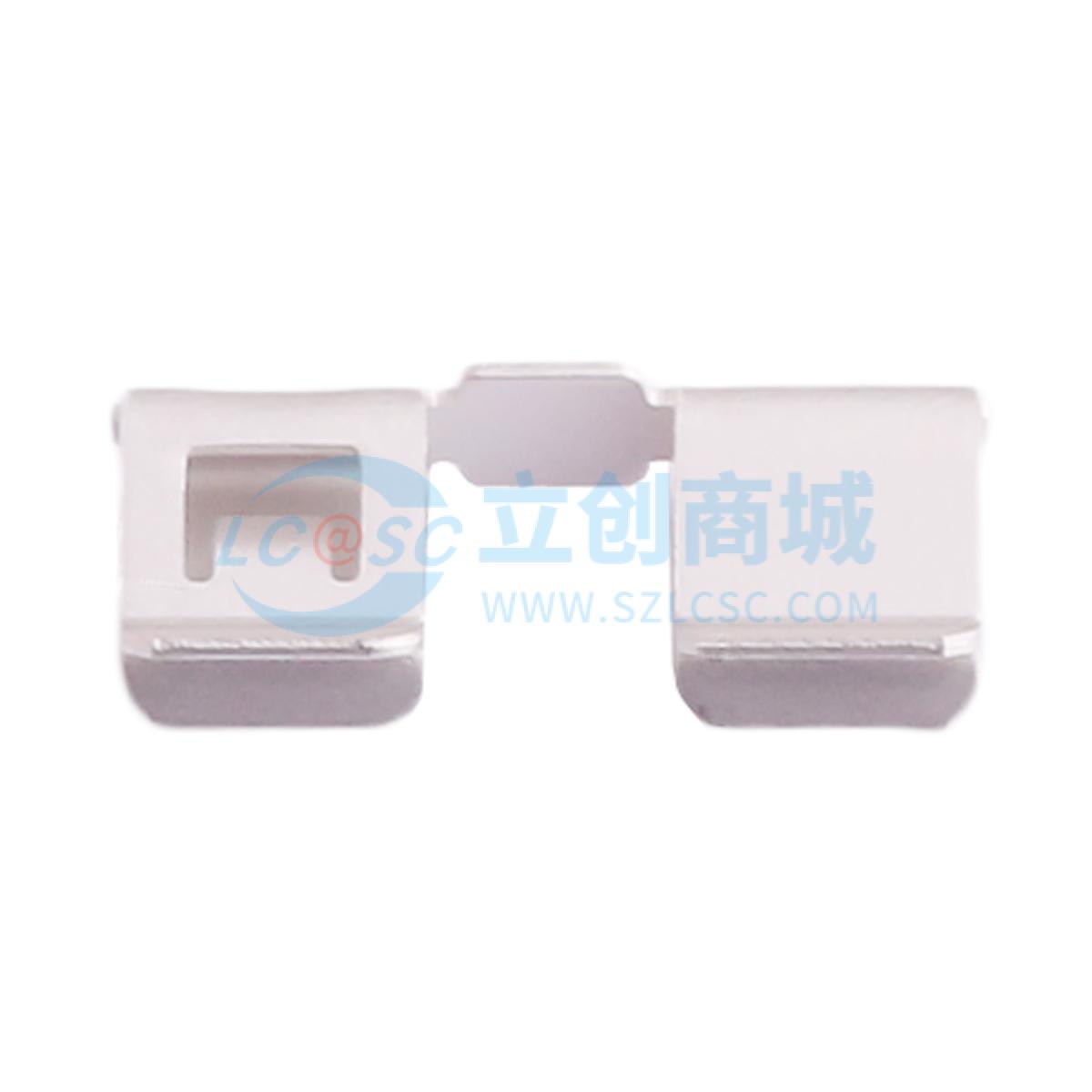

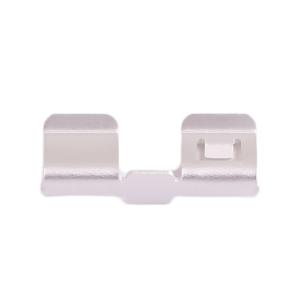

ICT 屏蔽夹 ICSRC7830SFR
价格：￥0.3235
品牌
适用厚度
规格(mm)
购买数量
只
(2900只/圆盘，最小起订量10只，递增量：10)
总价金额：
